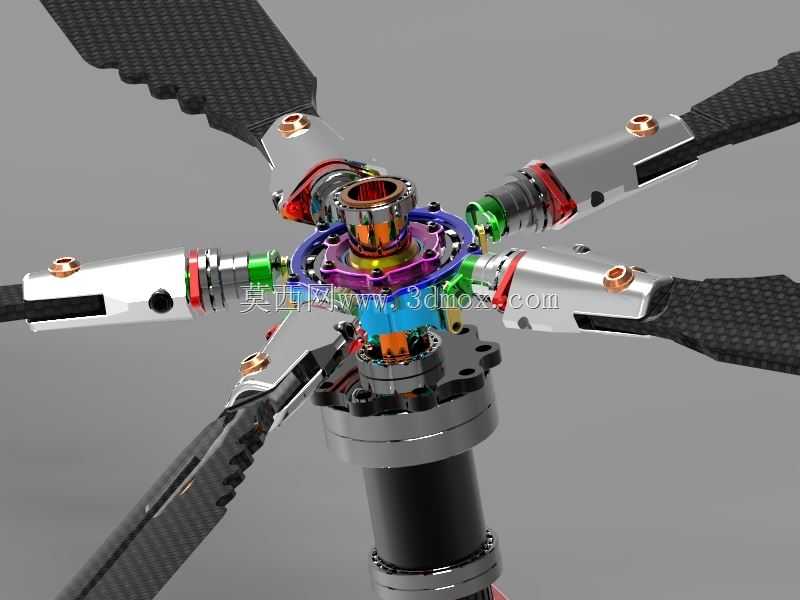

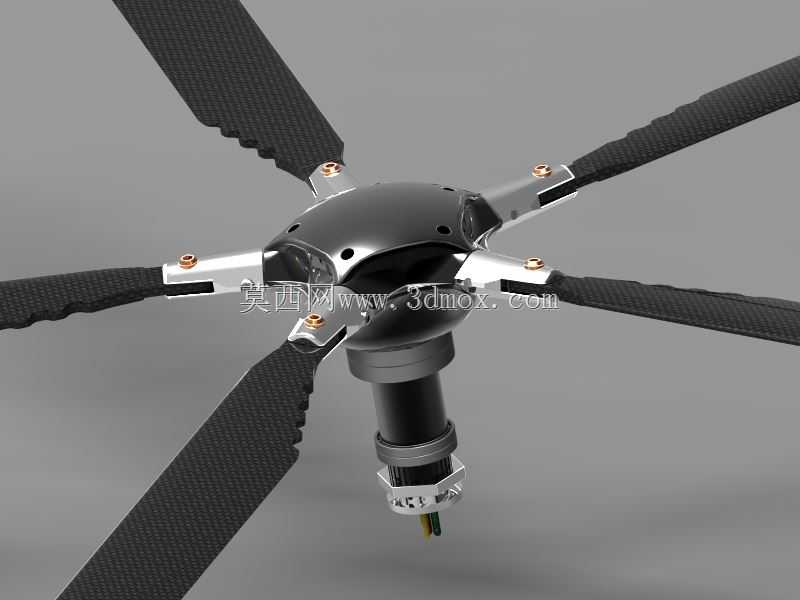

五叶式遥控直升机旋翼旋转头结构设计

　　该旋转头作为多旋翼无人直升机的核心动力传递与姿态执行部件，主要应用在中小型油动或电动遥控无人直升机平台，承担旋翼动力输出、桨距调节、姿态响应的核心功能，适配低剖面气动布局的无人飞行平台，可满足航拍测绘、农林植保、工业巡检等场景下无人直升机的旋翼系统安装需求。从结构设计逻辑来看，整体采用全封闭旋转斜盘构型，区别于传统外露式斜盘结构，全封闭的壳体设计能够在户外复杂作业环境下阻挡沙尘、雨水、作物碎屑进入斜盘运动副，大幅降低野外作业时的卡滞风险，减少日常维护频次。控制杆采用穿轴式布局，穿过独立设置的辅助固定轴，将变距操纵的传动路径与主旋转轴的动力传递路径做物理分隔，避免动力轴高速旋转时的振动传递到操纵连杆上，提升变距控制的精准度，

　　降低飞行过程中的操纵抖振。动力输入端设置在主主轴底部，可适配皮带轮传动结构，能够匹配大型燃气发动机或涡轮动力单元的输出特性，相比齿轮直连传动，皮带传动可吸收动力端的瞬时冲击载荷，在旋翼遇到突风载荷时起到缓冲作用，保护传动系统核心部件不受冲击损坏。从安装边界来看，该旋转头的五个桨夹安装位沿周向均匀分布，相邻桨夹夹角为72度，每个桨夹位设置有标准的桨根固定销孔与变距摇臂连接位，可适配对应弦长的碳纤维复合材质旋翼桨叶，安装时需保证五片桨叶的动平衡精度控制在允许范围内，避免高速旋转时产生过大的离心振动。主主轴的安装轴径采用通用化尺寸设计，可适配多数中型无人直升机的主旋翼安装座，辅助固定轴与机身侧的操纵舵机安装位预留有标准连接接口，

　　无需额外加工转接件即可完成舵机连杆的装配。斜盘内部的滑动副采用自润滑耐磨材质，无需频繁加注润滑脂即可保证长期往复运动的顺滑度，变距行程范围覆盖从负桨距到最大正桨距的全区间，可满足直升机从起飞、悬停、前飞到机动动作的全工况桨距调节需求。低剖面的整体外形设计能够降低旋翼头部分的气动阻力，在高速前飞时减少机头部分的紊流产生，提升整机的气动效率，同时紧凑的结构布局能够降低旋翼头的整体重量，优化整机的重心分布，提升飞行姿态的响应速度。在结构强度设计上，旋转头的核心承力部件采用高强度航空铝合金加工而成，桨夹与主轴连接位置做了局部加强处理，能够承受五片桨叶高速旋转时产生的巨大离心载荷，以及机动飞行时的交变弯矩，在额定转速范围内不会出现结构形变或疲劳损坏。每个桨夹的铰接点设置有阻尼结构，可吸收桨叶在旋转过程中的摆振能量，避免地面共振或者空中摆振发散的问题，提升飞行过程中的稳定性。
