微型涡轮主轴带陶瓷轴承组件结构

项目分类:通用机械零部件 发布时间:2021-11-01 ID:353339

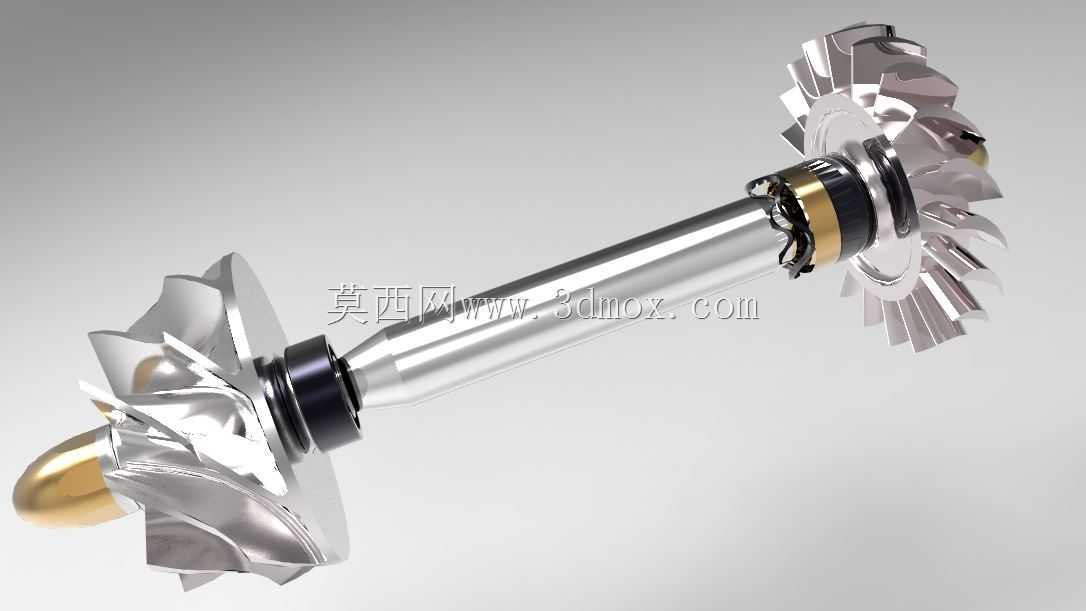

  • 微型涡轮主轴带陶瓷轴承组件结构

  这套微型涡轮主轴组件,核心面向小流量压缩空气供给、微型燃气动力输出类场景,常见于便携气动工具动力端、小型航模涡轮动力单元、微型分布式供气辅机这类对转动件惯量、转速耐受度要求极高的设备中。从结构逻辑上看,组件采用两端叶轮同轴布置的方案,进气端为前倾式压气机叶轮,出气端匹配径向涡轮叶轮,中间主轴段集成全陶瓷轴承支承结构,整套转动件做了整体动平衡适配,能在每分钟十几万转的高转速工况下保持稳定回转,避免常规钢制轴承在高转速下出现的润滑失效、滚道点蚀问题。

  设计阶段首先要解决的是高转速下的临界转速规避问题,主轴的直径梯度做了三段式变径处理,靠近压气机端的轴段做了锥度过渡,既可以降低轴端的风阻损耗,也能调整轴系的固有频率,让工作转速区间完全避开一阶、二阶临界转速点,防止运行中出现共振甩裂的风险。两端的叶轮和主轴的配合采用过盈加定位台肩的结构,没有额外的键连接,一方面减少了高速转动下的键槽应力集中,另一方面也能缩小配合段的径向尺寸,降低整套转动件的转动惯量,让设备的启停响应速度更快,适配需要频繁变转速的工况。

  尺寸边界上,压气机端叶轮直径为9英寸,换算为公制尺寸是22.86毫米,配套的陶瓷轴承尺寸为3毫米内径、8毫米外径、3毫米宽度,整套组件的轴向总长度控制在可适配微型蜗壳的安装范围内,安装时不需要额外改动蜗壳的流道型线,直接将轴承外圈压入蜗壳对应的轴承座孔即可,轴承座孔的公差建议取P6级,保证陶瓷外圈和安装座的过盈量在合理区间,避免过盈过大导致陶瓷套圈碎裂,过盈太小出现跑圈磨损。

  陶瓷轴承的选用是这套组件的核心设计点,全陶瓷材质的滚动体和套圈不需要额外的油脂润滑,依靠压缩空气或者燃气介质的吹扫就能实现自润滑,完全适配无油供气的场景,比如医疗配套的微型压缩气源、食品行业的便携气动设备,都不会因为润滑脂泄漏污染输送介质。轴承的密封结构采用了非接触式的迷宫密封,在轴承和涡轮端之间设置了三道迷宫槽,利用槽道的节流效应降低高温燃气向轴承腔的窜入量,避免陶瓷轴承长期处于超温工况,延长组件的连续运行时长。

  实际选型应用时,需要匹配对应的蜗壳流道参数,压气机端的叶轮出口角和扩压器的角度要做对齐,保证压缩后的空气能顺畅进入扩压器段升压,涡轮端的叶轮入口角度要和喷嘴环的出气角度匹配,让燃气的冲击能最大化转化为轴功,减少流动损失。主轴的材质选用高强度沉淀硬化不锈钢,表面做了氮化处理,硬度达到HRC60以上,和陶瓷轴承内圈配合的轴段粗糙度控制在Ra0.4以内,避免配合面的微观凸起划伤陶瓷内圈表面,导致轴承早期失效。

  这套组件的安装流程也有明确的工程要求,压装轴承时不能直接敲击陶瓷套圈,需要采用专用的尼龙压套,均匀施加压力将轴承压到位,两端叶轮安装到位后要做整体动平衡校正,平衡精度等级取G0.4级,对应高转速工况下的剩余不平衡量控制在0.01g·mm以内,防止高速转动时产生过大的振动,传递到蜗壳壳体引发结构疲劳。日常运行中,只需要定期检查进气端的过滤精度,保证进入压气机的空气不含直径超过5微米的硬质颗粒,避免颗粒打在叶轮叶片上造成叶片缺口,破坏动平衡精度。

  从应用拓展的角度看,这套结构也可以适配小型有机工质膨胀发电单元,将涡轮端的叶轮型线稍作调整,就能适配低压有机工质的冲击做功,带动微型发电机输出电力,适用于偏远地区的小型分布式供能场景,整套转动件的结构紧凑,不需要复杂的润滑系统,维护成本远低于常规钢制轴承支承的涡轮组件。
