RC涵道式直升机尾旋翼结构设计

　　涵道式尾旋翼也就是常说的Fenestron结构，最早应用在民用直升机尾桨设计上，后来逐步延伸到RC遥控直升机领域，相比传统外露式尾桨，这类结构的安全冗余更高，尤其是在近地飞行、穿越狭窄障碍物的场景下，外露尾桨很容易剐蹭到树枝、线缆或者地面杂物，不仅容易打坏桨叶，还可能因为突然的负载卡滞导致整机失控，涵道外壳的存在可以直接隔绝大部分外来异物接触桨叶的风险，同时也能降低尾桨转动带来的气动噪音，对于室内飞行动作练习、城市近郊航模飞行场景来说适配性更强。

　　从实际功能逻辑来看，这套尾旋翼组件承担的是直升机航向扭矩平衡的核心作用，主旋翼旋转时会给机身带来反向的扭转力矩，尾桨通过侧向推力抵消这个力矩，同时通过改变桨距或者转速来调整航向姿态。涵道式尾桨的设计和传统外露尾桨的气动逻辑有明显区别，桨叶被包裹在环形涵道内部，涵道唇口的气动外形可以在桨叶抽吸气流时形成额外的附加推力，同等桨盘面积下能获得更高的推力效率，也就是说在达到相同航向控制力矩的前提下，涵道尾桨的整体尺寸可以做得更紧凑，尾梁末端的结构重量也能相应降低，对于RC航模来说，尾部重量的降低能有效优化整机的重心配平区间，减少飞控系统在俯仰通道上的补偿压力。

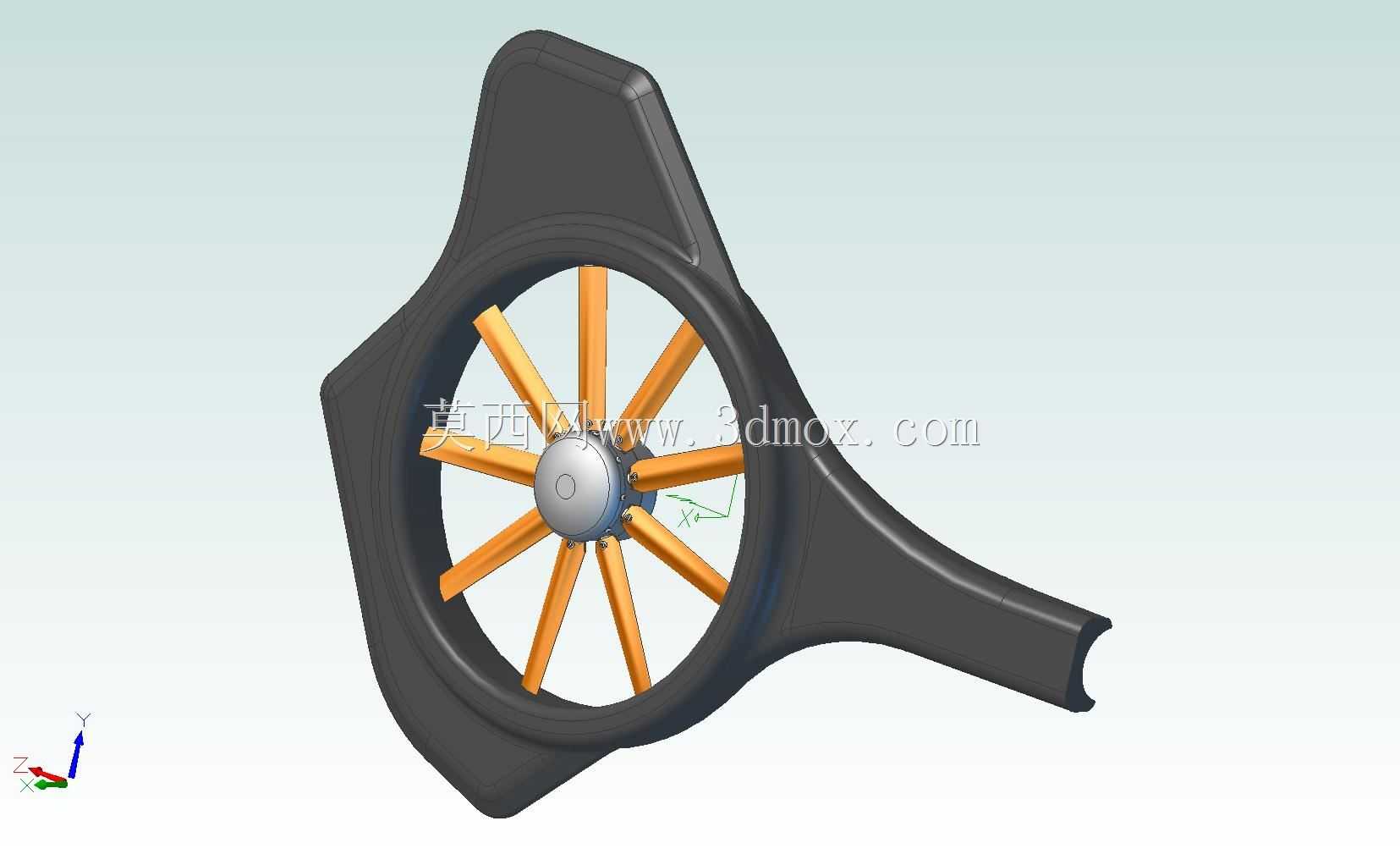

　　具体到结构设计层面，这套组件的核心分为涵道壳体、桨叶轮毂、辐射状桨叶三个部分。涵道壳体采用一体化的流线型过渡设计，和尾梁连接的位置做了平滑的曲面收窄，避免气流在连接处产生紊流干扰，环形涵道的内壁做了等直径的圆弧过渡，桨叶尖端和涵道内壁之间预留了均匀的转动间隙，这个间隙的控制是设计的关键参数之一，间隙过大会导致涵道的气动效率下降，桨叶尖端的绕流损失增加，间隙过小则会因为飞行过程中的结构振动、桨叶形变导致剐蹭内壁，实际建模时需要结合桨叶的材料形变特性预留合理的安全余量，一般RC级别的尼龙材质桨叶，单边间隙控制在0.3-0.5mm区间就能兼顾效率和安全。桨叶采用十叶辐射式布局，相比常见的3-4叶外露尾桨，多叶设计可以把单片桨叶的负载降得更低，相同总推力下每片桨叶的翼型载荷更小，转动时的振动水平更低，航向控制的手感会更细腻，适合做精准的3D特技动作。桨叶的翼型采用低速低雷诺数翼型，匹配RC直升机常用的尾桨转速区间，桨根和轮毂的连接位置做了圆弧过渡，避免应力集中，在频繁的变距动作或者突发气流冲击下，不容易出现桨根断裂的问题。

　　关于安装边界的设计，这套尾旋翼组件的涵道连接端采用和圆截面尾梁匹配的套接接口，接口内径匹配常规500级RC直升机的尾梁外径，安装时只需要将涵道的连接段套入尾梁末端，调整好航向安装角度后用紧固螺丝锁紧即可，不需要额外做复杂的结构改装。涵道整体的外形轮廓做了切角修形，在尾梁上下偏转、尾桨做最大角度变距的时候，不会和尾拉杆、平尾组件产生运动干涉。需要注意的是，这套组件仅包含尾旋翼的涵道和桨叶、轮毂部分，实际装机时需要搭配对应的尾齿轮箱、变距舵机、传动齿轮组使用，建模时已经预留了轮毂中心和尾轴配合的安装孔位，孔位的公差按照过渡配合设计，既可以保证尾轴转动时的同轴度，也方便日常维护时的拆装更换。

　　从气动设计的细节来看，涵道的进气唇口做了圆角修形，避免气流进入涵道时产生气流分离，出气侧的涵道边缘做了轻微的外扩倒角，让加速后的气流可以平顺排出，减少尾流的紊流区。桨叶的安装角按照常规RC直升机尾桨的初始总距范围设定，预留了足够的正负变距行程，既可以满足正常悬停时的扭矩平衡需求，也能在做侧飞、倒飞、自旋降落等特技动作时提供足够的航向控制力矩。桨叶的材质默认适配注塑成型工艺，壁厚均匀，没有突变的厚壁结构，避免注塑生产时出现缩痕、翘曲的问题，对于航模爱好者自制来说，也可以直接用3D打印加工，PLA或者PETG材料都能满足日常飞行的强度需求。
