遥控直升机旋翼机头总成结构设计

　　航模直升机的旋翼机头总成是整机动力传递与姿态控制的核心枢纽，直接决定飞行过程中的操纵响应精度与动力输出效率，在消费级航模、竞技级遥控直升机以及小型无人旋翼飞行器的研发测试场景中，该部件的结构合理性直接影响整机的飞行稳定性与使用寿命。不同于固定翼飞行器的动力布局，旋翼类飞行器的升力全部来自主旋翼的旋转做功，而机头总成需要同时承接主旋翼的旋转动力输入、周期变距操纵指令传递、以及旋翼旋转过程中的离心力与交变载荷承载，每一处结构的配合间隙、受力路径设计都需要经过反复校核。

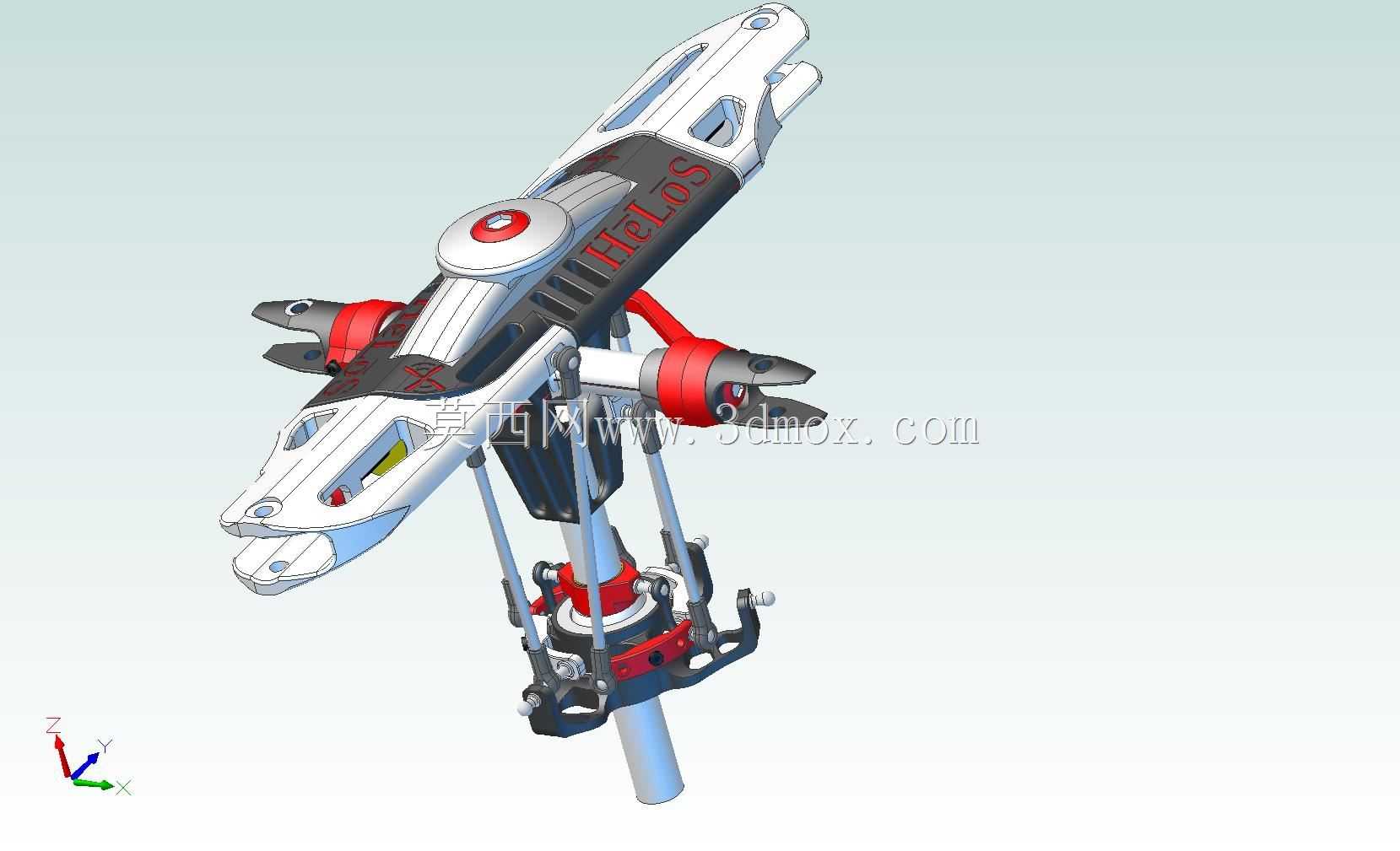

　　从实际功能实现来看，该总成集成了主旋翼夹座、斜盘操纵机构、主轴连接座三大核心功能模块。主旋翼夹座采用双侧对称布局，通过径向推力轴承与旋翼转轴连接，既可以承载旋翼高速旋转产生的巨大离心拉力，也能配合变距拉杆实现桨叶迎角的实时调整，夹座上预留的桨叶安装孔位采用标准航模桨夹通用孔距，可适配不同弦长的主流旋翼桨叶，安装边的定位凸台可以保证桨叶安装后动平衡精度控制在合理区间，减少高速旋转时的振动传导。斜盘组件采用经典的CCPM操纵结构，分为旋转斜盘与非旋转斜盘两部分，旋转斜盘通过随动轴承与主轴同步转动，通过三根变距拉杆分别连接三个舵机输出摇臂与两侧旋翼夹座的变距摇臂，非旋转斜盘通过导向滑套与主轴基座连接，仅能沿主轴轴向滑动与倾斜摆动，不会随主轴旋转，这种结构可以将舵机的直线舵机输出量精准转化为旋翼的总距与周期变距动作，实现直升机的升降、前后、左右飞行动作控制。

　　设计过程中优先考虑了载荷传递路径的合理性，主轴连接座采用一体式铝合金机加工结构的设计思路，上部承接旋翼夹座的固定轴，下部与主传动主轴通过扁位与锁紧螺母刚性连接，所有受力部位均做了圆角过渡处理，避免应力集中导致的结构疲劳失效。斜盘的滑动衬套采用自润滑耐磨材质，无需额外加注润滑脂即可保证长期操纵的顺滑度，减少飞行过程中的操纵虚位。夹座与变距摇臂的连接关节采用球头扣结构，既可以满足变距过程中的角度摆动需求，也能快速拆卸维护，球头的配合松紧度经过优化，既不会因为间隙过大导致操纵迟滞，也不会因为阻尼过大增加舵机负载。

　　从安装边界来看，该总成的主轴安装段采用标准直径的光轴配合扁位定位，下部与主轴的连接长度预留了足够的锁紧余量，可适配不同轴距的450-500级遥控直升机机身结构，整体径向尺寸控制在旋翼旋转安全范围内，不会与机身侧板、舵机摇臂发生运动干涉。总成上部的旋翼安装面到斜盘最低滑动位置的轴向距离经过精准核算，在满舵量操纵时，变距拉杆不会与主轴、机身结构发生碰撞，最大变距角度范围可以满足3D特技飞行与常规航线飞行的桨距需求。夹座上的桨叶固定孔采用贯穿式螺栓锁紧结构，配合防滑垫片可以保证大机动飞行时桨叶不会出现位移，锁紧力矩范围符合航模装配的通用标准，普通爱好者使用常规内六角工具即可完成装配调试。

　　在实际应用场景中，该结构不仅可以用于成品遥控直升机的配件替换，也可以作为小型无人旋翼飞行器的旋翼操纵机构原型，经过尺寸缩放与材料强化后，可适配不同起飞重量的旋翼类飞行器。结构设计过程中充分考虑了装配工艺性，所有零部件均采用常规机加工工艺即可生产，没有特殊的复杂曲面结构，零部件之间的装配公差配合合理，既保证了装配精度，也降低了生产加工的难度。操纵机构的传动比经过优化，舵机的输出行程可以刚好覆盖最大变距角度范围，无需额外设置舵机行程量的过度补偿，减少了调试过程中的参数调整工作量。同时，整体结构的重量经过合理分配，旋转部位的重量集中在靠近主轴的位置，降低了旋翼旋转时的转动惯量，提升了操纵响应的灵敏度，也减少了主电机的动力损耗，提升整机的续航表现。
