多通路集成式流体转接阀座结构设计

项目分类:阀门 发布时间:2021-11-01 ID:353453
  • 多通路集成式流体转接阀座结构设计
  • 多通路集成式流体转接阀座结构设计
  • 多通路集成式流体转接阀座结构设计

  在流体输送控制系统的管路布设场景中,这类多通路集成式转接结构常被用于空间受限的设备内部气路、液路分流汇合作业,替代传统多组单独接头拼接的布设方案,减少管路接头数量的同时降低泄漏风险点。从实际应用场景来看,这类结构多适配小型液压动力单元、实验台流体分配模块、小型内燃机周边管路集成等工况,安装位置通常处于设备内部管路交汇的核心节点,需要同时对接不同通径的进出管路,实现单节点完成多方向流体的导向输送。

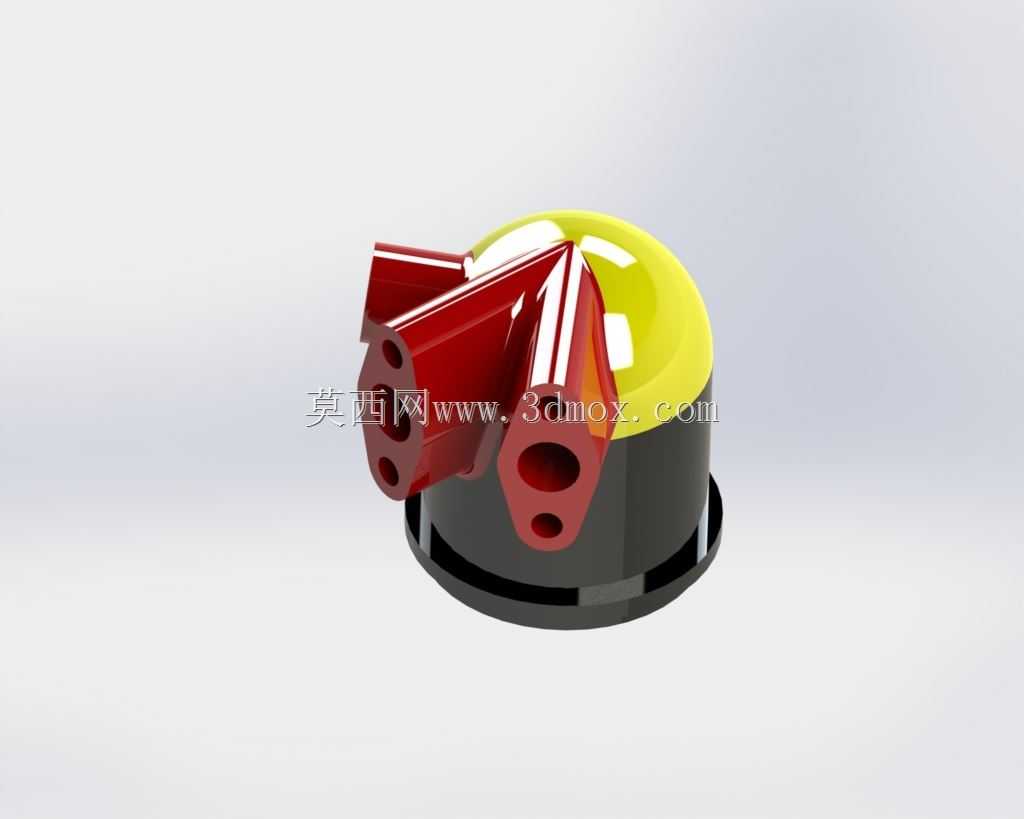

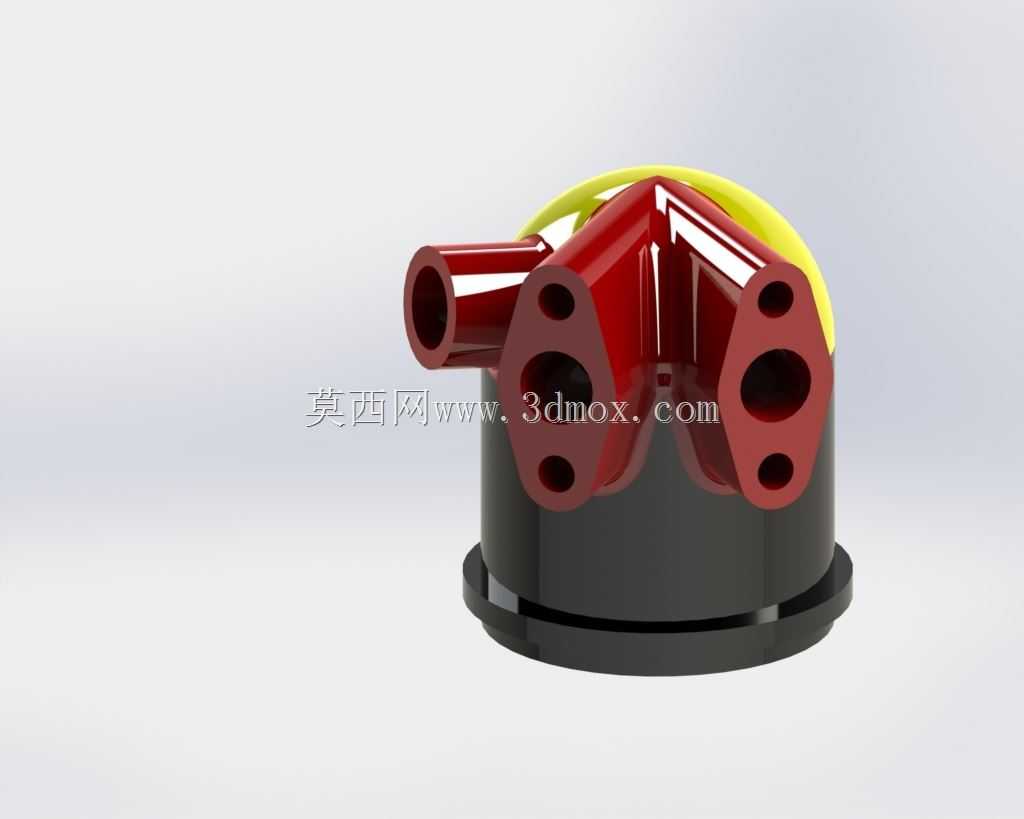

  从功能特性上看,该结构采用上下分层的集成设计,下部圆柱基座为安装定位段,外圆尺寸适配常规的安装座孔公差,基座底部设置的凸缘结构可实现轴向安装限位,安装时直接嵌入对应基座孔位后,通过上部法兰面的安装孔完成螺栓紧固,无需额外设计复杂的定位工装。上部的多接口集成段共设置四个不同朝向的管路接口,其中两个侧置水平接口为大通径直连式接口,接口端面加工有标准密封槽,可适配平垫或O型圈的端面密封需求,另外两个斜向接口为小通径支路接口,用于分流控制回路的流体导通,接口之间的腔体采用圆滑过渡流道设计,避免直角转折造成的流体压损增大,同时减少流道内的介质滞留死角。

  设计思路上优先考虑了安装空间的利用率,将原本需要分散布置的四个转接接头集成在单一阀座本体上,整体外轮廓的最大回转直径控制在基座外径的1.2倍范围内,安装时占用的横向空间相比分散接头方案缩减40%以上。结构强度校核阶段针对接口法兰部位做了加厚处理,每个接口周边的螺栓孔位都设置了局部加强筋,避免管路插拔或者带压工作时出现接口变形开裂的问题。上部露出的黄色防护圈为预留的线束或者标识环安装位,可根据实际使用需求粘贴流向标识或者固定周边的传感线束,避免管路振动造成线束磨损。

  安装边界方面,下部基座的圆柱段长度根据常规安装板厚度设计,适配3-8mm厚度的安装面板,安装时基座与面板之间可加装橡胶减震垫,降低设备运行时的管路振动传递到阀座本体。上部接口的中心距尺寸经过匹配校验,相邻接口之间预留了足够的扳手操作空间,安装管路接头时无需使用特殊工装,普通开口扳手即可完成紧固作业。流道内壁的粗糙度控制在Ra1.6以下,减少流体输送过程中的沿程阻力,对于有洁净度要求的工况,流道内部可做抛光处理,满足医药、食品级流体输送的内壁要求。

  实际选型适配时,可根据输送介质的特性选择对应的本体材质,常规液压工况选用铸铁或者铸钢材质即可满足强度要求,腐蚀介质工况可更换为不锈钢或者工程塑料材质,接口的通径尺寸也可根据实际流量需求做等比例缩放,不改变整体的安装定位尺寸即可适配不同流量等级的管路系统。结构的密封形式除了端面密封之外,也可根据需求改为锥面密封,适配更高压力的流体输送场景,基座与安装面板之间的密封可采用O型圈径向密封,避免介质从安装缝隙处出现渗漏。
