嵌入式控制用PCB电路板组件结构设计

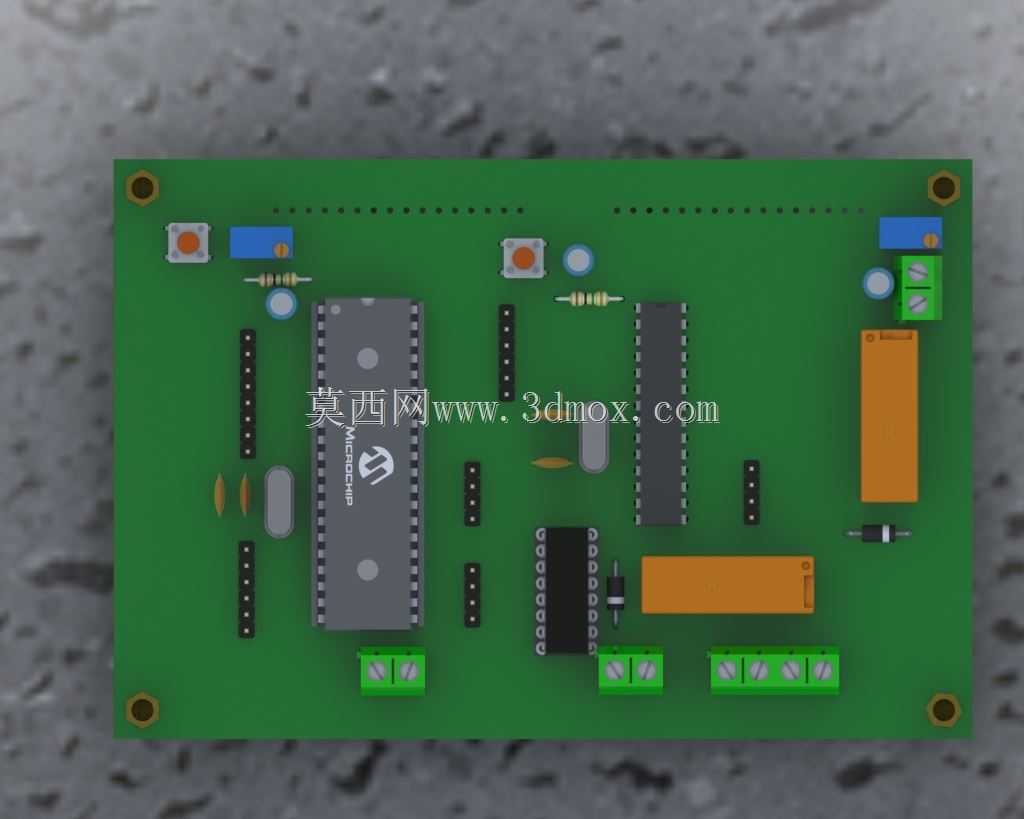

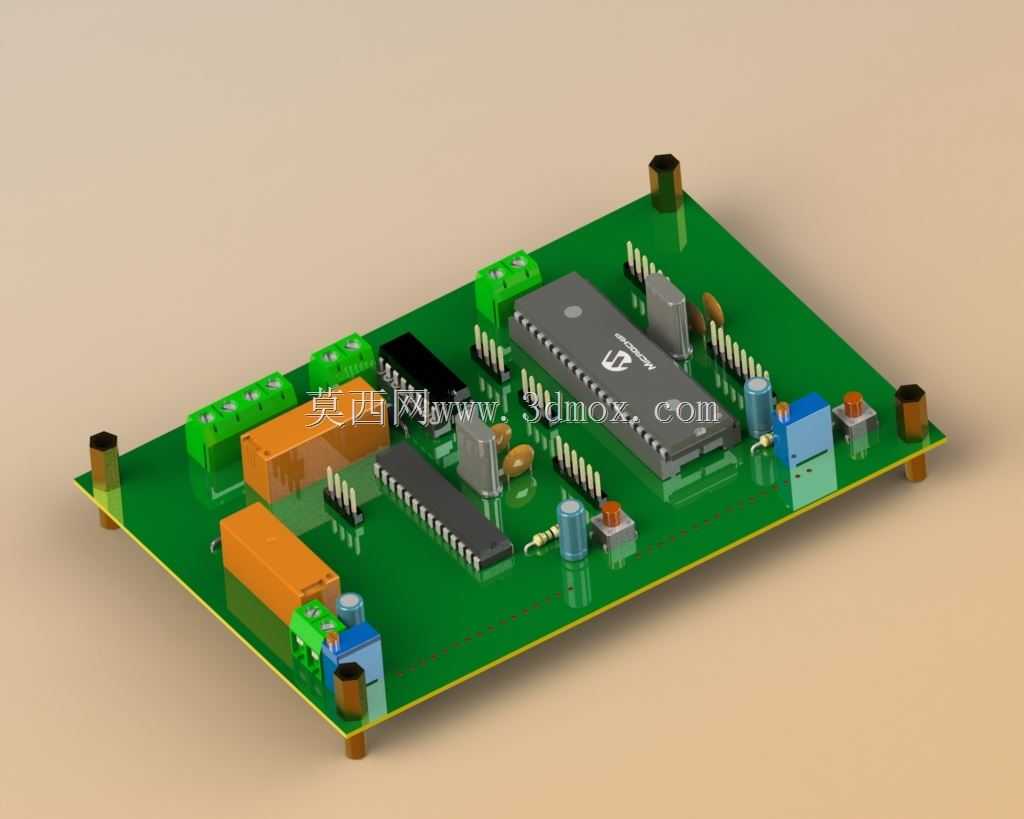

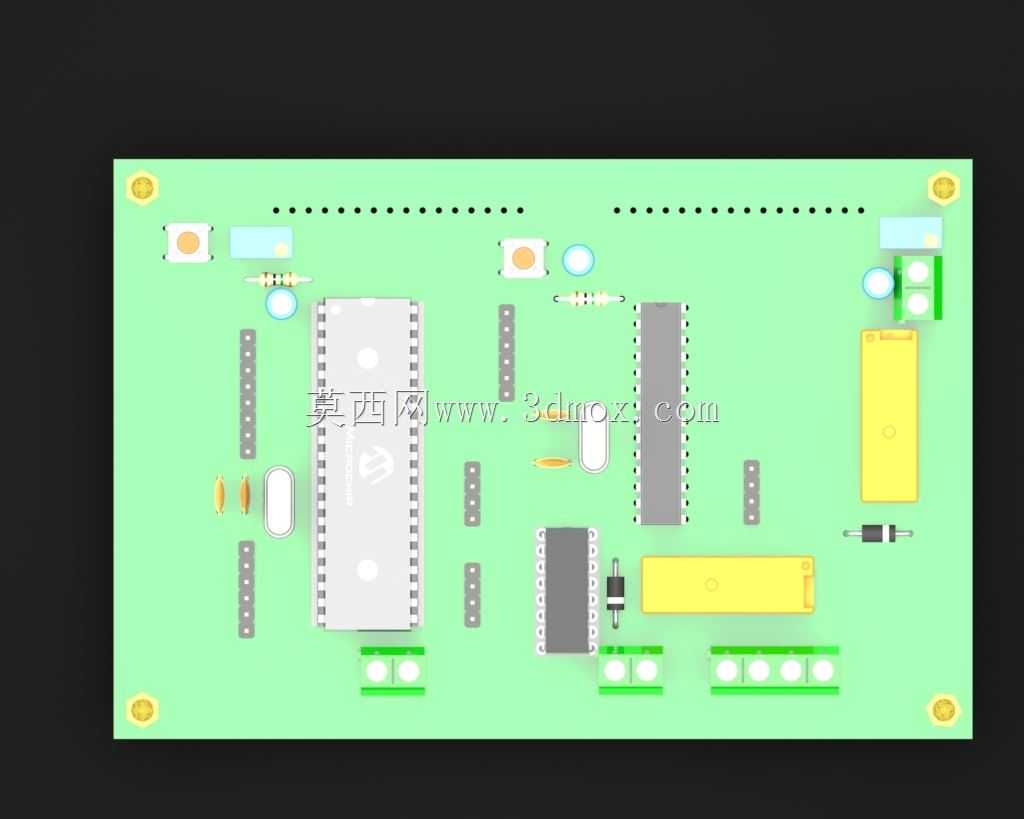

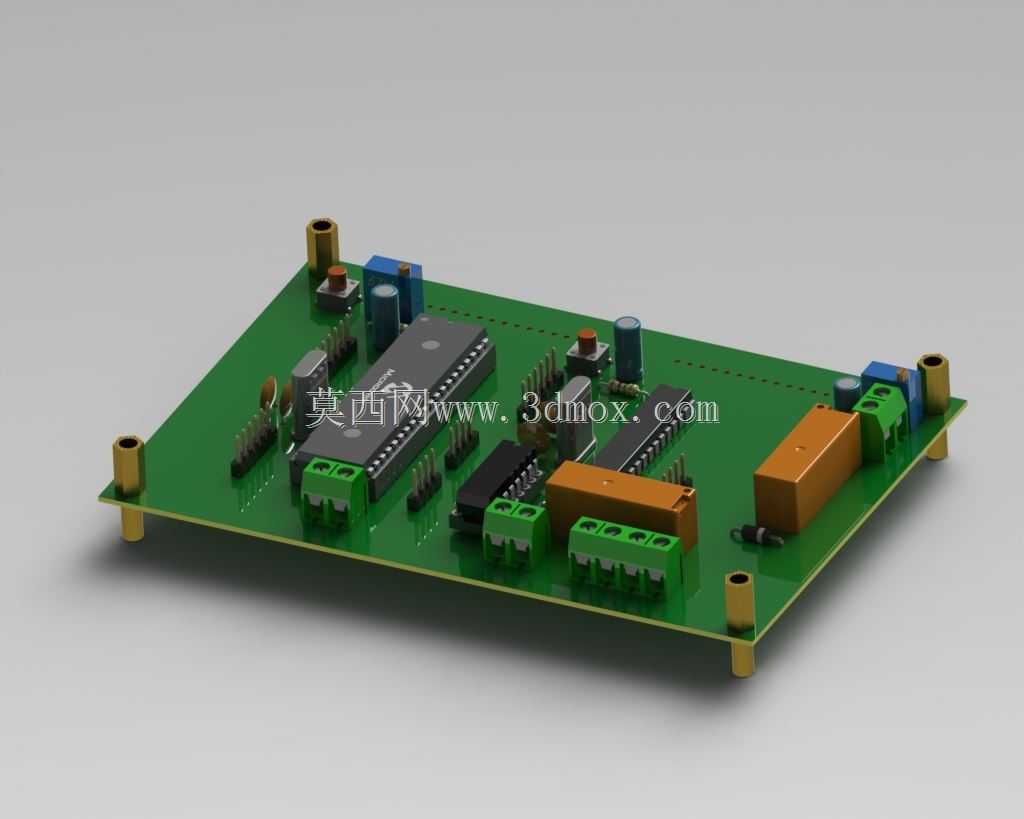

　　这款PCB电路板组件主要面向小型嵌入式控制场景设计，可作为工业小型控制单元、实验教学开发板、小型智能设备核心控制载体使用，板载资源覆盖常规数字信号处理、基础功率驱动、外接信号接入的全链路需求，无需额外扩展过多外设即可完成多数基础控制逻辑的搭建。从实际安装适配角度看，板体四角预留了标准铜柱安装孔，孔位间距匹配常规100mm*80mm的设备内腔安装基准，安装孔周边做了露铜接地处理，装配时配合金属铜柱可直接实现板体与设备壳体的共地连接，降低外界电磁干扰对板载信号的影响，安装孔内径适配M3规格固定螺丝，可兼容绝大多数工控类小型壳体的固定柱尺寸，无需额外做安装位的二次改孔加工。板上元器件布局遵循信号流向分区原则，

　　核心主控芯片布置在板体几何中心区域，周边预留了足够的散热间隙，即使长时间满负载运行，芯片产生的热量也可通过板体铜箔均匀散出，不会出现局部热量堆积导致的元器件性能漂移问题。功率类接插件统一布置在板体边缘区域，与核心信号处理区域做了物理间距分隔，避免大电流走线产生的电磁串扰影响弱信号传输的稳定性，接插件选型采用带锁扣的插拔式结构，外接线束插入后可通过锁扣卡紧，设备运行过程中出现振动也不会出现接插件松脱的接触不良问题。板载的分立元器件布局充分考虑了生产加工的可制造性，所有贴片元器件的间距满足SMT贴片机的最小加工间隙要求，直插元器件的引脚孔径匹配常规波峰焊的工艺参数，生产过程中无需做特殊工艺调整即可完成整板的焊接加工，

　　可有效降低批量生产的工艺成本。信号输入输出接口统一排布在板体的同一侧边缘，外接设备接线时可顺着同一方向走线，不会出现线束交叉缠绕的问题，方便设备内部的线束整理与后期维护排查。板体边缘做了圆角处理，避免装配过程中板边毛刺划伤操作人员或破坏设备内部的其他线束绝缘层，板上所有走线的线宽根据载流量做了差异化设计，功率回路走线宽度满足3A持续载流的散热要求，信号回路走线宽度兼顾阻抗匹配与布线空间需求，整板的覆铜厚度采用常规1oz规格，平衡导电性能与加工成本。从功能适配角度看，板上预留了多组通用IO排针，可根据实际使用需求外接按键、指示灯、传感器等扩展模块，板载的电源处理模块可兼容宽电压输入范围，适配常规工业现场的直流供电规格，

　　无需额外搭配独立的电源转换板即可直接接入设备供电回路。板上的晶振电路布置在紧邻主控芯片的时钟引脚位置，走线长度做了等长控制，避免时钟信号传输过程中出现信号反射或时序偏移问题，保证主控芯片的运行稳定性。滤波电容按照就近原则布置在各元器件的电源引脚旁，可有效滤除电源回路中的高频杂波，避免元器件工作过程中出现电源波动导致的复位或逻辑错误问题。
