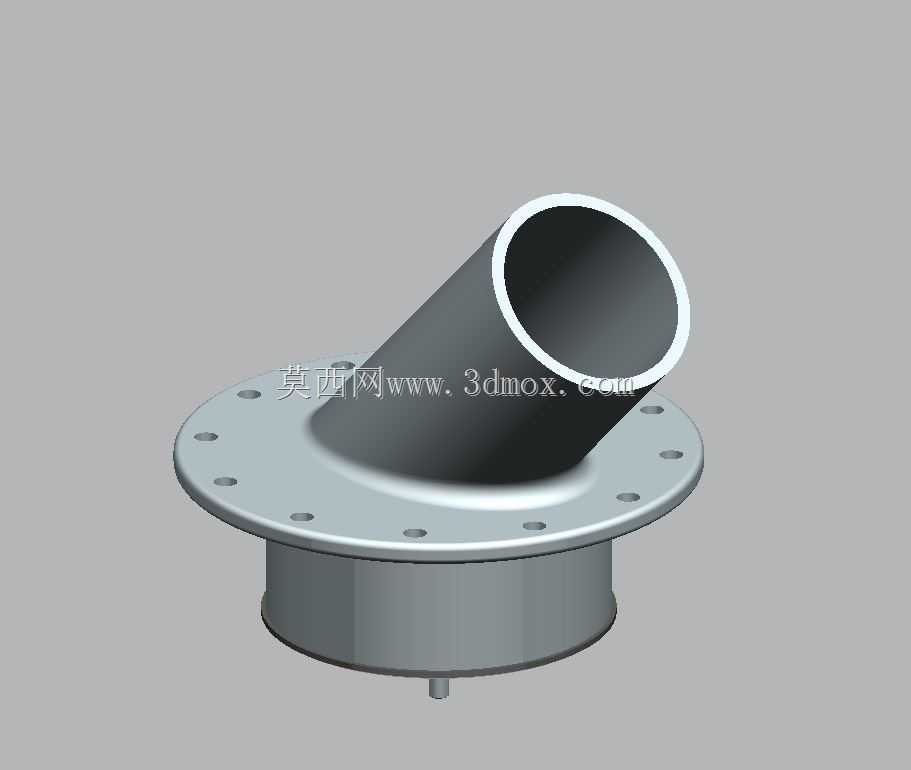

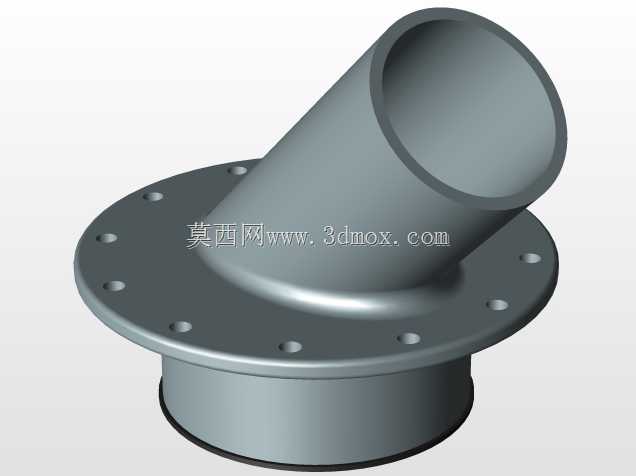

适配2.5英寸软管的45度斜角快速加注接头

在散料流体转运、车载流体补给、工业管路快速接驳的作业场景里，这类斜角加注结构的使用频率远高于直连式接头，尤其是在安装面上方存在结构遮挡、操作人员无法垂直对接管路的工位，45度的斜向出口能直接避开上部干涉区域，无需额外增加弯头转接件，既减少了管路接头的泄漏点，也能压缩整个加注工位的竖向安装空间。从结构设计逻辑来看，底部的圆柱段是插入安装基座的定位段，和安装座的内孔采用小间隙配合，装配时能快速找准同轴度，避免法兰螺栓孔对位偏差，圆柱段下端的小凸柱是周向防转结构，卡入安装座对应的定位凹槽后，拧紧法兰螺栓时整个阀体不会跟转，能降低现场装配的操作难度。上部的法兰盘采用均匀分布的螺栓孔设计，孔位的节圆尺寸和对应通径的标准法兰安装尺寸匹配，法兰密封面采用平面结构，适配非金属平垫片的密封形式，在低压加注工况下能保证足够的密封比压，不会出现流体渗漏的问题。斜向伸出的管段角度经过实际作业验证，45度的倾斜角度刚好适配操作人员手持软管对接的操作姿态，不需要过度弯折软管就能完成对接，能减少软管弯折处的流阻损失，也能延长软管的使用寿命，管段端部的外翻边结构是软管套接的定位止口，软管套入后能顶到止口位置，保证套接深度符合管路连接的安全要求，避免加注过程中软管受压脱落。设计这类接头时，首先要确认的是安装边界：底部圆柱段的插入深度不能超过安装座的内腔深度，否则会顶到内腔的其他结构，影响阀芯或者其他内部组件的动作；法兰盘的外径要和安装位的周边结构预留足够的扳手操作空间，保证每个螺栓都能顺利穿入并拧紧；斜向管段的伸出长度要控制在合理范围，过长会导致外接软管后形成较大的悬臂力矩，长期使用后容易造成法兰连接处的应力变形，过短则会导致软管套接深度不足，容易出现松脱风险。流道设计上，整个斜向管段和底部竖直段的交汇处采用大圆弧过渡，没有直角突变的结构，流体经过时不会形成明显的涡流区，能降低加注过程的流阻，提升加注效率，同时也能减少流体中杂质在转角处的沉积，避免长期使用后出现流道堵塞的问题。在实际选型应用中，这类加注阀通常用在燃油加注、润滑油补给、工业水剂快速加注的场景，相比直角式加注接头，它的斜向角度更符合现场操作的人机工程要求，操作人员站在工位侧面就能完成软管对接，不需要探身到安装面正上方，在一些高空作业或者狭窄空间的加注工位上，这种结构的操作安全性更高。建模过程中需要重点关注几个配合尺寸的公差：底部圆柱定位段的外径公差要控制在合理范围，既要保证装配时能顺利插入安装座，又不能间隙过大导致阀体晃动；法兰螺栓孔的位置度公差要符合对应法兰标准的要求，避免现场安装时出现螺栓无法穿入的问题；斜管段端部的外翻边外径要和配套软管的内径尺寸匹配，保证软管套接后有足够的抱紧力，不需要额外增加管箍就能满足低压工况的连接要求，在高压加注场景下也能预留管箍的安装位置。另外，整个阀体的壁厚设计要根据工作压力进行核算，斜管和法兰连接的位置是应力集中区域，建模时要做圆角过渡处理，避免应力集中导致长期使用后出现开裂问题，底部圆柱段和法兰盘的连接处也要做加强筋或者圆角过渡，承受管路的悬臂载荷时不会出现断裂风险。
