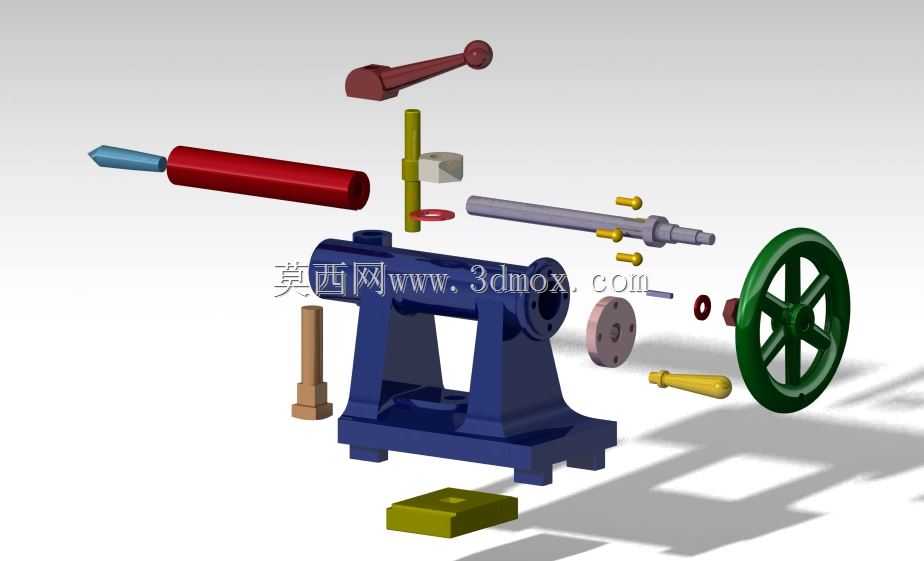

车床尾座总成结构三维设计

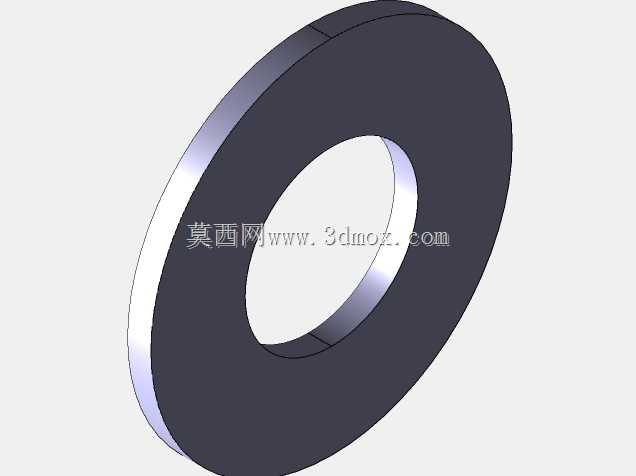

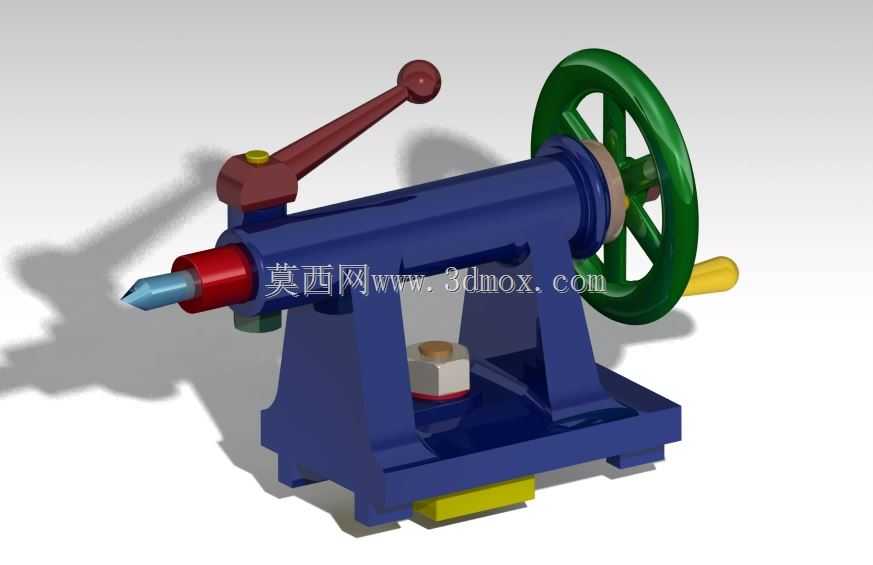

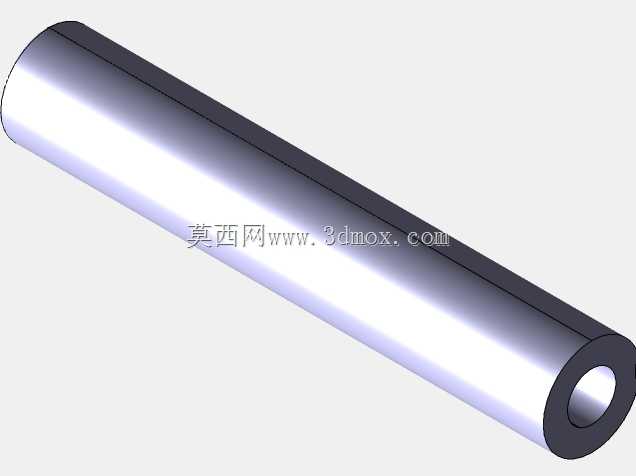

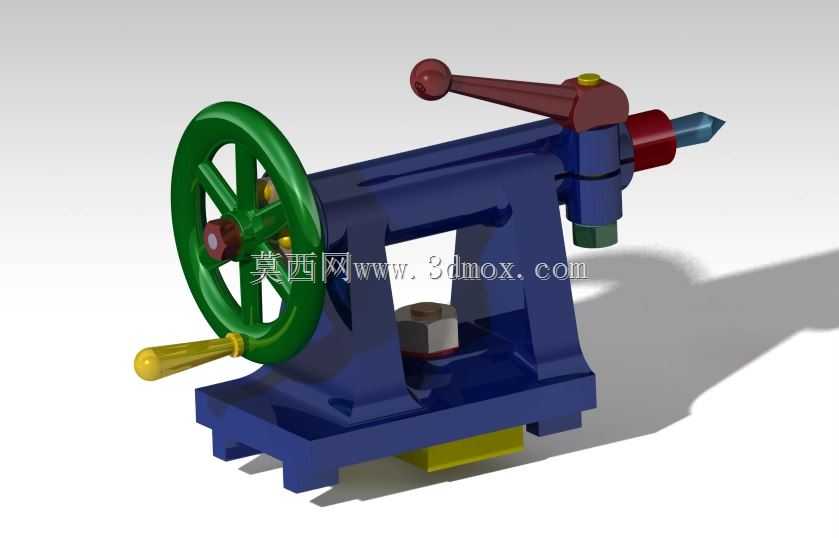

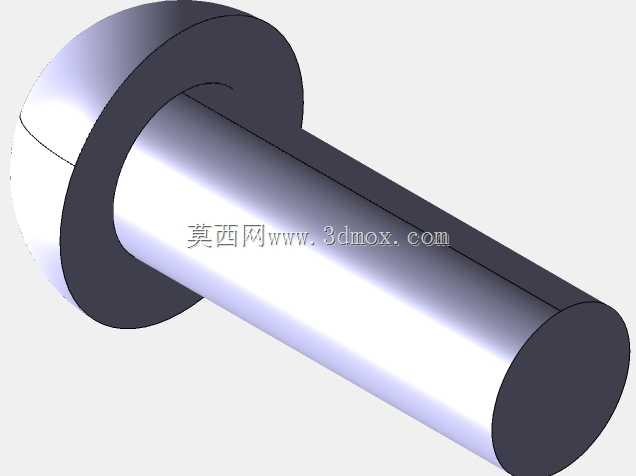

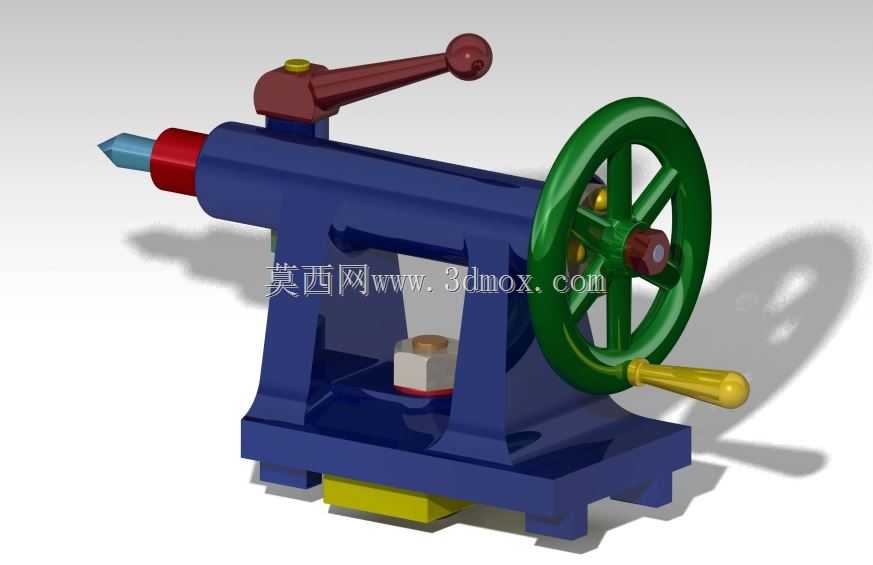

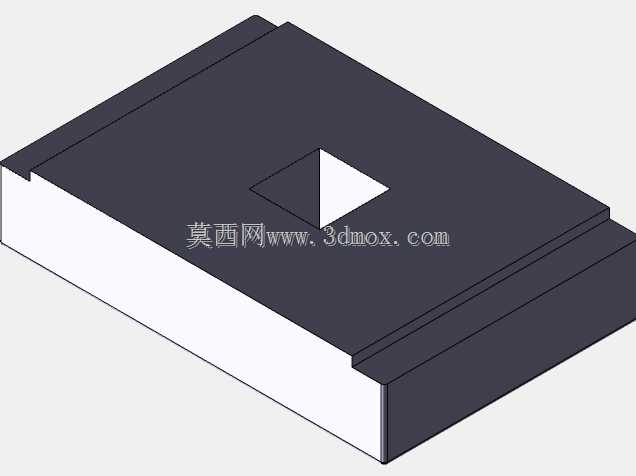

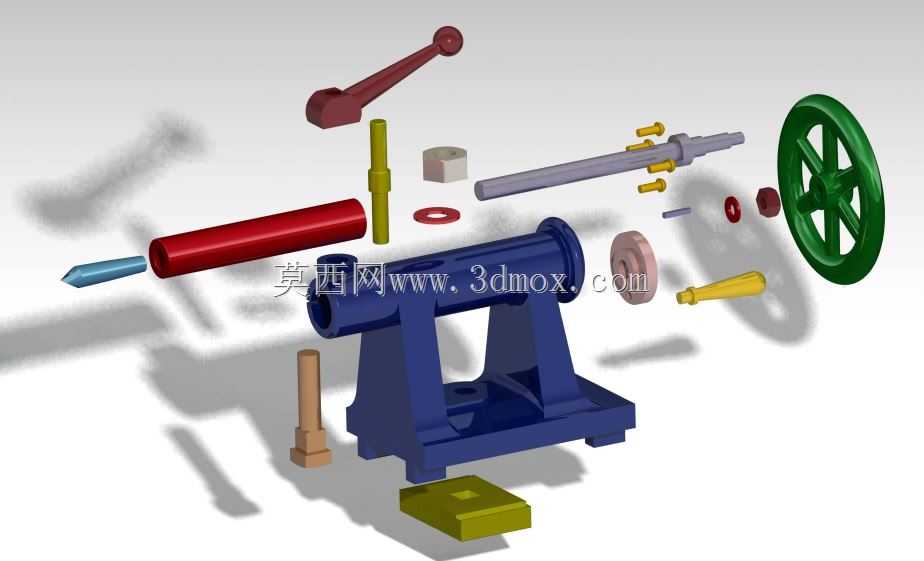

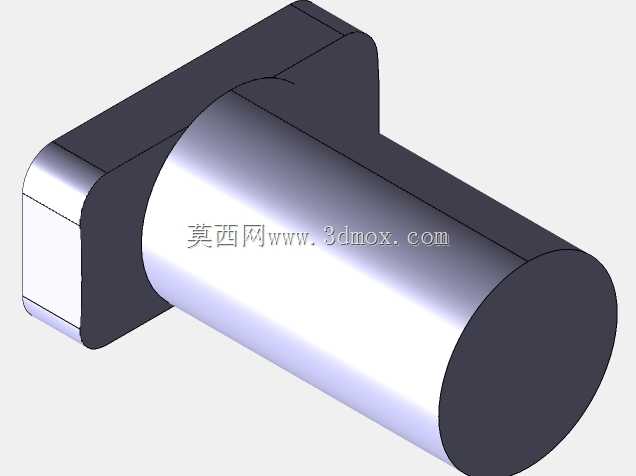

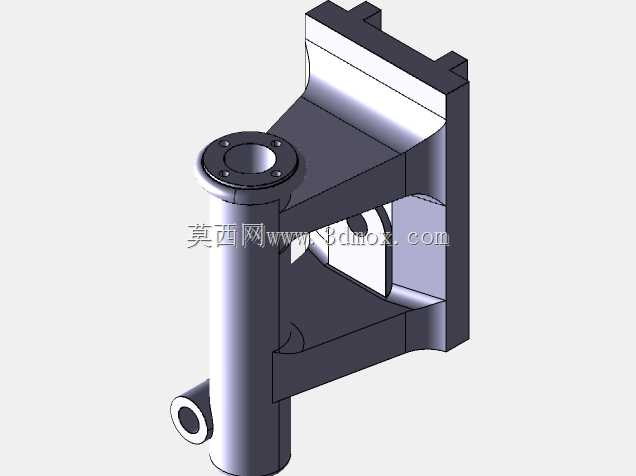

　　在普通卧式车床、木工专用车床的加工场景中，尾座总成是承担长轴类工件轴向支撑、配合主轴箱完成装夹定位的核心功能部件，部分转台配置的铣床也会搭配同结构尾架完成异形工件的回转加工支撑，避免长工件悬伸过长在切削力作用下出现挠曲变形、振刀等影响加工精度的问题。这套尾座总成的整体布局采用落地式斜筋支撑结构，底座部分设置有与车床床身导轨匹配的安装滑槽，可沿床身纵向滑动调整位置，适配不同长度规格的工件装夹需求，底座下方配置有锁紧块结构，当尾座滑动到指定工作位置后，可通过锁紧机构将尾座整体固定在床身导轨上，承受加工过程中顶紧工件产生的轴向反力，避免切削过程中尾座移位。尾座主体的核心功能部件为轴向移动的顶针套筒，

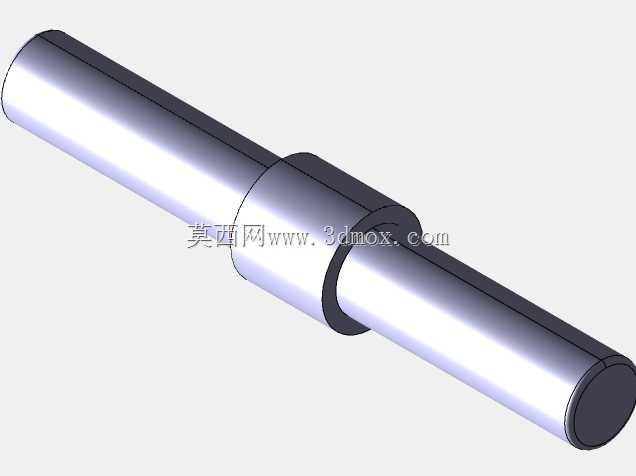

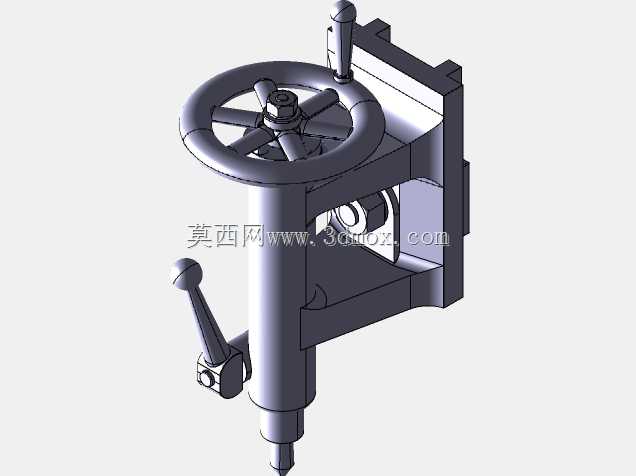

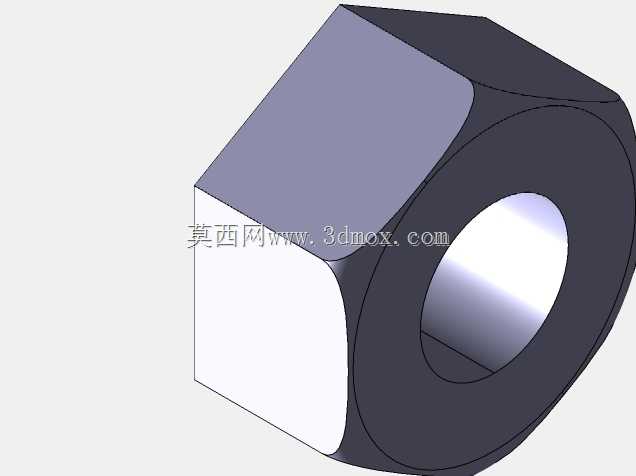

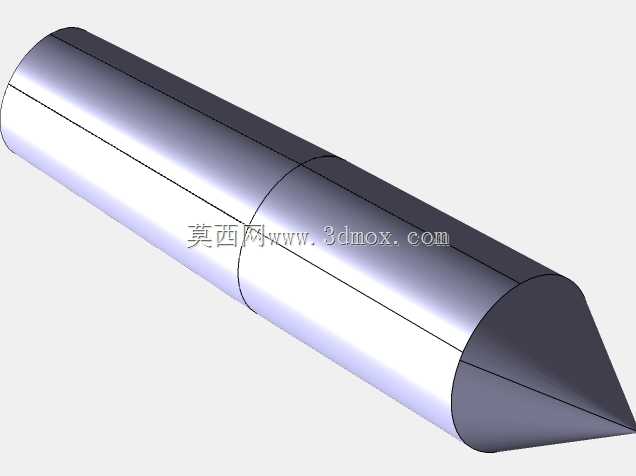

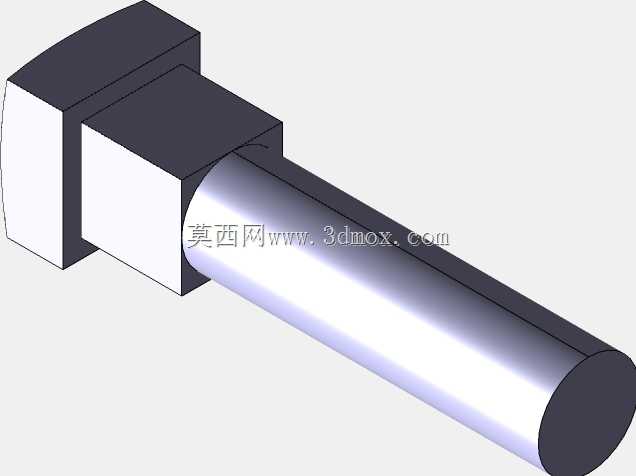

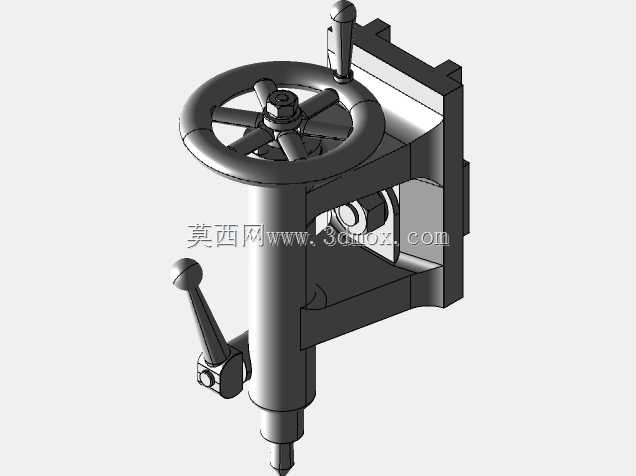

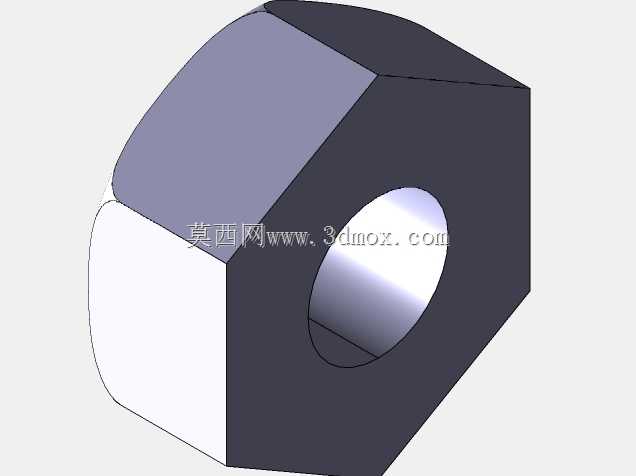

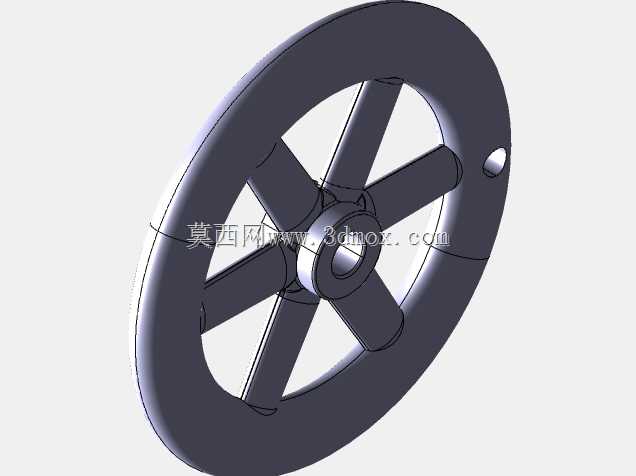

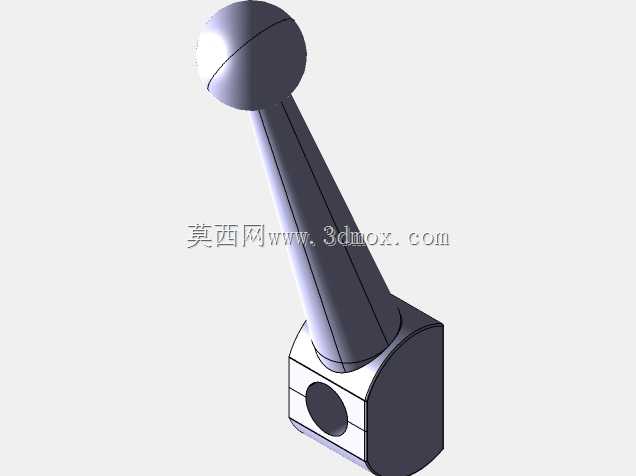

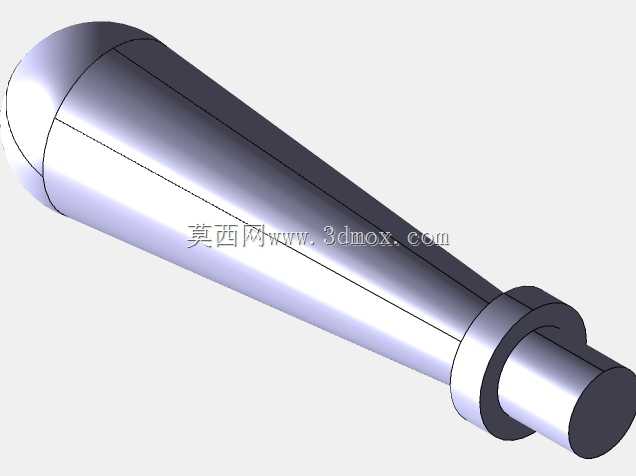

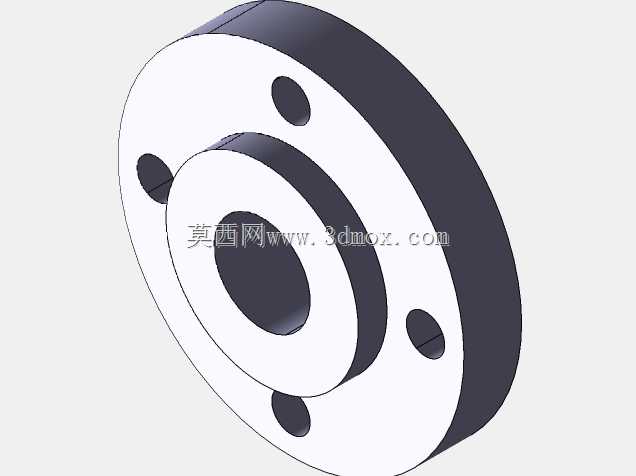

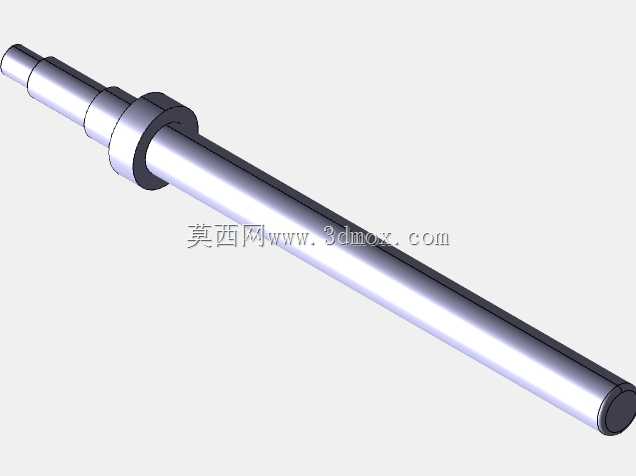

　　套筒前端可安装标准莫氏锥度的活动顶针或者固定顶针，通过尾部的大直径辐条手轮驱动套筒内部的丝杆副实现轴向进给，手轮旁侧设置的下压式锁紧手柄可在顶针顶紧工件后将套筒位置锁死，防止加工过程中套筒受轴向力回退，手轮侧方的小手柄用于快速调整套筒位置时的离合控制，可在大行程调整时脱开丝杆传动实现套筒的快速推拉，减少空行程操作时间。从设计思路层面，这套尾座的主体支撑结构采用箱型加斜筋的构型，在控制整体铸件重量的前提下保证足够的结构刚性，手轮采用大直径轮缘设计，操作时可获得更大的传动力矩，操作人员无需施加过大的手力即可实现工件的可靠顶紧，顶针的中心高与配套车床的主轴中心高保持严格同轴，安装基准面与导轨配合面的形位公差控制在合理范围内，

　　保证顶针伸出后与主轴回转轴线的同轴度满足加工精度要求。套筒的行程设计覆盖常规轴类工件的顶紧行程需求，可适配不同中心孔深度的工件装夹，套筒与主体座孔之间采用间隙配合并设置润滑注油点，长期使用过程中可定期加注润滑脂减小移动磨损，保持进给动作的顺畅性。尾座整体的安装边界与常规卧式车床的导轨宽度、安装槽尺寸适配，可直接替换同规格车床的老旧尾座部件，无需对床身进行二次改造，底座下方的调整块结构可微调尾座的中心高偏移量，用于车削小锥度长轴时的尾座偏移调整，满足不同加工工艺的使用需求。在实际加工场景中，尾座除了承担工件顶紧支撑的功能外，还可通过更换套筒内的装夹附件，安装钻头、铰刀等孔加工刀具，完成轴类工件端面的中心孔加工、

　　套类工件的内孔铰削等工序，拓展车床的加工范围。整套结构的受力路径经过优化，顶紧工件产生的轴向力通过套筒、丝杆传递到尾座主体，再通过斜筋结构分散到底座整体，最终传递到床身导轨上，避免局部应力集中导致的结构变形，各操作手柄的位置设置符合操作人员的常规操作习惯，站在车床操作位即可完成尾座滑动锁紧、顶针进给锁紧、快速离合等全部操作，无需额外调整操作姿态，降低长时间操作的疲劳感。
