嵌入式电阻石英控制电控装置结构设计

　　该电控装置主要面向工业级电阻石英设备的配套控制场景，常见于实验室石英加热台、半导体工艺石英腔体温控、工业石英晶体加工设备的前端控制单元，承担设备运行参数采集、指令下发、状态反馈的核心交互功能，区别于通用PLC类控制模块，该装置针对石英类负载的阻性特性做了专属电路适配，可直接对接石英加热元件、温度反馈探头，无需额外外接信号转换模块。

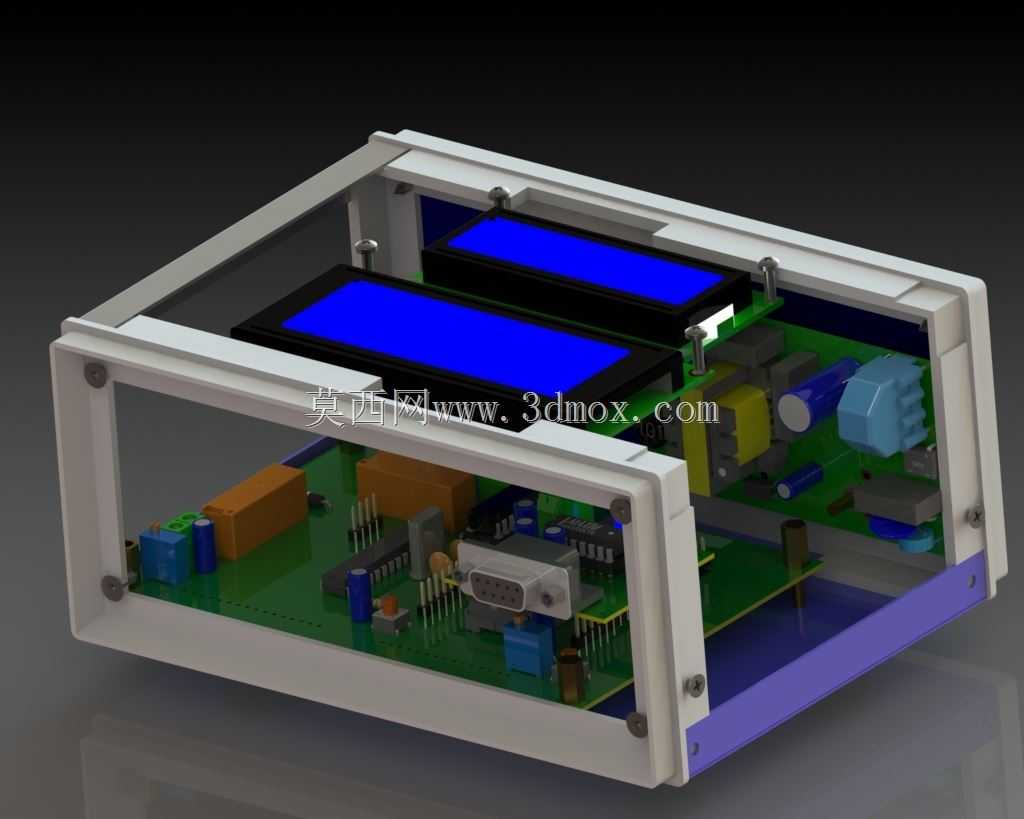

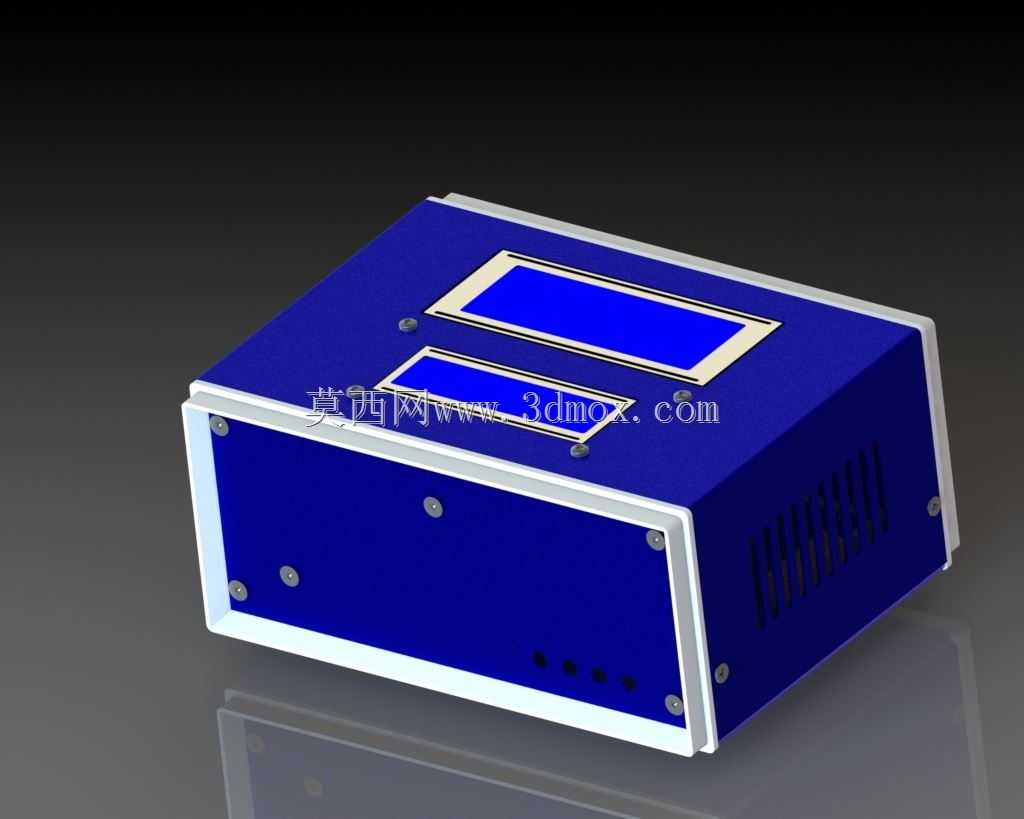

　　从结构设计思路来看，整体采用框架式金属壳体封装，壳体选用铝合金型材拼接成型，兼顾结构强度与轻量化需求，同时金属外壳可形成连续电磁屏蔽层，避免工业现场的强电磁干扰对内部控制电路的信号传输造成影响，壳体边角做了圆弧过渡处理，避免安装调试过程中尖锐边角划伤操作人员，前后端面板预留了显示窗口与接口安装位，两块蓝色液晶显示屏直接固定在内部PCB的支撑柱上，显示面与前面板窗口齐平，无需额外加装显示固定支架，减少装配零件数量。

　　内部电路板采用分层堆叠布局，主控制板布置在壳体底部，通过铜柱与壳体底板固定，板载集成了电源处理模块、信号采集模块、驱动输出模块与通讯接口，接口端直接伸出壳体侧面板，预留的DB型串口可直接对接上位机或设备端执行机构，板上的电容、电感、接插件均按照工业级器件布局规范排布，高压区与低压信号区做了物理分隔，避免强弱电串扰，板载的散热元件直接贴合壳体侧壁的导热面，无需额外加装散热风扇即可满足连续运行的散热需求，降低设备运行的故障点。

　　外形尺寸方面，整体为标准台式嵌入式安装规格，宽度适配常规19英寸机柜的半宽安装位，深度控制在180mm以内，高度为3U标准机箱高度，可直接嵌入设备操作面板或者标准机柜安装槽内，安装边界预留了侧边固定耳的安装孔位，孔位间距符合通用电控机箱的安装规范，可兼容现有设备的安装开孔尺寸，无需对原有设备面板做二次改造即可完成替换安装。

　　实际使用过程中，该装置可实时采集石英负载的工作电流、温度参数，通过前端显示屏直接展示当前运行状态，操作人员可通过配套按键输入控制指令，调整输出功率、运行时长等参数，装置内部的控制逻辑可针对石英材料的热惯性做参数补偿，避免温度过冲对石英元件造成损伤，相比通用控制模块，该装置的电路匹配度更高，参数调整步长更适配石英类设备的控制精度要求，可将温度控制精度稳定在±0.5℃范围内，满足高精度石英加工、实验场景的使用需求。

　　结构装配层面，所有内部组件均采用快拆式固定设计，电路板与壳体之间的固定螺丝均为统一规格，后期维护时无需准备多种规格工具即可完成拆解，壳体拼接处采用卡槽加螺丝的双重固定方式，既保证装配精度，也可避免长期使用后壳体出现拼接缝隙，前后端面板的贴膜可根据使用场景替换标识，无需重新加工面板即可适配不同型号的石英设备，降低衍生型号的开发成本。
