RS232转TTL电平适配转接电路板

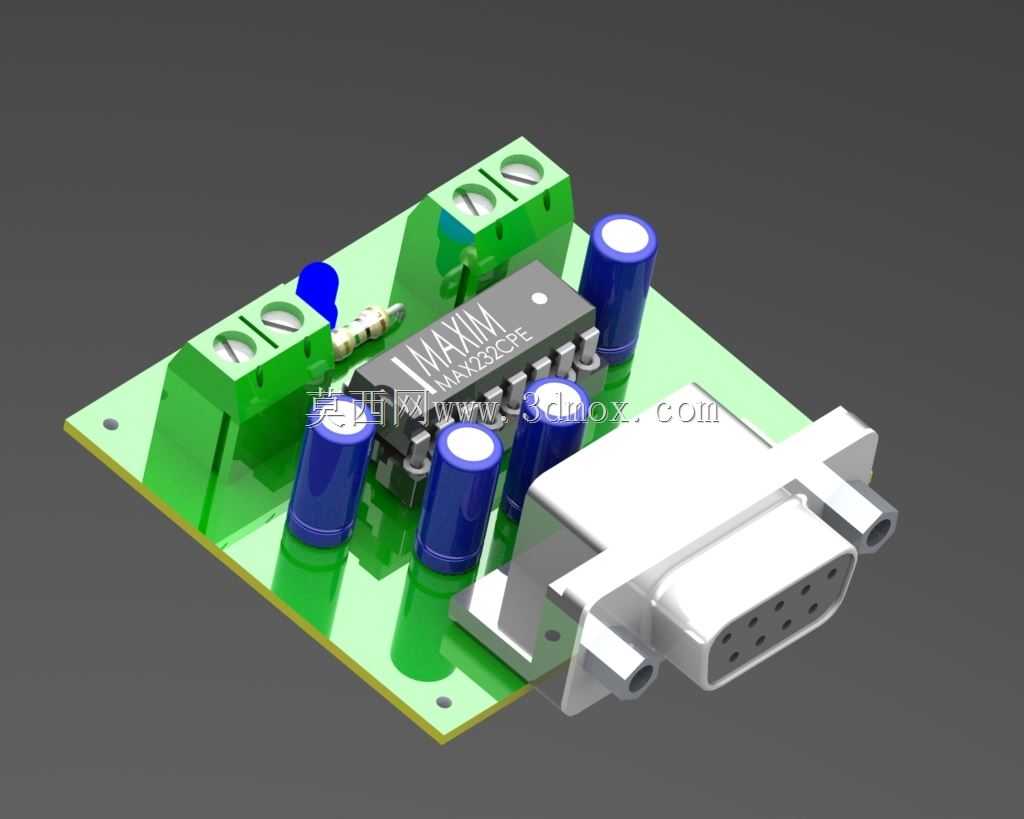

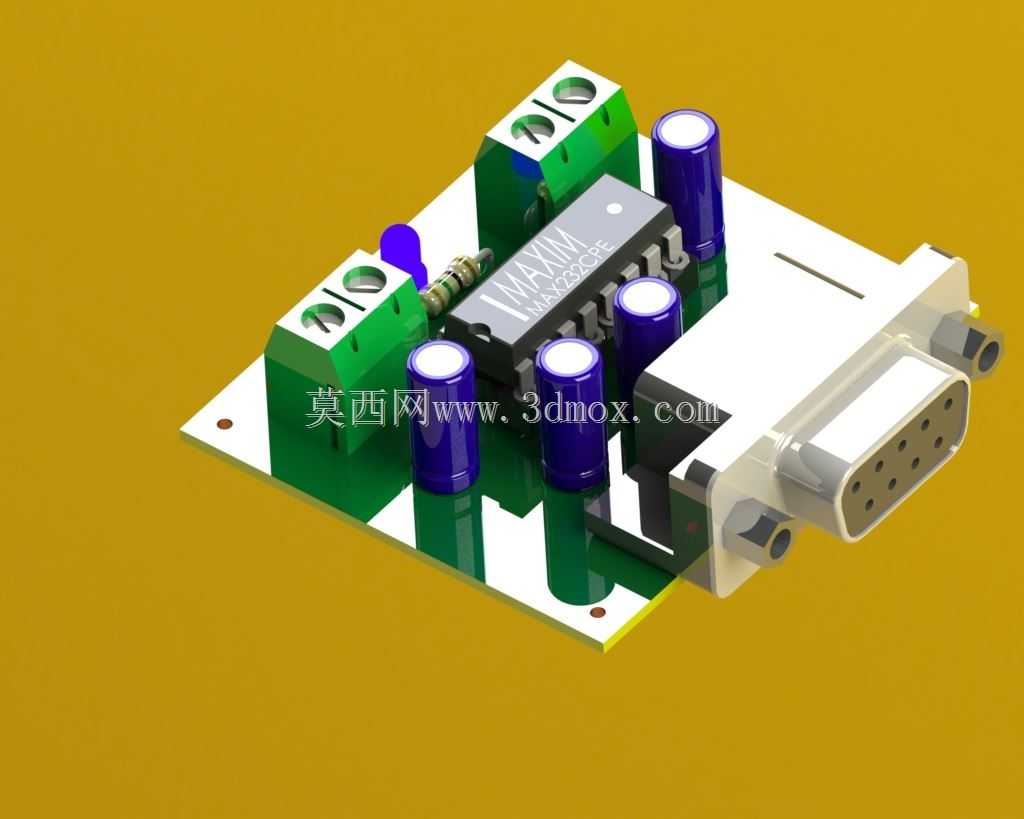

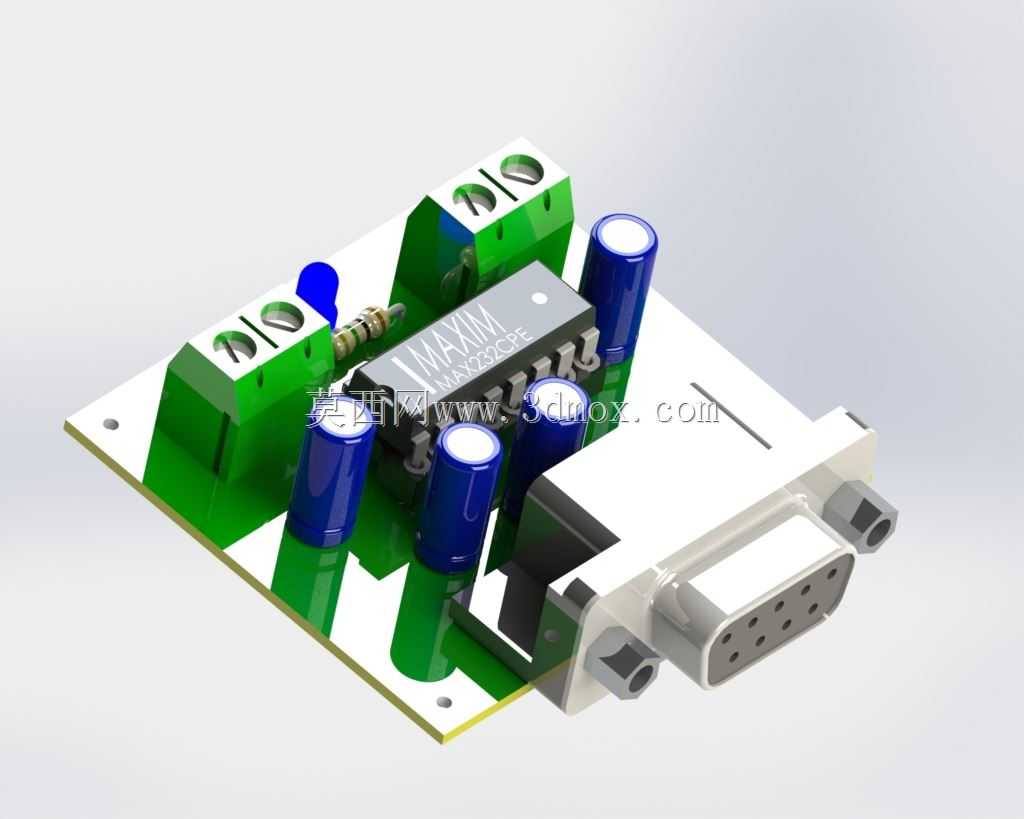

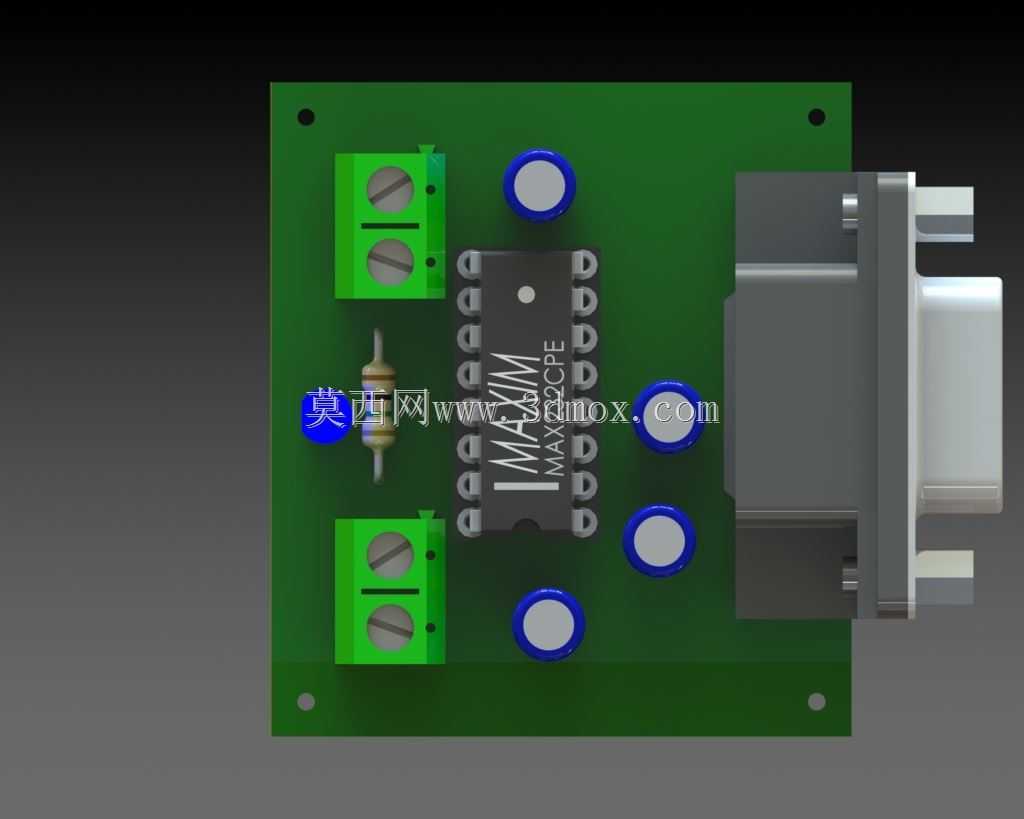

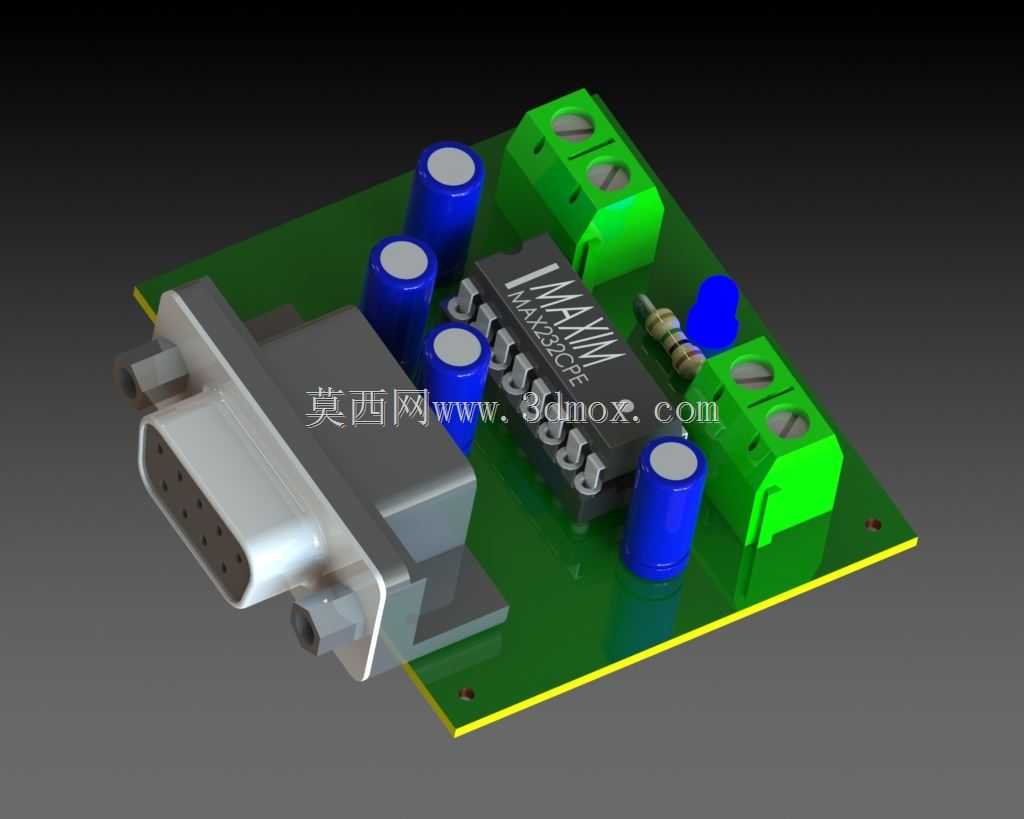

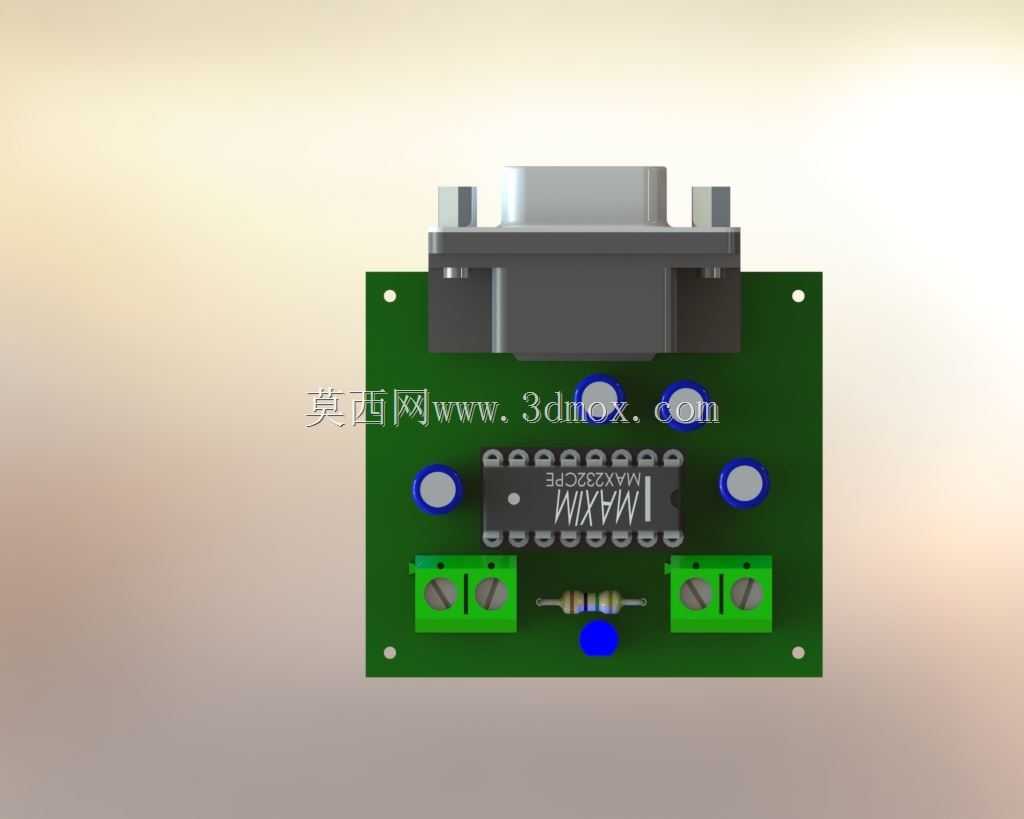

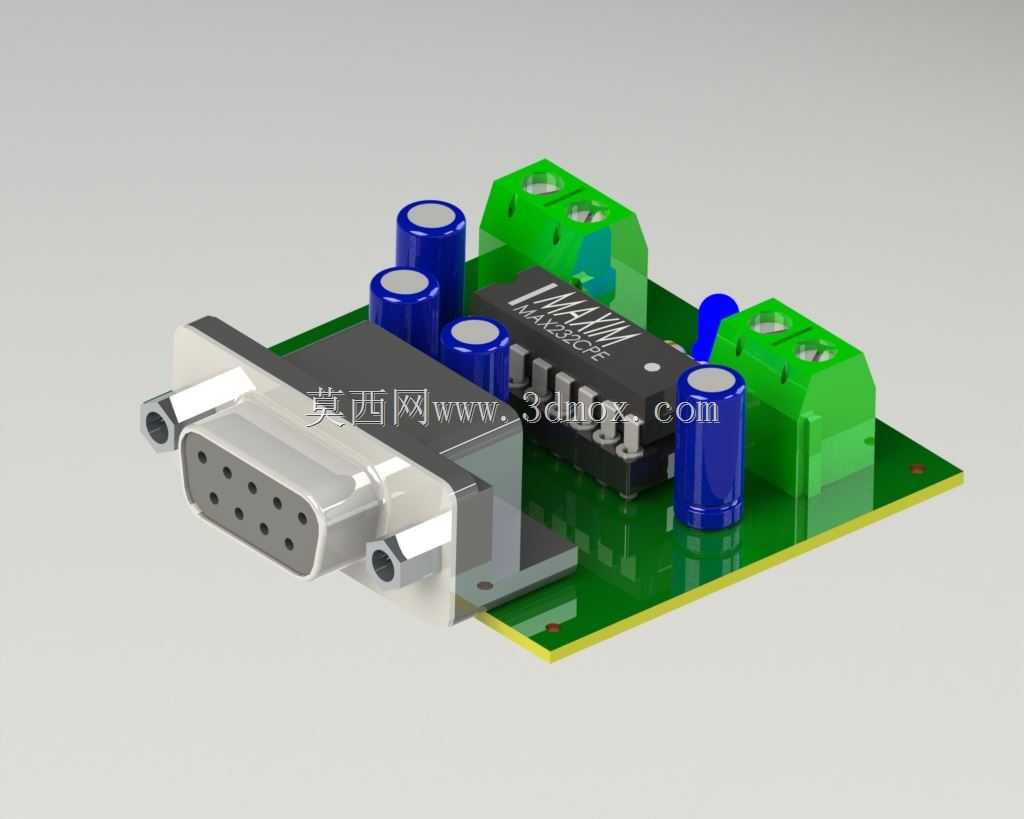

　　在工业现场的串口通信链路搭建场景里，不同设备间的电平标准不匹配是常遇到的问题，老式工控机、串口调试设备、工业仪表多采用RS232电平逻辑，而单片机、嵌入式控制板、小型传感模块则普遍使用TTL电平，二者直接对接不仅无法完成正常通信，甚至可能因电平差击穿器件端口，这款转接板正是为解决这类跨电平通信需求设计的硬件载体。从板载布局来看，核心转换芯片采用经典的MAX232方案，芯片周边搭配了四颗匹配容值的电解电容，负责完成电荷泵升压与电平翻转的储能需求，电容采用蓝顶直插封装，焊接时预留了足够的引脚余量，既方便后期手工更换维护，也能在板卡受振动时避免电容引脚脱焊。板卡左侧设置了两组绿色接线端子，分别对应电源输入与TTL侧的信号引脚，

　　端子采用螺丝压接式设计，无需焊接即可完成导线固定，适合现场调试时的快速接线，端子旁预留了限流电阻的焊位，可根据实际通信距离调整串联阻值，抑制信号线上的尖峰干扰。板卡右侧直接集成了标准DB9串口公座，接口金属外壳做了加厚处理，插拔时的结构强度足够，反复插拔不会出现接口松动移位的问题，接口引脚与板卡走线之间做了等长处理，高速通信时不会出现信号相位差导致的误码。板卡基材采用常规FR-4环氧玻纤板，板厚1.6mm，四个角位置预留了直径3mm的安装固定孔，孔位边缘做了金属化包边，安装时可直接通过铜柱固定在设备壳体内部或者工控机柜的预留安装位上，固定孔的位置避开了板上所有走线与元件焊盘，打螺丝时不会刮伤线路造成短路。

　　设计时特意将电源与信号的走线做了分区处理，电源走线宽度设置为1mm，可承载最大500mA的工作电流，信号走线宽度控制在0.4mm，走线转角全部采用45度斜角处理，减少高频信号的反射干扰，板上大面积铺地做了接地处理，可有效屏蔽外界电磁干扰，在工业车间的强电磁环境下也能保证通信稳定。实际使用时，该转接板可直接将DB9接口对接上位机的RS232串口，接线端子侧对接嵌入式设备的UART引脚，仅需外接5V直流电源即可完成双向电平转换，无需额外编写驱动程序，支持最高120kbps的通信波特率，可覆盖绝大多数工业串口通信的速率需求，不管是做设备调试时的临时转接，还是集成到定型设备内部做固定电平转换，都能适配对应的安装与使用需求。板上元件的排布充分考虑了散热空间，核心转换芯片与电容、接口之间都预留了2mm以上的间隙，长时间连续工作时芯片产生的热量可通过板卡基材自然散出，不会出现热量堆积导致的工作异常。
