金属框架式设备安装支撑承载板结构

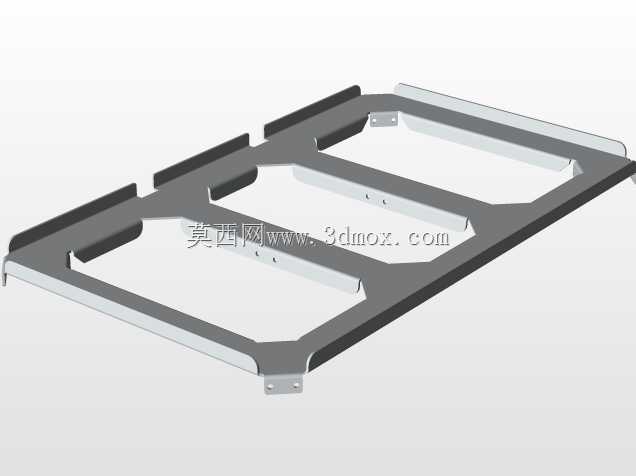

　　在工业设备的内部装配场景中，这类框架式金属支撑板是承担部件定位、载荷分散的核心结构件，常见于需要规整排布多组模块化功能单元的设备舱体内部，比如工业控制机箱、嵌入式计算设备、多模组检测仪器的内部安装工位，它的核心作用是替代零散的安装点位，为多个并排布置的功能模块提供统一的安装基准面，同时兼顾结构轻量化与足够的抗形变能力。从结构设计逻辑来看，这款支撑板采用了一体化钣金折弯+局部铣削的成型思路，整体为矩形外轮廓，三个等尺寸的镂空窗口沿长度方向均匀排布，这种镂空设计并非单纯为了减重，一方面是给下方模块留出接线、散热的流通空间，避免封闭板面阻碍设备内部的空气对流散热，另一方面也能减少钣金件在冲压折弯过程中的内应力累积，

　　降低大尺寸薄板加工后的翘曲变形概率。板体的边缘做了向上的翻边处理，翻边高度控制在合理范围，既能够提升整个板件的截面惯性矩，增强板面抗弯折的刚度，避免在模块安装后出现中部下挠的情况，同时翻边的内侧还可以作为模块推入时的导向面，让模块化部件能够顺着翻边快速滑入安装位，减少装配时的对位调整时间。板体的四个角位做了切角处理，同时预留了沉头安装孔位，安装时螺丝可以完全沉入孔位内部，不会突出板面影响模块的平推装配，孔位的位置公差控制在±0.1mm范围内，能够和设备舱体的立柱安装位精准匹配，避免出现装配错位需要二次扩孔的情况。在板体的长侧边位置，还设计了几处凸起的定位卡点，当模块顺着翻边推到预定安装位置时，卡点会刚好卡入模块侧边的定位凹槽内，

　　不需要额外螺丝固定就能实现模块的预定位，后续维护拆卸时只需要轻轻撬动卡点就能抽出模块，大幅提升设备组装和后期运维的效率。板体表面做了金属钝化处理，没有多余的涂装层，一方面能够避免长期使用过程中漆面脱落掉屑影响设备内部洁净度，另一方面金属原色的表面也方便装配人员观察板面是否出现形变、裂纹等疲劳损伤。从安装边界来看，这款支撑板的外轮廓尺寸适配标准19英寸工业机箱的内部安装间距，长度方向刚好匹配机箱内部前后立柱的跨距，宽度方向预留了和机箱侧壁的安全间隙，不会和侧壁的走线槽、加强筋产生干涉，板体的厚度选择兼顾了承重能力和重量控制，在承载三个标准重量的功能模块时，板面的最大形变量不会超过0.2mm，完全满足精密电子模块、

　　工业功能模组的安装平面度要求。在实际选型应用中，这类支撑板不需要额外做表面处理就可以直接投入装配，镂空的窗口位置也可以根据实际搭载的模块尺寸做局部调整，比如当需要搭载尺寸更大的单块模块时，可以将中间的分隔筋做局部切除，不需要重新开模制作整体板件，具备一定的适配灵活性。板体边缘的黑色缓冲条是和钣金件压合为一体的，能够避免模块推入时金属之间硬接触刮花模块外壳，同时也能填充模块和支撑板翻边之间的间隙，减少设备运行过程中振动产生的异响，缓冲条的耐磨性能可以满足上百次的模块插拔维护不会出现脱落、过度磨损的情况。
