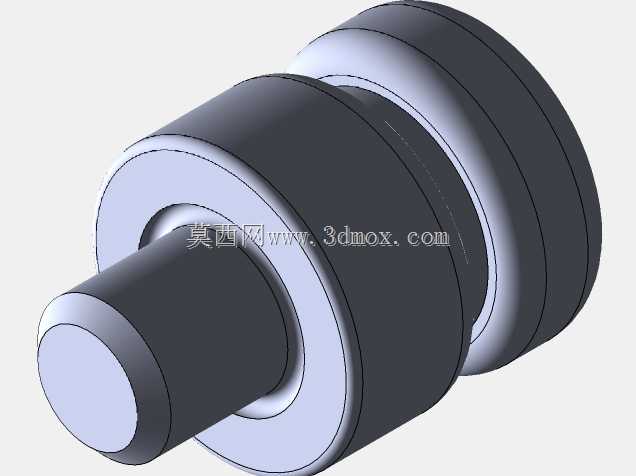

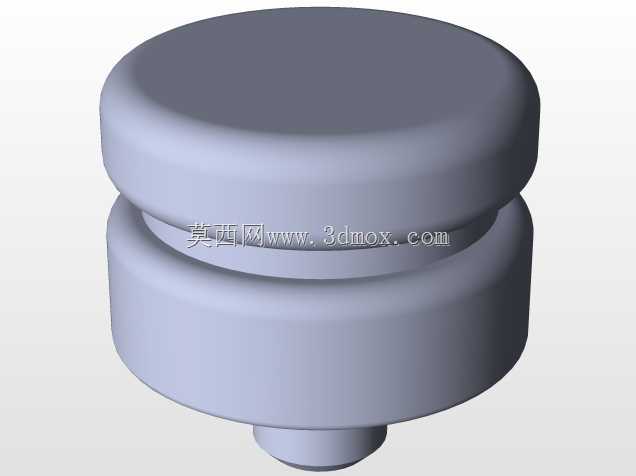

带轴双轮式定位限位滚轮组件结构

　　这类带轴双轮定位组件，在自动化输送线、工装夹具定位工位、滑动导向机构里的应用十分普遍，很多做非标设备结构设计的工程师，在处理工件滑移定位、直线运动副侧向限位、工装板行进导向的需求时，都会优先考虑这类结构的选型与适配。从实际使用场景来看，它既可以作为小型输送线的侧边导向轮，限制工装板在输送过程中的横向窜动，避免工装板跑偏卡滞；也可以安装在推拉式工装夹具的滑移路径两端，作为硬限位阻挡部件，承受滑移部件到位时的小幅冲击载荷；还能在小型滑动门、直线滑移导轨的副导向结构中使用，配合主导轨承担侧向的支撑力，减少主导向面的摩擦损耗。

　　从功能特性上看，这款双轮同轴的结构，相比单轮定位件有更宽的接触支撑面，和被导向或被限位的工件接触时，单位面积的接触压强更低，不会因为局部应力过大刮伤工件表面，同时双轮的接触跨度更大，抗侧向倾覆的能力更强，在承受偏载力的时候不容易出现轮轴卡滞、轮体偏磨的问题。轮体与中心轴采用转动配合设计，轮体可以绕轴自由转动，当和移动的工件接触时，是滚动摩擦而非滑动摩擦，既能减少接触过程中的阻力，让工件滑移更顺畅，也能大幅降低接触面的磨损速度，延长部件的整体使用寿命。轮体外侧做了圆角过渡处理，没有尖锐的棱边，在和工件接触导向的过程中，不会因为硬接触刮花工件的表面涂层或者加工面，这一点在对工件表面质量要求较高的装配线、检测线工位上尤为重要。

　　设计思路上，这款组件采用了集成式的同轴双轮布局，两个轮体之间预留了固定宽度的间隙，这个间隙尺寸是根据实际使用场景中被导向件的侧边厚度来匹配设计的，既可以让被导向件的侧边顺利卡入两轮之间的间隙，实现精准的横向定位，又不会因为间隙过大导致定位精度不足，出现横向晃动。中心轴采用台阶式结构设计，轴的两端直径略小于轮体配合段的直径，既可以对轮体的轴向位置进行限位，防止轮体在转动过程中出现轴向窜动，也方便整个组件通过轴端进行安装固定，不管是采用轴端螺纹锁紧，还是采用过盈配合压装到安装座的孔位里，都能保证安装的同轴度，避免轮体转动时出现偏心摆动。轮体的材质选择上，优先考虑了耐磨、低摩擦系数的工程材质或者表面硬化处理的金属材质，兼顾耐磨性能和接触缓冲性能，在承受冲击载荷的时候不会出现轮体碎裂的问题，长期转动使用也不会因为磨损过快导致定位精度下降。

　　从安装边界和尺寸适配的角度来说，这款组件的整体外径是根据所需承受的侧向载荷大小来确定的，轮径越大，相同载荷下的接触应力越小，转动时的阻力也越低，但对应的安装空间要求也更高；中心轴的直径是根据抗剪切强度计算确定的，要保证在承受最大侧向冲击载荷的时候，轴不会出现弯曲变形或者剪切断裂。两个轮体之间的间隙宽度，需要和被导向件的侧边厚度留0.2-0.5mm的配合间隙，既保证导向滑动顺畅，又能控制横向的定位误差在允许范围内。安装的时候，中心轴的轴线需要和被导向件的滑移方向保持垂直，和被导向件的接触平面保持平行，否则会出现轮体单边接触、偏磨严重，甚至转动卡滞的问题。组件的安装座需要有足够的刚性，避免在承受侧向力的时候出现安装座变形，导致轮体位置偏移，失去定位导向的作用。另外在装配的时候，轮体和中心轴之间需要添加适量的润滑脂，减少转动副的摩擦阻力，避免长期使用出现锈蚀卡滞的问题，尤其是在有粉尘、潮湿的工况下使用时，还需要考虑转动副的密封防护，防止杂质进入配合面加剧磨损。

　　很多新手工程师在设计这类定位轮组的时候，容易忽略轮体接触宽度和轴径的匹配关系，要么轮体做的过宽导致整体结构臃肿，占用不必要的安装空间，要么轴径选的过细，受冲击后容易弯曲变形；还有的会把两轮之间的间隙做的和工件厚度完全一致，没有预留活动间隙，导致工件滑移的时候出现卡滞，或者间隙留的过大，导致定位精度不足，工件晃动量超标。这款结构在设计的时候就平衡了安装空间、承载能力、定位精度三者的关系，整体结构紧凑，没有多余的冗余结构，安装固定方式简单，不管是用在新设备的结构设计里，还是作为现有设备的改造替换配件，都能快速适配安装，不需要对原有安装结构做大幅度的改动。在实际的设备维护中，这类组件的拆装也十分方便，当轮体出现磨损超差的时候，只需要拆下中心轴就可以快速更换轮体，不需要整体更换整个组件，能有效降低设备的维护成本和停机维护时间。
