双环式手持打包收紧构件结构设计

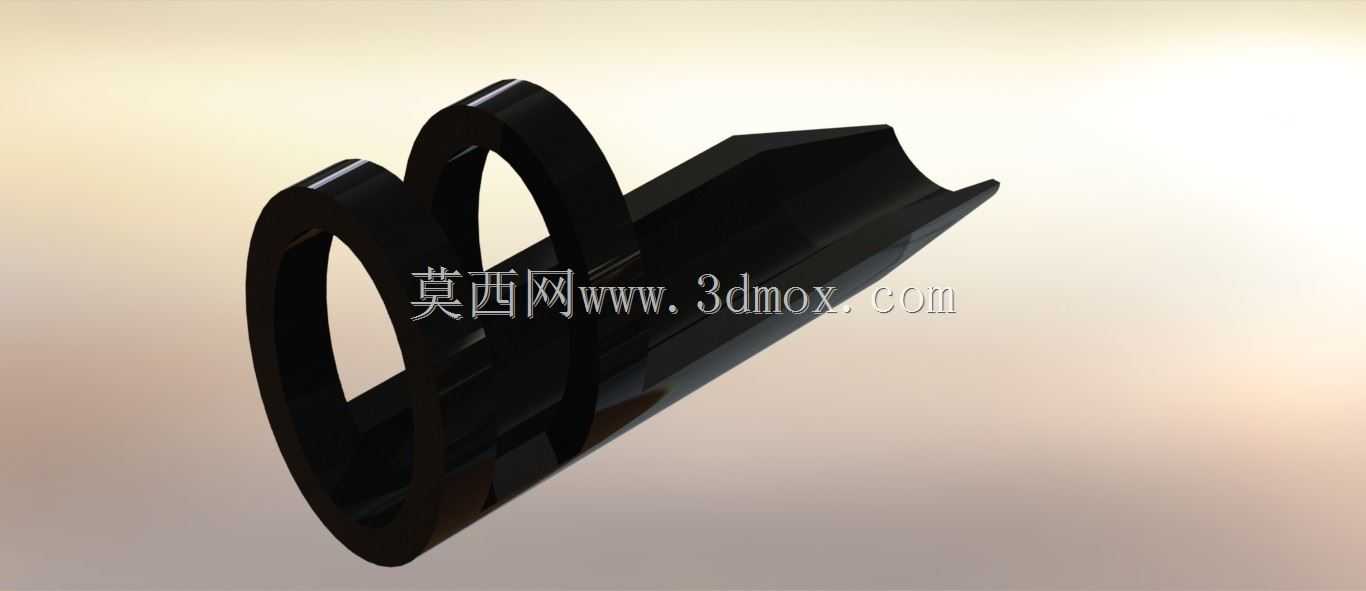

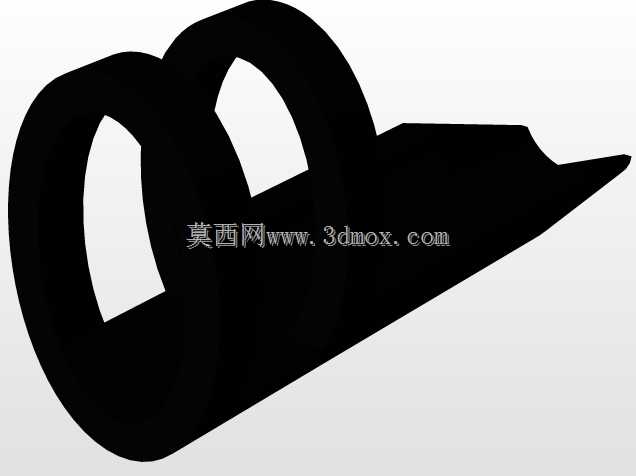

日常仓储转运、生产线下线包装环节里，捆扎打包是绕不开的基础工序，这类手持打包收紧构件，主要适配PP、PET塑钢带的手动捆扎作业，替代传统纯手工勒紧的操作方式，降低操作人员的手部施力强度，同时保证捆扎后的张紧力均匀一致，避免转运过程中包装箱散垛、货物移位。从结构形态来看，该构件采用双握持环加楔形导带槽的一体化设计，两个平行的环形握持位刚好适配成年人手掌的穿入握持需求，操作时可以双手同时发力，相比单握柄的打包工具，施力时的力矩更长，收紧相同规格打包带所需的手部作用力更小，长时间重复作业时能有效降低腕部劳损概率。前端的楔形导带槽做了内收式的弧面过渡，打包带穿入后不会出现边缘卡滞、刮伤带体的问题，槽体内侧做了细微的防滑齿纹，当收紧动作完成后，齿纹可以咬住打包带表面，避免带体回松，保证捆扎张紧力维持在稳定区间。设计阶段首先考虑的是手持操作的人机边界，双环的内孔直径控制在45mm左右，能够适配戴劳保手套的操作场景，不会出现手套卡入环缝的问题；构件整体的有效长度控制在180mm区间，既保证了足够的收紧力矩，又不会因为长度过长导致操作时磕碰相邻货物，适配狭窄货位间的打包作业需求。安装适配层面，该构件不需要额外的固定基座，属于纯手持操作的独立工具部件，自身没有外接动力接口，完全依靠人力操作，不存在气动、电动类打包工具的管线束缚、气源电源适配问题，可以在无供电的户外堆场、物流车厢内直接使用。构件的主体受力部位做了等强度的壁厚设计，握持环位置的壁厚略大于导带槽位置，在保证整体结构强度满足16mm宽打包带最大张紧力需求的前提下，尽可能控制构件自身重量，长时间手持操作不会出现明显的坠手感。导带槽的出口位置做了15度的上翘角度，打包带穿入后会自然顺着槽体走向形成弯折导向，不需要操作人员额外调整带体角度，单手就可以完成穿带动作，另一只手配合完成锁扣压合的工序，单人即可完成整箱货物的打包操作。从实际使用场景的适配性来看，该构件既可以用于电商仓储的纸箱打包，也可以适配建材行业的管材、型材捆扎，甚至在农产品转运的编织袋捆扎场景下也能适用，对不同厚度、不同材质的打包带都有较好的兼容性，不会出现带体打滑、张紧力不足的问题。结构上没有多余的可拆卸小零件，日常使用过程中不需要频繁更换易损件，维护成本极低，表面做了黑化防锈处理，在潮湿的仓储环境下长期存放也不会出现锈蚀卡滞的问题，握持环的边缘做了R3的圆角过渡，操作时不会硌手，即使发力收紧时手部与环体紧密贴合，也不会出现压痕、磨伤的情况。导带槽内侧的防滑齿采用了钝齿设计，咬合打包带时不会切断带体的纤维结构，保证打包带在张紧状态下的抗拉强度不受损伤，避免捆扎完成后带体从齿位断裂的问题。
