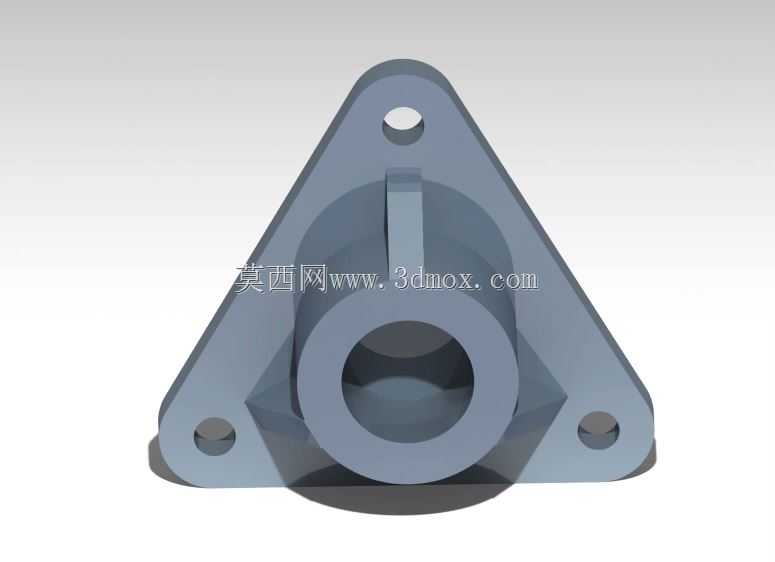

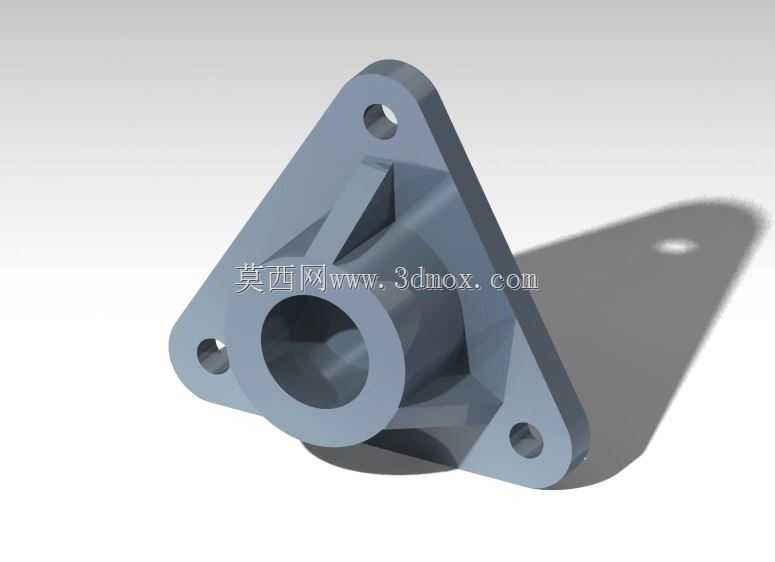

三角法兰式立柱支撑固定连接座

　　这类三角法兰结构的立柱支撑件，在轻工自动化输送线、小型设备机架搭建、检测工装定位工位里的应用占比不低，很多时候用来做垂直立柱与安装基面的过渡连接，相比圆形四孔法兰，三角布局的安装孔在有限安装空间里的适配性更强，尤其是在安装基面预留孔位呈三角排布、或者基面可用面积局促的场景下，三个安装点既能保证连接的稳定性，又不会过多占用基面的布置空间，不会和周边的走线槽、相邻安装构件产生位置干涉。从实际使用的功能来看，这个构件核心是承担垂直方向的载荷传递，同时抵消立柱受侧向力产生的倾覆力矩，中间的通孔一方面是用来穿装立柱杆件，通过孔壁与立柱外圆的配合保证立柱的垂直安装精度，另一方面也可以作为走线通道，供立柱顶端安装的检测元件、执行机构的线缆穿过，

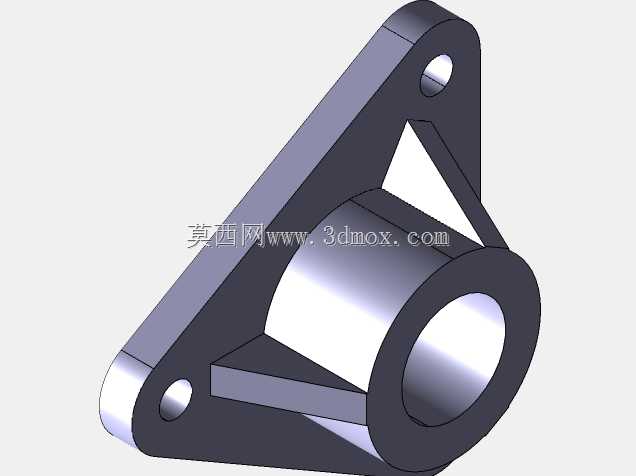

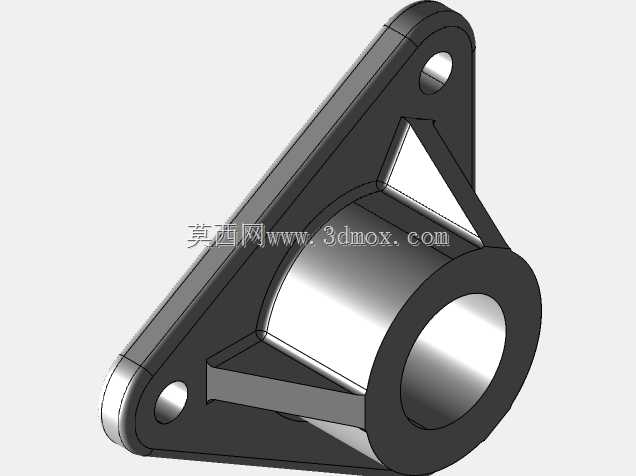

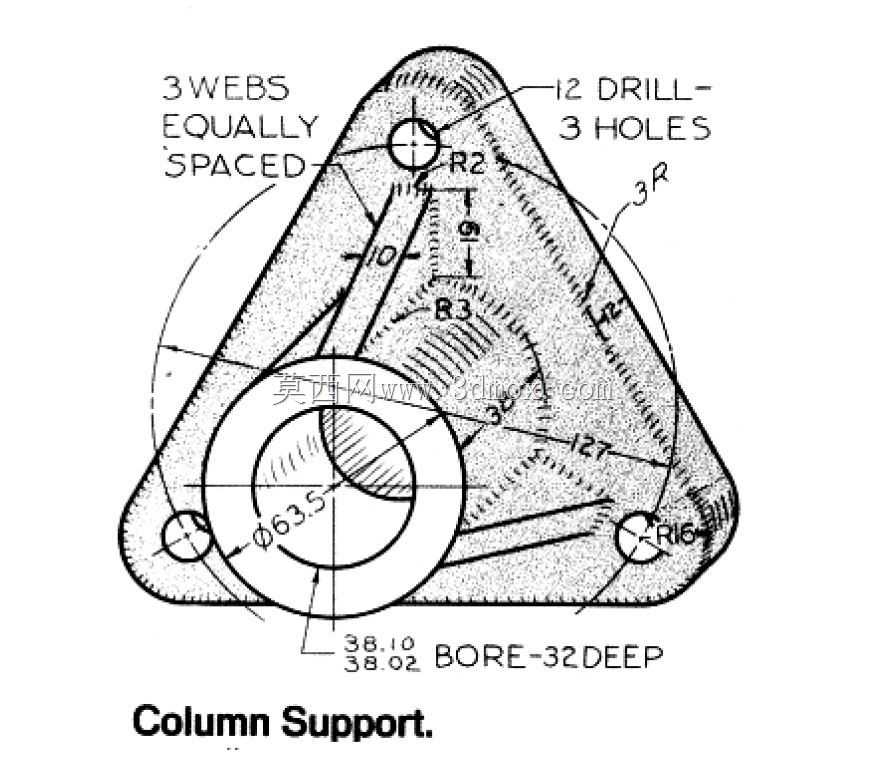

　　避免线缆外露在设备外侧造成剐蹭或者积尘。设计上采用三角辐射状的加强筋结构，从中心套筒的外壁一直延伸到三个安装耳的根部，没有做多余的材料堆砌，筋板的厚度和套筒壁厚保持匹配，既能够保证在承受额定侧向载荷的时候，安装耳和套筒连接位置不会出现应力集中导致的开裂变形，又能尽可能降低构件本身的重量，对于需要频繁拆装、或者移动类小型设备的机架搭建来说，重量控制能有效降低整体设备的移动负载。三个安装耳上的通孔做了沉头处理，安装时可以将内六角螺栓的头部完全埋入沉孔内，不会在安装面外侧突出凸起，避免后续在构件周边安装其他附件的时候出现干涉，也能减少螺栓头部外露造成的积尘、磕碰损伤问题。中心套筒的内孔公差一般选用H7级的间隙配合，适配常用的圆形型材立柱，

　　装配时不需要额外修配就可以保证立柱装入后的垂直度偏差在可控范围内，三个安装孔的位置度公差控制在0.1mm以内，和安装基面上的预加工孔位对齐时不会出现错孔、别劲的情况，不需要现场扩孔就能顺利完成装配。从安装边界来看，三个安装耳的外圆轮廓直径控制在常规同载荷圆形法兰的七成左右，在安装基面上需要预留的最小安装空间更小，对于安装在铝型材框架的型材端面、或者小型焊接机架的侧板位置时，不需要额外加大安装连接板的尺寸，直接就可以通过三个螺栓完成固定，套筒的轴向长度根据常用立柱的插入深度设计，保证立柱插入后有足够的配合长度，不会因为配合长度过短导致立柱安装后出现晃动，同时套筒下端和安装基面贴合的位置做了平端面处理，装配时端面和基面完全贴合，

　　不会出现缝隙导致安装后立柱倾斜。在实际选型使用的时候，需要注意匹配对应直径的立柱杆件，三个安装螺栓的预紧力要保持均匀，避免单个螺栓预紧力过大导致安装耳出现变形，日常维护中只需要定期检查螺栓的防松情况即可，构件本身没有活动部件，不需要额外的润滑维护，在常规的车间环境下使用寿命很长，即使是在有少量切削液飞溅、粉尘较多的加工工位周边使用，只要做好表面的防锈处理，也不会轻易出现锈蚀损坏的问题。很多做小型非标设备的设计人员在做立柱安装结构的时候，往往会优先选用这类三角布局的支撑座，相比自制的焊接连接座，这种一体成型的结构一致性更好，安装精度更高，不需要焊后再做二次机加工来保证安装面的平面度和孔位精度，能有效缩短设备的加工装配周期，降低自制件的加工成本。
