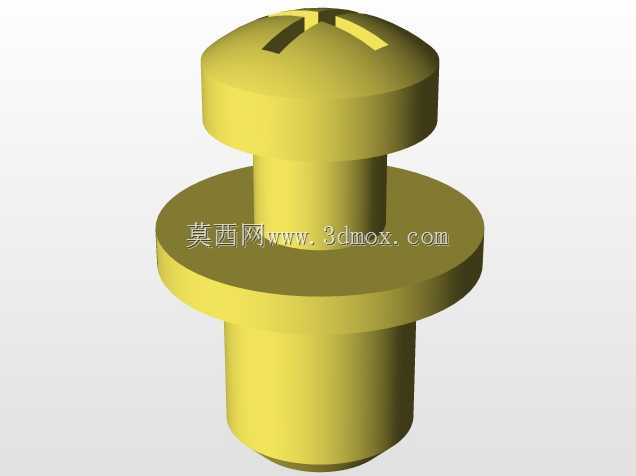

开槽盘头带挡边定位固定销结构

　　在各类工装夹具、小型机电产品装配、塑料壳体拼接、钣金组件定位的场景里，这类带挡边的开槽固定销是出镜率极高的基础连接件，很多设计新人在做定位结构时容易忽略这类标准件的细节，最后要么出现装配后销子窜动、要么拆卸时没有施力点只能硬撬损伤工件的问题。先从实际安装场景说，这类固定销的安装边界很明确，下部柱段是插入预制安装孔的部分，孔的公差一般选H7配合，过盈量控制在0.01-0.02mm之间就能保证压入后不会松脱，中间的圆盘挡边是核心的限位结构，压装到位后挡边下表面完全贴合安装基面，既可以控制销子的压入深度，避免销子过穿到另一侧的运动部件里造成干涉，也能在承受侧向剪切力的时候分散应力，不会因为局部压强过大把安装孔的孔口压溃。

　　顶部的开槽结构很多人以为是装饰，实际上是给拆卸预留的施力位，当需要拆解维护的时候，用一字螺丝刀卡进槽里就能借力把销子撬出来，不用在销子上额外加工螺纹孔做拔销结构，对于小尺寸的安装空间来说，这种设计能省掉不少结构空间。设计这类销子的时候，首先要核算的是剪切载荷，根据应用场景的受力大小确定下部柱段的直径，挡边的直径一般是柱段直径的1.8-2.2倍，厚度不小于柱段直径的0.3倍，这样才能保证挡边在承受轴向限位力的时候不会发生变形断裂。顶部的盘头做了圆弧过渡，没有尖锐的棱角，一方面是装配的时候更容易对准孔位，不会因为边缘毛刺刮伤安装面，另一方面在一些需要外露的使用场景里，圆弧头不会剐蹭操作人员的手部或者相邻的线缆、软管。

　　顶部的开槽深度控制在盘头厚度的1/2到2/3之间，开得太浅会导致螺丝刀卡入深度不够，拆卸的时候容易打滑崩边，开得太深又会削弱盘头的结构强度，承受侧向力的时候容易从槽的位置断裂。从实际选型的角度说，这类固定销适合用在需要频繁拆装但定位精度要求不算极高的位置，比如设备的检修盖板定位、塑料外壳的卡扣基座定位、工装夹具的快换垫板定位，相比普通的圆柱销，它自带的挡边不需要额外加装卡簧或者轴用挡圈来限位，零件数量更少，装配工序更短，批量装配的时候能提升不少效率。在做三维建模的时候，要注意几个容易出错的细节：挡边和上下柱段的衔接位置要做R0.2-R0.5的圆角过渡，不能做成直角尖角，不然实际加工的时候应力集中，热处理的时候容易在转角位置产生裂纹，

　　压装的时候也容易因为应力集中出现崩边；顶部的开槽两端要做微小的倒角，避免热处理后槽口的硬度过高脆裂，同时螺丝刀卡入的时候不会被锐边刮伤镀层；下部柱段的导入端要做15度的导入倒角，长度大概1-2个螺距的尺寸，压装的时候能顺利导入安装孔，不会因为孔口的微小错位把孔壁刮出铁屑，影响装配精度。另外要注意安装孔的深度设计，下部柱段的长度要比安装孔的深度小0.1-0.2mm，避免压装的时候销子底部顶到孔底，导致挡边不能完全贴合安装面，出现定位间隙。很多新手设计的时候会把柱段长度做的和孔深完全一致，实际加工的时候孔深难免有正公差，最后就会出现销子装到位了但挡边悬在半空，定位失效的问题。这类销子的材质一般根据使用场景选，普通的工装场景用45号钢调质处理，表面镀锌防锈就足够，有耐腐蚀要求的场景可以选304不锈钢，需要更高耐磨性能的场景可以选轴承钢淬火处理，表面硬度做到HRC45-50就能满足长期反复拆装的耐磨需求。在装配工艺上，这类销子一般采用压入式装配，用铜锤轻轻敲入或者用压力机缓慢压入，不能用铁锤直接敲击盘头，不然会把盘头敲变形，导致开槽损坏后续无法拆卸。如果是需要经常拆卸的位置，可以把安装孔的公差稍微放大一点，选H8的间隙配合，靠挡边和端面的摩擦力来实现限位，拆装的时候直接用手就能拔出来，维护起来更方便。
