机械工装用圆头垂直定位销结构设计

　　在工装夹具设计、非标自动化设备装配以及各类机械结构的定位环节中，这类圆头垂直定位销是极为常用的基础零件，很多一线结构工程师在做治具定位方案时，都会优先考虑这类结构的适配性。从实际使用场景来看，这类零件主要承担两个核心作用，一是实现两个装配件之间的精准位置限定，避免装配过程中出现错位偏移，二是在部分快换工装结构中，作为插拔式定位的导向构件，降低工件装夹的对位难度。

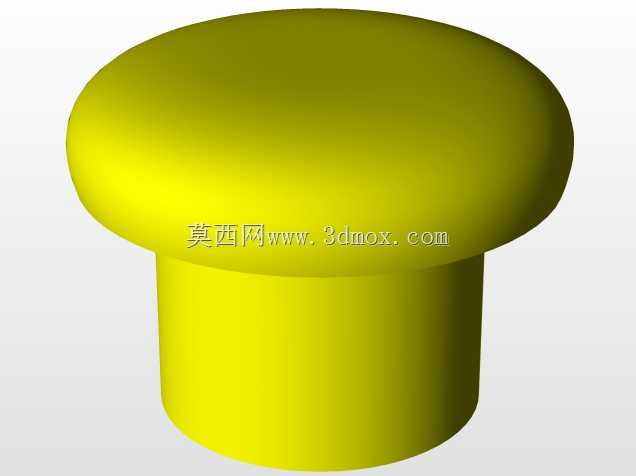

　　从结构设计逻辑来看，这款定位销采用了大直径圆头加直杆柱身的组合形态，圆头部分做了大圆弧过渡处理，没有尖锐的棱角，一方面是在插拔对位过程中，圆弧面可以起到自然导向的作用，即使工件的定位孔存在微小的位置偏差，也能顺着圆弧面滑入到位，减少装配时的卡滞问题；另一方面，圆头的大端面可以在销钉装配到位后形成轴向限位，避免销钉整体沉入定位孔内，也能分散接触面的压应力，防止长期受压后出现接触面凹陷变形的问题。柱身部分采用等直径圆柱设计，和定位孔的配合公差可以根据实际使用场景选择，比如需要频繁插拔的快换结构可以选间隙配合，需要高定位精度的固定装配场景可以选过渡配合，柱身的长度设计需要匹配被连接件的总厚度，保证装配后柱身有足够的配合长度，不会因为配合段过短导致定位刚性不足，出现晃动偏移的问题。

　　在安装边界的考量上，设计这类销钉的时候需要提前确认几个核心尺寸参数：首先是柱身直径，这个尺寸直接决定了定位销的抗剪切强度，需要根据所承受的横向载荷大小计算确定，避免受载后出现销钉剪断的失效情况；其次是圆头的直径和厚度，圆头直径需要大于柱身直径，一般单边留出2-5mm的限位凸台即可，凸台过大会增加不必要的结构占用空间，过小则容易出现限位失效，圆头的厚度需要保证自身的结构强度，避免受轴向压力时出现断裂；柱身的长度需要根据被定位零件的叠层厚度确定，一般要保证插入下层定位孔的深度不小于柱身直径的1.5倍，保证定位的稳定性。另外在实际装配中，这类销钉如果是固定安装使用，一般会采用过盈配合压入基座的定位孔中，压装时需要注意受力方向要和销钉轴线保持一致，避免压装过程中出现柱身倾斜，影响后续的定位精度；如果是可拆卸的活动销结构，一般会在柱身尾部加装拉环或者卡扣结构，方便拆卸取出，同时要在基座对应位置设计防脱结构，避免销钉在设备运行过程中意外脱落。

　　从实际应用的反馈来看，这类垂直定位销的失效形式大多集中在几个方面：一是柱身和头部连接的位置因为应力集中出现断裂，所以在建模的时候特意在头部和柱身的衔接位置做了小圆角过渡，降低应力集中系数，提升零件的抗疲劳强度；二是柱身表面因为频繁插拔出现磨损，导致配合间隙变大，定位精度下降，所以实际加工时一般会对柱身表面做淬火处理，提升表面硬度和耐磨性，延长零件的使用寿命；三是圆头端面受撞击后出现变形，影响轴向限位的效果，所以头部的厚度设计也预留了足够的强度余量，能够承受常规装配过程中的敲击压力。在做三维建模的时候，这类零件的建模逻辑并不复杂，但是需要重点关注各个衔接位置的圆角处理，以及尺寸公差的标注合理性，很多新手工程师在做这类基础零件的时候，容易忽略配合公差和工艺圆角的设计，导致加工出来的零件要么装配困难，要么使用过程中容易断裂，反而影响整个工装设备的使用稳定性。在不同的行业场景中，这类定位销的尺寸规格会有一定的差异，比如电子行业的小型工装用的定位销直径可能只有几毫米，而重型机械装配用的定位销直径可能达到几十毫米，但是核心的结构设计思路是一致的，都是通过圆柱面实现径向定位，通过头部凸台实现轴向限位，通过圆弧头部实现装配导向，这类结构经过了长期的工业应用验证，是机械定位结构中可靠性非常高的一种基础构件。
