钣金折弯连接挂钩结构设计

　　这类折弯挂钩结构在轻工自动化生产线、小型物料挂载工位、机箱机柜内部走线及附件固定场景中应用十分广泛，区别于铸造或机加工的挂钩类零件，该结构采用钣金折弯工艺成型，生产效率高，批量制造成本低，同时能保证足够的结构强度应对常规挂载需求。从实际使用场景来看，这类挂钩常被用于设备侧门的辅助挂接、生产线上轻型工装的临时挂载、电气柜内部线缆束的分层承托固定，部分小型输送线的侧边挡条定位也会采用类似结构的折弯件作为连接载体，不需要额外焊接辅助支架，直接通过两端的安装孔即可完成固定，装配效率远高于拼接式结构。

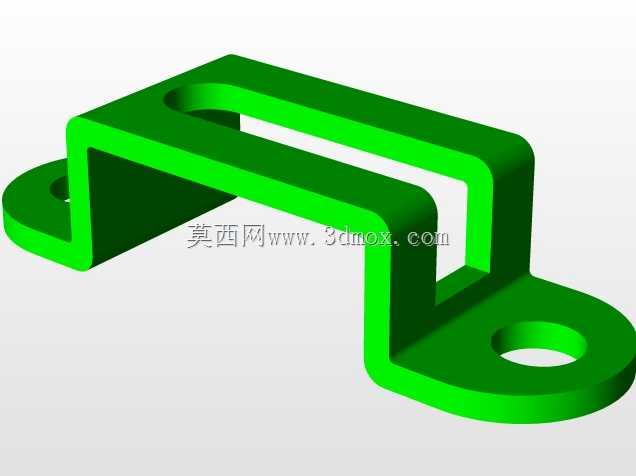

　　从功能特性上看，该结构采用双折弯形成U型避让槽，中间的镂空区域可以避开安装面上的凸起结构、焊缝或者相邻零件的干涉边界，两端延伸出的带孔安装耳分别承担定位与承载功能，其中一端的安装孔为圆孔，用于装配时的精准定位，限制零件在安装面的横向窜动，另一端的安装孔可根据实际装配公差需求调整为圆孔或者长圆孔，抵消钣金折弯过程中产生的角度误差、孔位累计误差，降低现场装配的修配工作量。折弯处采用等半径圆角过渡，既避免了钣金折弯时的应力开裂问题，也能消除锐边对操作人员、挂载线缆或工件的划伤风险，整体结构没有多余的冗余设计，材料利用率高，采用常规钣金冲压、折弯工序即可完成加工，不需要额外的铣削、钻孔工序，所有孔位均可在冲压落料阶段一次成型。

　　设计这类结构时，首先要根据实际挂载载荷选定板材厚度，常规1.5mm到2.5mm厚度的冷轧钢板即可满足10kg以内的挂载需求，若挂载载荷更大，可适当增加板材厚度或者在折弯处增加压筋结构提升整体刚性，避免长期挂载后出现折弯角度变形、挂载端下垂的问题。折弯的内R角需要匹配板材厚度设置，一般取与板材厚度相等的R值即可，过小的折弯R角会导致折弯处外侧材料拉伸过度产生裂纹，过大的R角则会导致折弯回弹量难以控制，装配后出现尺寸偏差。两端安装耳的孔位中心到折弯边的距离需要满足最小折弯边距要求，避免孔位距离折弯线过近导致折弯时孔位被拉扯变形，影响紧固件的装配。

　　从安装边界来看，该结构的整体宽度需要匹配安装面的可用空间，U型槽的内宽要大于安装面上需要避让的凸起结构最大宽度，预留至少2mm的装配间隙，避免安装时出现卡滞。安装孔的中心距需要与安装面上的预焊螺柱或者预钻孔位对齐，孔位直径比所用紧固件大0.5mm到1mm即可，间隙过大会导致挂载时零件出现晃动，间隙过小则会提升装配对位难度。结构的垂直段高度决定了挂载点与安装面的距离，设计时需要根据挂载物体的厚度、操作空间需求调整该尺寸，避免挂载物体与安装面发生摩擦干涉，同时要保证垂直段的高度不会过大导致整体结构的力臂过长，挂载时产生过大的弯矩造成结构变形。

　　实际建模过程中，需要注意钣金件的展开尺寸计算，扣除不同板材厚度、折弯R角对应的折弯系数，保证展开后的落料尺寸准确，折弯后各孔位的位置度、整体外形尺寸符合设计公差要求。同时要考虑表面处理的需求，这类钣金件一般采用喷塑或者镀锌处理，建模时不需要预留额外的涂层厚度，常规公差范围内即可满足装配要求。结构的所有棱边在建模时要做倒钝处理，对应实际生产中的去毛刺工序，避免后续表面处理时出现锐边露底、装配时划伤人员的问题。不同于实心机加工的挂钩结构，该钣金挂钩的自重更轻，对于有减重需求的移动设备、轻型机架场景适配性更好，同时可以根据实际安装空间灵活调整折弯段的长度、安装耳的角度，不需要开模即可快速完成定制化调整，适配不同的安装场景需求。
