齿轮齿条驱动多自由度可调机械臂结构

　　这套可调式机械支撑臂结构，核心采用底部齿轮齿条啮合的回转驱动方案，底座部分预留了标准安装孔位，可直接通过螺栓固定在设备台面、工装架体或者生产线旁的操作工位上，安装边界适配多数常规工业操作台的安装孔距，不需要额外做转接板加工，现场部署的适配性较强。从实际应用场景来看，这类结构常被用在小型工件的姿态调整工位、检测探头的支撑定位、轻型工装夹具的角度切换场景，也可作为教学演示类的机械结构实训载体，帮助从业者理解齿轮传动、多杆铰接的运动逻辑。

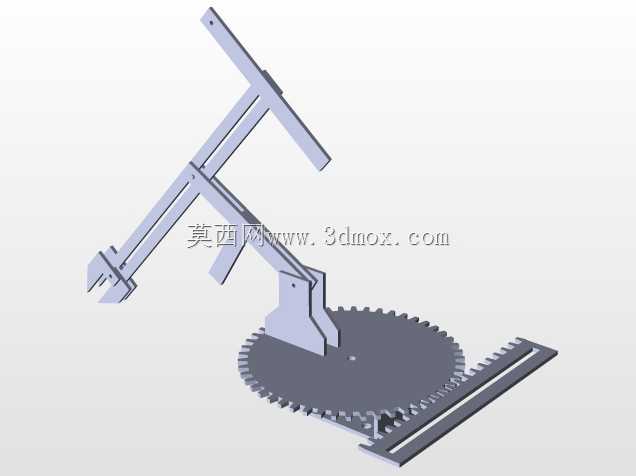

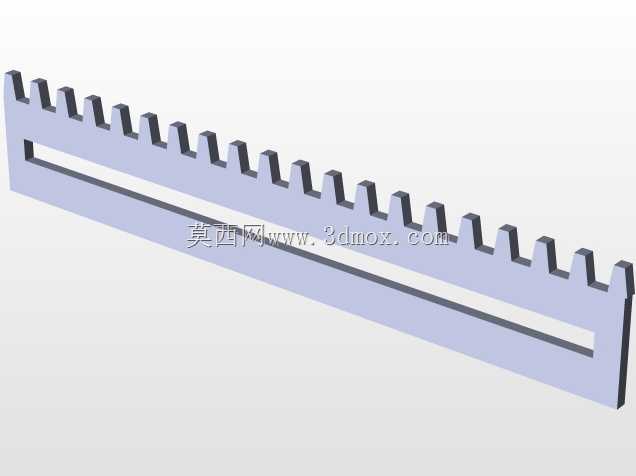

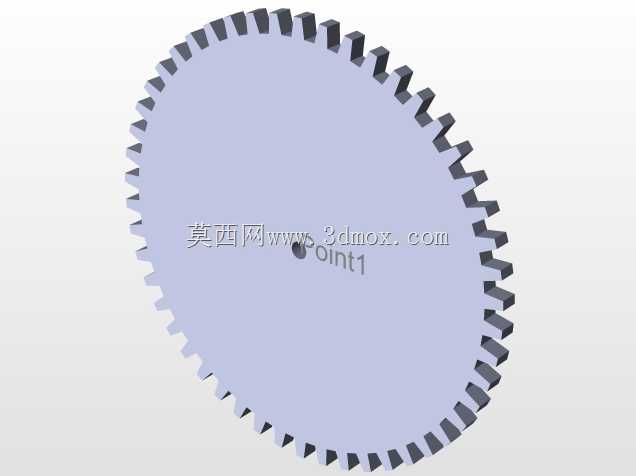

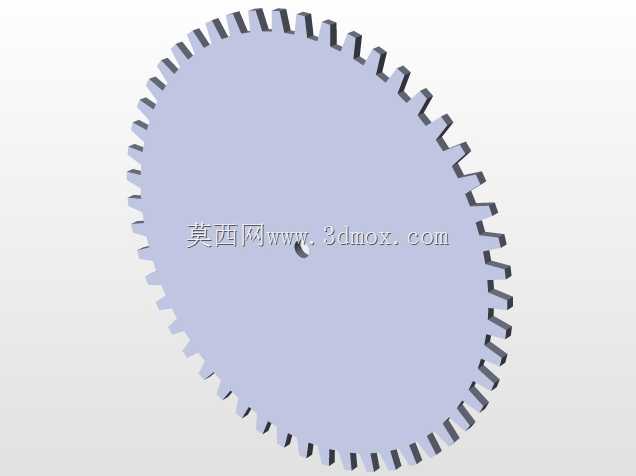

　　结构的运动逻辑设计上，底部的扇形齿轮与固定在底座上的直齿条啮合，转动上部臂体时，齿轮沿齿条做圆弧运动，可实现臂体整体在水平面上一定角度范围内的回转调整，相比传统的转轴加锁紧螺钉的结构，齿轮齿条的啮合间隙可控，调整到位后不会出现侧翻偏移，定位刚度更有保障。臂体部分采用多段开槽杆件铰接的设计，每段臂杆上都加工有长条形调节槽，铰接点的紧固件可沿槽滑动，锁紧后就能固定臂段的伸出长度，配合各铰接点的转动副，能实现末端执行件安装位的多维度位置调整，不管是需要抬高作业高度、伸长作业距离还是倾斜一定作业角度，都能通过松开紧固件调整后再锁紧的方式完成定位，不需要更换臂段配件。

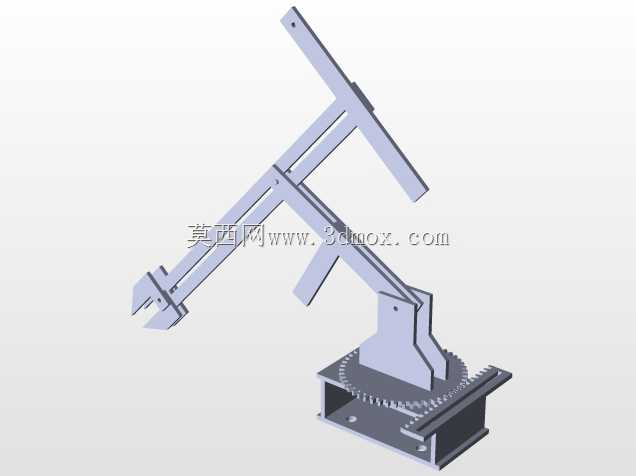

　　末端的夹装位采用了开口式的夹持结构，可适配不同厚度的安装板、检测元件或者小型工装，夹持面做了平面加工，锁紧后接触面积足够，不会出现夹持件打滑偏转的问题。整个臂体的杆件采用等截面的型材式设计，在保证结构抗弯强度的前提下，尽可能降低了整体自重，手动调整时不需要太大的操作力，单人就能完成全行程的姿态调整。底座部分做了围边式的结构设计，既可以对齿轮齿条的啮合区域做防护，避免车间内的切屑、灰尘落入齿面造成卡滞，也能提升底座的整体刚性，避免臂体伸到最长位置时底座出现翘曲变形。

　　从设计细节来看，所有铰接点的紧固件都采用标准的外六角或者内六角螺栓，现场维护时不需要专用工具就能完成松紧调节，易损件的替换成本较低。臂杆上的长槽边缘做了倒角处理，调整时紧固件滑动顺畅，不会出现卡滞划伤的问题。齿轮与臂体的连接位置做了加强筋结构，传递回转力矩时应力分布更均匀，不会出现应力集中导致的连接部位断裂。整个结构没有采用复杂的电控或者液压元件，纯机械结构的设计可靠性更高，在没有气源、电源的工位也能正常使用，后期维护只需要定期在齿轮齿条啮合面、铰接转动副位置涂抹润滑脂，就能保证长期的调整顺畅度，适合在工装辅助、轻型作业支撑、教学实训等对成本敏感、对可靠性要求较高的场景使用。在做三维建模时，各运动副的配合间隙都按照常规机加工的公差等级预留，实际加工生产时不需要做高精度的特殊加工，普通的铣削、钻削设备就能完成所有零件的加工，制造成本可控，也方便小批量的定制化生产调整。
