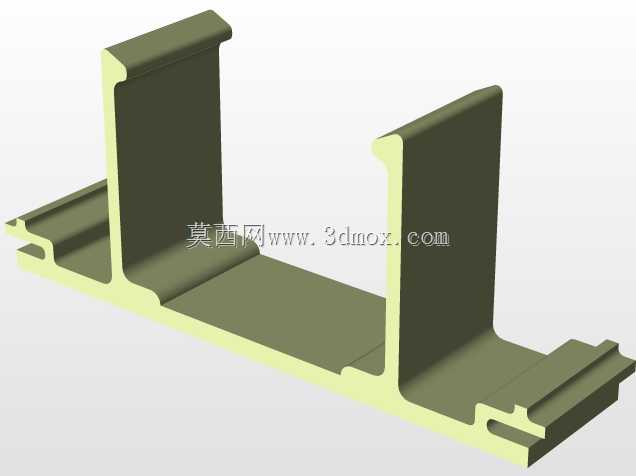

在自动化输送、物料分拣、轻型工件流转的生产线布局中,这类槽型支撑托件常被布置在两段输送单元的衔接位置,或是长距离输送段的中部承托点位,用来承接从上游工位滑送、移送过来的工件,避免工件在跨段输送时出现下坠、卡滞、偏移的问题,尤其适配带凸边、带定位棱的型材类、盒体类工件的过渡输送。从结构形态来看,该构件采用双侧立边加底部承托面的一体化槽型设计,两侧立边并非垂直于底面的直板结构,而是在顶部做了向内收的限位折边,折边的高度刚好匹配常规输送工件侧边的导向高度,既可以防止工件在滑动过程中从两侧脱出,又不会因为立边过高干扰工件上方的机械手取放、检测传感器的信号采集。底部承托面并非完全平整的平面,在靠近两端衔接的位置做了阶梯式的让位缺口,
这些缺口是为了匹配相邻输送段的导轨端头、接驳滚轮的安装空间,安装时不需要额外对相邻构件做裁切打磨,直接对位拼接就能保证承托面的平面度误差控制在合理范围内,不会出现接缝处卡挂工件毛刺、包装边角的问题。设计这类托槽构件的时候,首先要考虑的是工作面的摩擦系数与耐磨性能,因此建模时特意将承托面与工件接触的区域做了等厚的实体加厚,后续实际加工时可以根据输送物料的材质选择不同的表面处理方式,比如输送金属工件时可以在接触面粘贴耐磨聚四氟乙烯条,输送塑料包装件时可以做喷砂氧化处理降低表面反光,避免干扰沿线的光电检测。两侧立边与底面的过渡位置采用了大圆角过渡结构,不是直角拼接,一方面是为了避免直角位置积留输送过程中掉落的碎屑、灰尘,
减少日常清洁维护的工作量,另一方面圆角过渡可以分散构件承托重物时的应力集中,即使长期承受一定重量的工件持续压载,也不会在折角位置出现应力开裂、变形的问题。从安装边界来看,该托槽的底部预留了与型材支架连接的安装位,安装孔的间距适配工业铝型材的通用槽距,不需要额外制作转接板,直接用T型螺栓就可以固定在输送线的支架横梁上,安装时可以根据输送线的实际高度差,在支架上调整托槽的整体高度,保证托槽的承托面与上下游输送面的高度差控制在0.2mm以内,避免工件过渡时出现磕碰。构件两端的接驳结构做了凹凸配合的定位止口,多段同型号托槽拼接延长时,止口对位就能保证两侧立边的导向面在同一条直线上,不会出现错位导致的工件卡滞,这种设计也方便后期维护更换,
某一段托槽出现磨损时,只需要拆卸对应段的固定螺栓就能替换,不需要拆解整段输送线的支撑结构。在实际应用场景中,这类托槽除了用在常规的皮带输送线、滚筒输送线的衔接位置,还可以用在人工装配工位的物料暂存滑道,依靠工件自身的重力沿着托槽的导向面滑送到装配人员的取料位置,两侧的折边可以保证工件滑动过程中不会歪倒,尤其是针对带安装边的长条型工件,这种槽型结构的导向效果比普通的平面滑道好很多,不需要额外加装导向条就能保证工件的滑动姿态稳定。建模过程中对构件的壁厚做了等比例的合理化设计,在保证整体结构强度的前提下,尽可能减少不必要的实体冗余,既可以降低后续注塑、挤出或者钣金加工时的材料消耗,也能减轻构件自身重量,降低对支撑支架的载荷要求。针对不同的使用场景,该托槽的尺寸可以在基础模型上做参数化调整,比如输送较重工件时可以加大底部承托面的壁厚,加高两侧立边的高度;输送小型精密工件时可以缩小槽内宽度,提高导向精度,模型的各个特征都做了参数化关联,调整尺寸时不需要重新绘制草图,只需要修改对应参数就能快速生成适配不同工况的衍生型号。
