龙门式板材压合检测工装结构设计

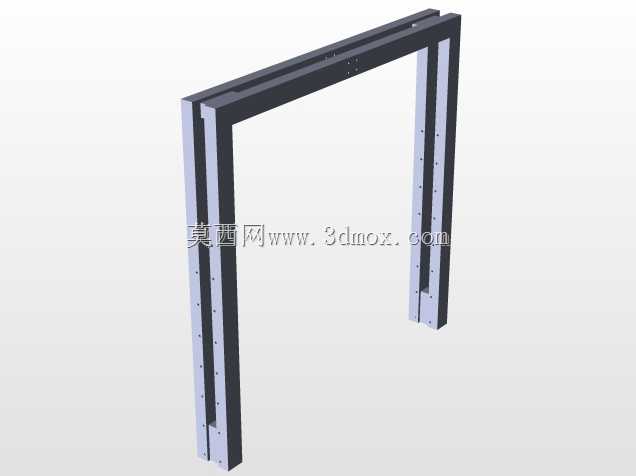

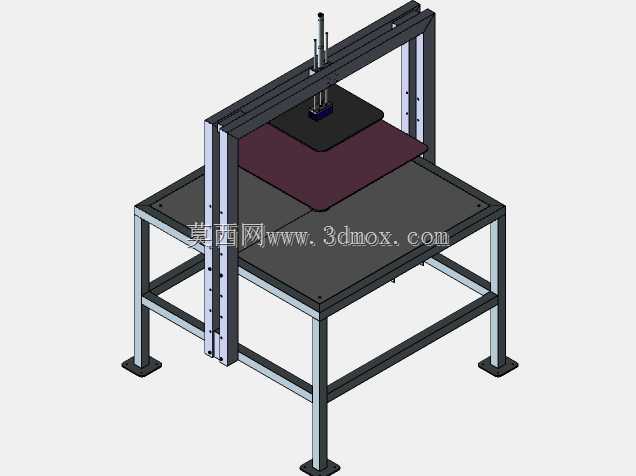

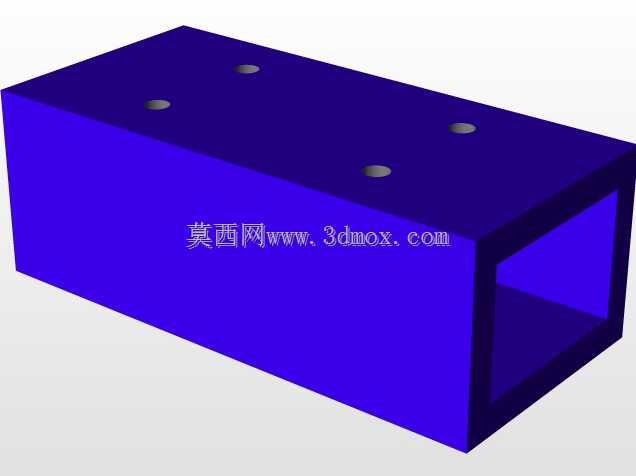

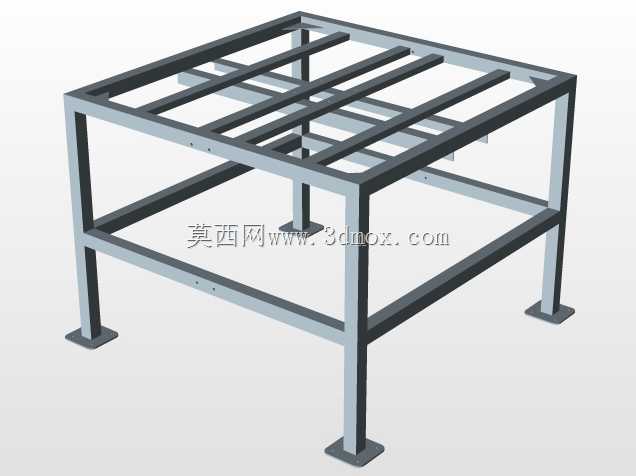

　　这套龙门式压合作业工装，主要面向平面类板材的压装、贴合度校验、静压测试类工序场景，常见于板式家具生产、泡棉板材复合、电子面板贴合、钣金平面度校验这类需要均匀施加垂直压力的生产环节。从结构布局来看，设备采用方通焊接搭建的一体式机架，底部为四立柱支撑的方形工作台面，台面预留了T型槽安装位，可根据不同加工工件的尺寸快速更换定位夹具，适配不同幅面的工件装夹需求。龙门横梁采用双立柱导向结构，垂直布置的压头组件沿立柱导轨做上下直线运动，压头驱动端采用气动或伺服电缸作为动力输出，可根据工艺需求调整下压行程与输出压力，避免压力过大造成工件变形，或是压力不足导致压合不到位的问题。设计阶段优先考虑了机架的刚性冗余，底部支撑脚采用可调式脚杯结构，

　　安装时可快速调平工作台面水平度，抵消地面不平整带来的安装误差，保证压头下压时的垂直度偏差控制在工艺允许范围内。压头末端配置了整块平整的压合板，压合板面积可根据常规加工工件的幅面选配，保证压力能够均匀传递到工件整个接触面，避免局部压力过大出现压痕或是局部压合不牢的问题。设备的安装边界需要结合作业场地规划，工作台面高度按照人体站立作业的舒适高度设计，操作人员无需过度弯腰即可完成工件上下料操作，两侧预留的操作空间足够单人完成工件定位、取放的全流程作业。机架后侧预留了动力元件、控制元件的安装位，可根据产线自动化需求加装光栅防护、位置传感器、压力反馈模块，实现压合过程的闭环控制，当压合压力达到设定阈值时自动保压，

　　保压时长可根据工艺要求自由调整，保压完成后压头自动回位，适配批量生产的节拍需求。从结构细节来看，双立柱的导向面做了精加工处理，导轨安装面的平面度、平行度公差严格控制，避免压头上下运行时出现卡滞、偏斜的问题，工作台面的钢板厚度经过挠度校核，满负载压合时台面的变形量控制在允许范围内，保证大尺寸板材压合时整个面的压力均匀性。这套结构没有冗余的复杂构件，后期维护时可快速拆解更换易损件，压合板、导向滑块这类损耗件都采用标准件选型，降低设备的后期运维成本。针对不同行业的工艺需求，这套结构还可做拓展改型，比如在压头位置加装加热模块，就可适配需要热压复合的板材加工场景，加装位移传感器就可实现压合厚度的精准检测，

　　在压合工序同时完成工件厚度尺寸的在线检测，减少后续单独检测的工序步骤。机架的焊接结构做了去应力处理，避免长期受力后出现机架变形，影响设备的压合精度，所有外露的结构件都做了倒角处理，避免操作人员上下料时被尖锐边角划伤，符合生产设备的安全设计要求。设备的动力管线全部沿立柱内侧布置，不会外露干扰操作人员的正常作业，也避免长期作业过程中管线被工件剐蹭造成破损。
