插接式导轨固定夹结构设计方案

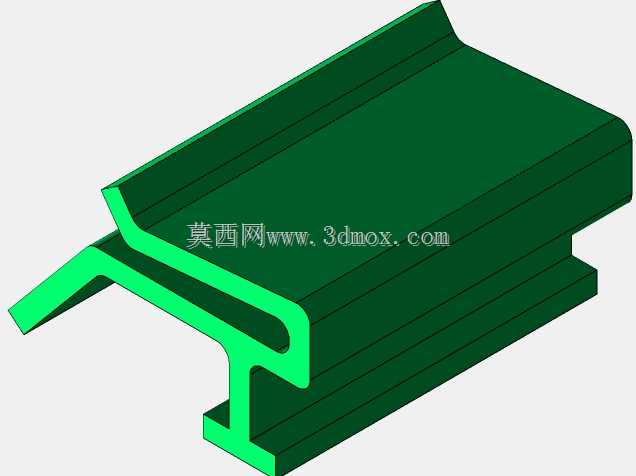

　　这类插接式夹子在工业装配场景里，主要承担型材导轨、钣金护板、线束走线槽的快速卡接固定作用，常见于自动化生产线的型材机架、电气柜内部安装梁、输送线侧边防护结构的拼接工位，无需额外打孔攻丝，靠自身弹性形变实现卡入锁紧，能大幅减少现场装配的紧固件用量，提升组装效率。从结构设计逻辑来看，该夹子采用双侧带导向斜边的插接端，卡入时前端的斜角会顺着安装槽的边缘滑入，随着推入深度增加，弹性臂发生可控形变，直到卡接凸台完全嵌入型材的预设卡槽内，此时弹性臂回弹完成锁止，反向拉拔时凸台的直角面会抵住卡槽侧壁，不会出现松脱。夹子的主体承力段做了加厚处理，对应安装后承受侧向载荷的区域，壁厚比弹性卡接臂厚30%左右，避免长期受载后出现塑性变形，

　　保证卡接的预紧力不会随使用时间衰减。安装边界方面，该夹子适配的卡槽开口宽度公差控制在±0.1mm范围内，卡入后整体突出安装基面的高度不超过12mm，不会和周边相邻的走线、运动部件产生干涉，相邻两个夹子的安装间距建议控制在200-300mm之间，针对有振动的工况可适当缩小间距到150mm，保证固定的可靠性。外形上采用对称式的截面设计，安装时无需区分正反方向，现场作业人员可以直接盲插操作，降低装配出错的概率。卡接到位后会有清晰的触感反馈，不需要额外工具检查是否安装到位，适合流水线批量装配的作业节奏。功能特性上，该夹子除了基础的固定作用，其弹性结构还能吸收一定的设备运行振动，避免硬连接带来的应力集中，在温差变化较大的车间环境里，

　　也能补偿型材热胀冷缩带来的微小尺寸位移，不会出现卡接处崩裂或者松脱的问题。设计时特意将卡接臂的形变区域做了圆弧过渡，没有尖锐的应力集中角，反复拆装50次以上也不会出现断裂，满足设备后期维护时反复拆卸调整的需求。和传统的螺丝固定方式相比，这种插接夹子不需要在型材上预钻安装孔，也不需要配合螺母使用，单点位的安装时间能缩短80%以上，同时不会因为打孔破坏型材的表面防腐层，适合铝合金、冷轧钢板等多种材质的安装基材使用。在实际选型时，需要确认安装卡槽的内槽深度、开口宽度和该夹子的卡接凸台尺寸匹配，若卡槽存在加工毛刺，需要提前清理毛刺再进行安装，避免毛刺阻碍弹性臂正常回弹，影响锁止效果。针对户外使用的工况，可选用添加了抗老化助剂的改性尼龙或者不锈钢材质的同结构夹子，提升耐候性，避免长期日晒雨淋后材质变脆失效。
