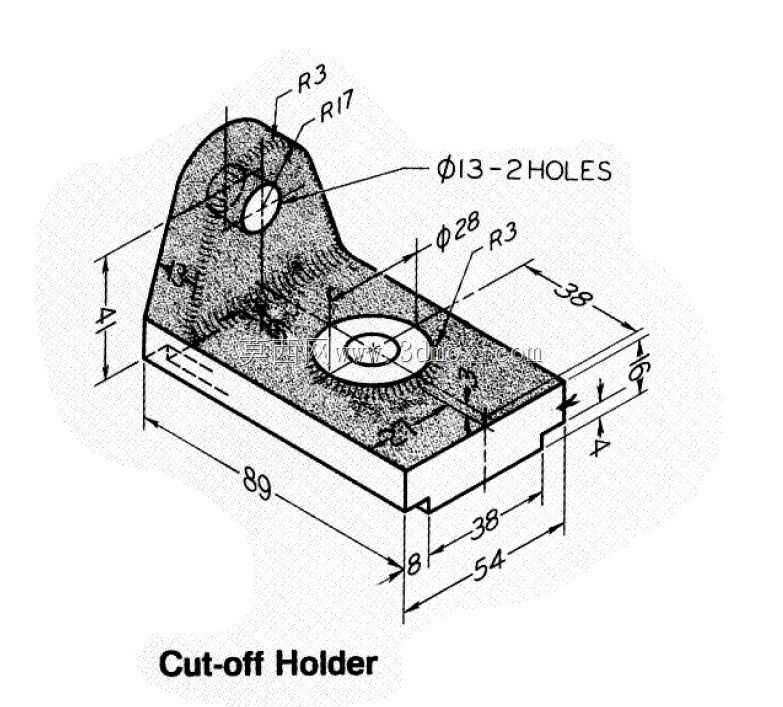

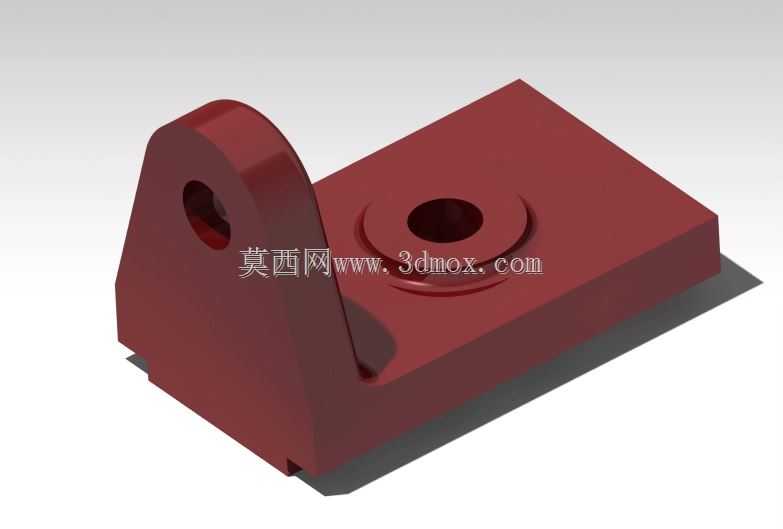

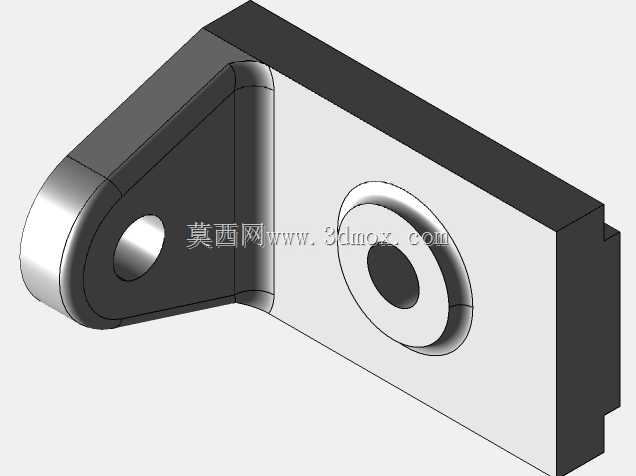

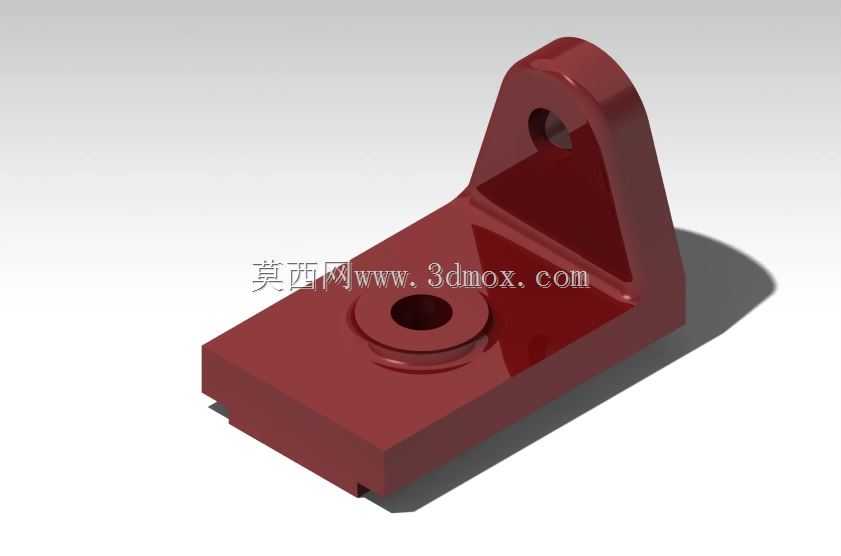

在棒料、型材切断加工的产线工位上,这类夹持支座是承担工件定位与切削反力承载的核心基础零件,区别于通用平口钳的多点夹持逻辑,该支座针对定长切断工序的重复性装夹需求做了定向结构优化,适配圆钢、扁钢等常规型材的切断工位,也可集成在半自动切断设备的进料端作为前置定位支撑使用。从结构功能来看,零件主体采用矩形基座作为承载基础,基座上设置的同轴凸台沉孔是核心安装定位特征,沉孔的台阶面可在安装时贴合配套紧固件的端面,避免螺栓受剪时出现应力集中,同时凸台结构抬升了安装面的高度,可减少基座底面的加工面积,降低大面积平面铣削的加工成本与平面度控制难度。基座一侧延伸出的立板结构是核心夹持受力部位,立板上开设的横向通孔用于穿装铰接销轴,连接活动压爪组件,
立板的外形采用圆弧过渡衔接基座顶面,既消除了直角处的应力集中隐患,也避免了工件送料过程中被锐边刮蹭损伤表面。设计过程中优先考虑了切断工序的受力特性,切断加工时刀具施加的径向切削力会直接传递到立板与基座的衔接位置,因此立板与基座的衔接处做了加厚处理,过渡圆弧的半径取值匹配常用型材切断时的最大切削反力,避免长期受交变载荷出现焊缝开裂或者结构变形的问题。安装边界方面,基座的底面为全平面加工,可直接贴合设备工作台的T型槽台面,通过沉孔内的螺栓完成锁紧固定,安装时不需要额外加工适配垫块,基座的长宽尺寸预留了足够的螺栓操作空间,常规内六角扳手可直接完成锁紧操作,不会出现与立板结构干涉的情况。立板上的销轴孔与基座安装沉孔的位置公差控制在合理范围,
保证装配后压爪的夹持面与基座基准面平行,避免装夹工件时出现偏斜,导致切断面出现斜口、毛刺超差的问题。实际应用场景中,该类夹持支座常配套气动或液压驱动的压爪使用,在自动化送料的切断产线上,工件送进到定长位置后,压爪绕销轴转动压紧工件表面,支座承担全部的切削反力,保证切断过程中工件不会出现窜动,相比全包裹式的夹具结构,这种单立板的开放式结构更方便工件上下料,尤其是针对长度较长的型材,侧面无遮挡的结构可以让工件从侧向快速就位,不需要从端部穿入夹具,大幅缩短单件装夹的辅助时间。结构细节上,立板的顶部做了圆弧收边,避免操作人员上下料时被锐边划伤,基座的边角处也做了小尺寸倒角处理,既去除了加工后的毛刺,也减少了零件周转过程中边角磕碰掉块的概率。
沉孔的深度设计兼顾了螺栓头的埋入需求,锁紧后螺栓头不会高出凸台表面,避免工件送料过程中与螺栓头发生剐蹭。销轴孔的内径公差选取间隙配合的精度区间,既保证销轴可以顺利穿装,也不会因为间隙过大导致压爪夹持时出现过大的旷量,影响装夹定位精度。从建模逻辑来看,该零件采用凸台拉伸、切除、圆角等基础特征即可完成全参数化建模,所有特征的参数可根据实际加工的型材规格、切削力大小做快速调整,比如加工大直径棒料时,可同步放大立板厚度、销轴孔直径以及基座的整体尺寸,不需要重构整体建模逻辑,适配不同规格切断设备的改造需求。在日常维护层面,该支座为一体式结构,没有易损的活动部件,长期使用中仅需要定期检查销轴孔的磨损情况以及安装螺栓的锁紧力即可,维护成本极低,适合在五金加工、型材下料、汽配零件切断等大批量生产的工位长期使用,其开放式的结构也方便清理切断过程中产生的铁屑,不会出现铁屑堆积在夹具缝隙中难以清理的问题,能有效减少铁屑卡滞导致的装夹定位偏差。
