带凸台安装座的钣金夹持固定夹子结构

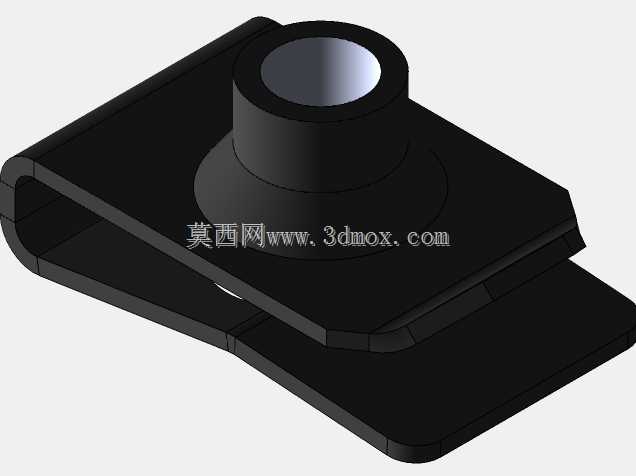

　　日常设备运维、工装搭建场景里，这类带凸台安装座的夹持夹子是很容易被忽略但实用性极强的小构件，和普通无安装位的长尾夹、弹簧夹不同，它不需要额外做绑带、胶粘的固定处理，顶部的带孔凸台可以直接穿装紧固件，把夹持组件整体固定在机架、面板或者设备侧壁上，不会因为设备运行的振动出现夹持位置偏移、脱落的问题。从结构设计逻辑来看，整个夹子采用一体弯折的钣金基体做夹持主体，弯折处预留了合理的圆角过渡，既避免了钣金弯折时的应力集中导致的开裂问题，也能让夹持臂保持足够的弹性形变空间，当需要夹持不同厚度的板件、管线或者标识牌时，夹持臂可以顺着弯折支点张开合适的开度，松开后依靠钣金自身的回弹力牢牢贴合被夹持物件的表面，

　　不会出现夹痕过深或者夹持力不足松脱的情况。顶部的凸台结构和钣金基体做了一体化的衔接，凸台中心的通孔是同轴加工的，穿装螺栓或者定位销的时候不会出现偏心卡滞的问题，凸台底部做了锥形过渡段，和钣金上表面的接触面积更大，当安装紧固件锁紧的时候，锁紧力可以顺着锥形面均匀分散到整个钣金基体上，不会因为局部应力过大把钣金接触面压变形，导致安装后出现歪斜。实际应用中，这类夹子的适配场景非常广，在电气柜布线作业里，可以用它夹持线束之后直接固定在柜体内壁，替代传统的扎带固定方式，后期检修调整线束走向的时候只需要掰开夹子就能重新排布，不需要剪断扎带重新捆扎，能大幅提升运维效率；在小型工装台的搭建过程中，它可以夹持薄铝板、亚克力挡板这类轻型防护件，

　　顶部凸台直接锁在工装架的铝型材槽位上，不需要额外焊接支架或者打孔攻丝，调整防护位置的时候只需要松开凸台的锁紧螺栓就能滑动调整位置；在户外设备的标识牌安装场景里，它可以直接夹在设备的外壳棱边，凸台位置固定标识牌，不需要在设备外壳上钻孔破坏防护涂层，避免钻孔位置出现锈蚀渗水的问题。从安装边界来看，这类夹子的夹持臂张开最大开度适配常见的1-6mm厚度的板材，夹持面做了微幅的压边处理，边缘没有尖锐的毛刺，夹持光滑表面的物件时不会刮伤工件表面的涂层或者镀层；顶部凸台的通孔适配常规的M4-M5规格紧固件，安装时不需要预留过大的操作空间，即使是在狭窄的设备夹层里，也可以用短柄螺丝刀完成锁紧操作。设计过程中需要重点把控两个核心参数，

　　一是钣金基体的选材厚度，厚度过薄会导致夹持回弹力不足，夹持重物的时候容易松脱，厚度过厚则会导致夹持臂张开需要的力过大，现场操作的时候很难掰开，常规选用0.8-1.5mm厚度的冷轧钢板做基体，表面做发黑或者喷塑处理就能满足多数场景的防锈和强度需求；二是凸台的高度尺寸，凸台过高会导致整体结构占用空间变大，在紧凑安装位里容易和周边构件发生干涉，凸台过矮则会导致紧固件锁紧的时候螺纹啮合长度不足，长期受振动容易出现螺纹松脱，常规凸台高度设置在8-12mm区间就能兼顾安装强度和空间占用需求。另外夹持臂的末端做了微幅的上翘处理，掰开夹子的时候不需要把手指伸到夹持缝隙里，顺着上翘的边缘就能轻松施力张开夹持口，现场操作的便利性更好，两个夹持臂的贴合面做了平面度校准，夹持的时候整个面均匀受力，不会出现局部点接触导致的被夹物件压痕或者夹持歪斜问题。和传统的螺丝固定、焊接固定方式相比，这种夹持结构属于无损安装的范畴，不需要对被安装的基材做打孔、焊接等破坏性处理，后期拆卸调整的时候不会在基材表面留下难以修复的痕迹，尤其适合需要频繁调整安装位置、或者不允许破坏原有设备结构的作业场景。在一些轻型物料的临时挂装场景里，它也可以作为临时挂点使用，夹持在设备机架的方管或者角钢棱边，凸台位置可以挂装小型工具、检测记录表之类的轻量物件，承重范围在5kg以内完全可以满足使用需求，不会出现滑落的问题。
