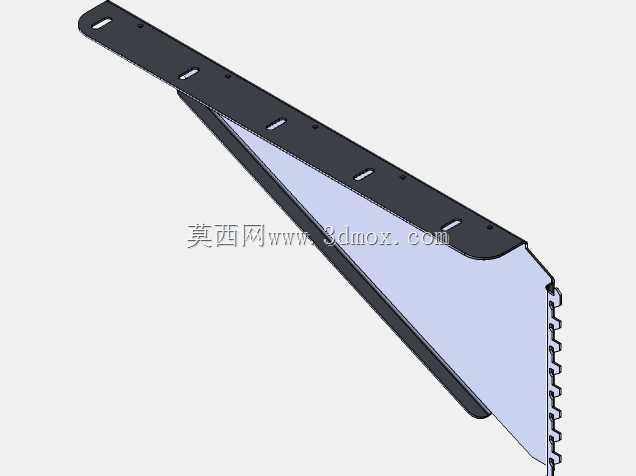

带锯齿卡位长条形三角加强支撑构件

　　这类带三角加强结构的长条形支撑件，常出现在需要单侧悬挑承重的设备工位场景中，比如生产线旁的物料导料槽侧边承托、轻型输送线的侧边挡边支撑、小型工装台的外延托架结构上，区别于普通平直角钢支撑，它的三角填充区域能在不额外增加整体板材厚度的前提下，大幅提升长悬臂状态下的抗弯折能力，避免长条形安装板在受垂直向下载荷时出现端部下挠变形。从结构细节来看，构件主体分为两个功能区段，长直段上均匀排布的长圆孔是安装调节位，现场装配时可以根据实际安装面的孔位偏差，沿着长圆孔的长度方向微调构件的固定位置，不需要在安装基座上重新扩孔或者补焊，能降低现场装配的适配难度，长直段的边缘做了折边处理，既可以消除钣金裁切后的锐边安全隐患，

　　也能进一步提升长直段自身的截面惯性矩，减少单块薄板受力时的板面翘曲问题。三角加强区的斜边与长直段、侧边卡位段形成封闭的三角受力结构，载荷从悬挑端传递到长直段安装面时，会通过三角斜板把部分垂直载荷分解为沿斜板方向的压应力，分散到整个构件的各个连接点位，不会让应力全部集中在长直段与侧边段的直角连接处，从根源上降低直角焊缝位置或者板材折弯位置的疲劳开裂风险。侧边带连续锯齿的卡位段是这个构件的核心功能设计，区别于普通光面侧边的支撑件，锯齿结构可以和配套的卡位槽、调节齿条配合，实现支撑高度或者悬挑长度的档位调节，不需要额外加装锁紧螺栓就能靠锯齿的咬合实现初步定位，调整到位后再穿入固定销钉即可完成锁止，在需要频繁调整支撑位置的导料、挡料工位上，

　　这种结构能大幅减少调整操作的时间，不需要反复松紧多个固定螺栓。设计这类构件时，首先要明确安装边界的限制：长直段的总长度需要匹配安装基座的可用安装面长度，保证至少有3个以上的安装孔位能和基座可靠连接，避免固定点过少导致构件受载时绕固定点翻转；三角加强区的斜边角度不能过小，否则斜板的长度会大幅增加，反而会占用过多的设备侧边空间，也不能角度过大，否则三角结构的力分解效果会大幅下降，接近直角的加强结构几乎起不到分散应力的作用，常规工况下30度到45度的斜边角度是兼顾空间占用和结构强度的最优区间。锯齿卡位段的齿形角度需要和配套的卡位零件匹配，齿距要对应常用的调节档位间隔，齿深不能过浅否则咬合时容易打滑脱开，

　　也不能过深否则会削弱卡位段自身的板材强度，导致受载时齿根位置出现断裂。实际选型应用时，要提前核算悬挑端的最大静载荷与动载荷冲击，比如输送线上的物料冲击、工装台放置工件时的瞬时冲击力，都要纳入载荷计算范围，根据载荷大小选择对应厚度的板材加工，避免板材厚度不足导致构件整体变形。安装时要注意长直段的安装面需要和基座表面完全贴合，如果基座表面存在焊接凸起或者不平整的位置，要提前打磨平整，否则固定螺栓锁紧后构件会存在内应力，长期受载时容易从应力集中的位置出现开裂。另外三角加强区的内侧转角位置，在加工时要预留合适的折弯圆角，不能直接折成直角锐边，锐边位置会存在加工残余应力，受交变载荷时很容易从折弯线位置萌生裂纹，逐步扩展后导致整个构件断裂。这类支撑构件不需要额外加装辅助支撑结构，单块构件就能完成悬挑承托与档位调节的双重功能，相比采用角钢焊接组合的支撑结构，一体化钣金折弯加工的构件生产效率更高，尺寸一致性更好，批量应用时的装配互换性更强，不需要对每个构件单独做适配修磨，在轻工生产线、小型物料输送设备、工位辅助工装的结构中应用十分广泛。
