镂空蜻蜓造型装饰性金属桨构件

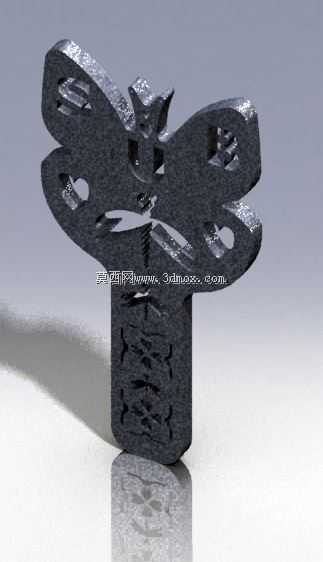

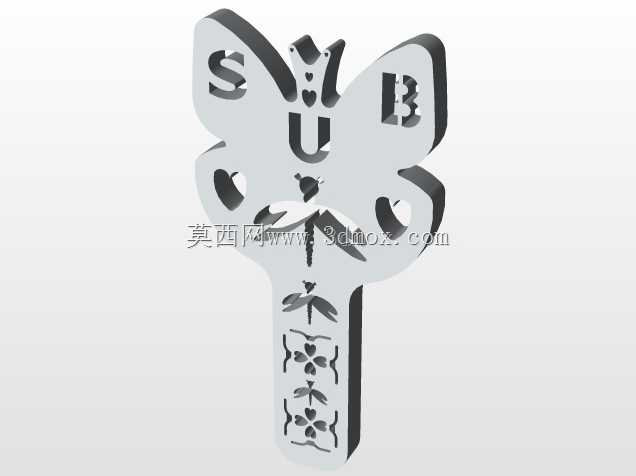

　　这类仿生蜻蜓造型的桨状构件，最初的设计需求来自文创装饰类五金配套场景，区别于常规传动用工业桨叶，它的核心应用场景覆盖桌面工艺摆件配套、小型文创装置的装饰传动端、主题展陈的互动构件区域，部分手工创意机械装置也会选用这类造型构件做视觉焦点部件，替代传统规整外形的桨件来强化装置的主题表现力。从功能特性上看，该构件采用一体式镂空结构设计，整体为对称式仿生蜻蜓轮廓，主体承力段为下部的柱状安装基座，上部延伸出四片对称的仿蜻蜓翼镂空结构，翼面开设多组不同轮廓的镂空槽，既减轻了构件整体自重，也让构件在低速转动时能透过镂空区域形成错落的光影效果，适配展陈场景的视觉需求。设计过程中首先确定了安装边界的尺寸约束，

　　下部柱状基座的外径与常规小型传动轴的安装孔径匹配，基座端面预留的安装孔位可适配顶丝锁紧、粘接两种固定方式，不需要额外做转接件就能直接装在直径6mm至8mm的输出轴上，安装时的轴向定位靠基座下端的轴肩实现，装配后伸出轴端的长度控制在50mm以内，不会和周边的防护结构、装饰外壳产生运动干涉。翼面部分的镂空排布做了动平衡校核，四片翼的镂空区域面积差控制在5%以内，低速转动时不会出现明显的偏摆振动，不需要额外做动平衡配重处理，适合转速不超过300rpm的低负载传动场景。构件的外形轮廓做了圆角过渡处理，所有棱边都做了R0.5的倒圆，没有尖锐的毛刺棱角，既避免了装配和使用过程中的划伤风险，也让金属表面处理后的质感更统一，做喷砂、

　　发黑或者电镀处理时不会出现棱边过蚀的问题。从结构强度角度考虑，翼面和基座连接的位置做了加厚过渡，厚度比翼面镂空区域厚1.2mm，避免转动过程中翼根位置出现应力断裂，即使是采用PLA、树脂这类3D打印材料制作，也能满足日常展陈转动的强度要求，如果采用金属粉末烧结或者铣削加工，整体结构的抗形变能力会进一步提升，可适配更长时间的连续运转场景。这类构件的设计没有采用常规工业桨叶的曲面扭角结构，所有翼面都处于同一平面上，因此它不具备流体推动的功能，不能用于水泵、螺旋桨这类需要流体推力的设备上，核心作用是视觉装饰与低负载的传动标识，比如在主题橱窗的动态装置里，它转动时的镂空轮廓会在背景板上投射出蜻蜓形态的动态光影，

　　比普通的圆形转盘更有主题辨识度。在建模过程中，对称结构的处理采用了镜像特征完成，先绘制单侧翼面的轮廓草图，通过两次正交镜像得到四片翼的整体轮廓，再通过拉伸切除做出镂空区域，最后和下部的安装基座做合并布尔运算，整个建模过程没有复杂的曲面特征，结构规整，后续如果要调整尺寸，只需要修改草图的轮廓尺寸和拉伸参数就能快速衍生出不同大小的同系列构件，适配不同尺寸的装置安装需求。安装基座的中心孔做了公差适配设计，孔的公差带取H7，和常规g6公差的输出轴配合时属于间隙配合，装配时不需要大力敲击就能顺利套入，顶丝孔的位置设置在基座侧面的居中位置，锁紧后顶丝能垂直压在轴的平面上，固定后不会出现转动打滑的问题，即使长期正反转切换也不会出现位置偏移。翼面的镂空图案没有采用完全规则的几何形状，而是结合蜻蜓翅膀的脉络做了简化处理，既保留了仿生的识别度，也不会因为镂空槽过于细碎导致加工难度提升，不管是采用数控铣削、线切割还是3D打印工艺，都能顺利加工出完整的轮廓，不需要做额外的支撑结构，加工后的成品轮廓清晰度高，不会出现边角缺损的问题。
