弧形触发式机械锁止执行构件结构

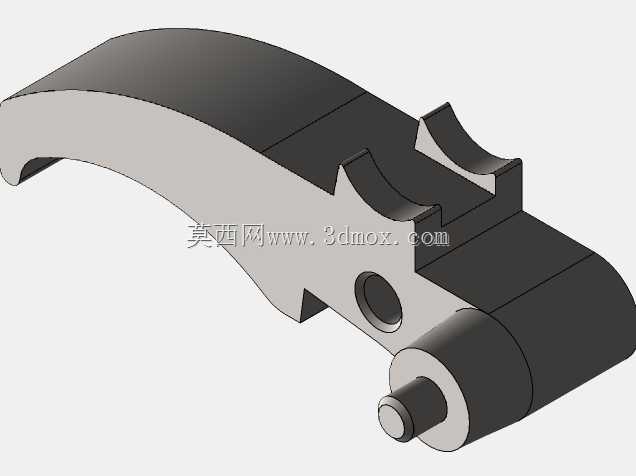

　　该构件多用于需要触发式锁止与释放的机械联动场景，常见于小型工装夹具的触发锁止模块、自动化产线的工位挡停触发单元、便携设备的卡扣式锁紧机构中，作为触发动作的核心执行件，承担受力传递、位置锁止、触发释放的多重功能，在需要单次按压或拨动即可完成锁止/解锁切换的机械结构里，这类构件的结构合理性直接决定整套机构的动作可靠性与使用寿命。从结构设计逻辑来看，构件整体采用弧形过渡的主体构型，是为了适配安装空间内的弧形避让需求，避免与周边做回转运动的相邻部件发生运动干涉，主体上部设置的两组对称卡槽结构，用于卡接配套的锁止销，卡槽的圆弧面做了适配销径的曲率设计，保证锁止销卡入后能形成稳定的面接触，减少局部应力集中，

　　避免长期受载后出现卡槽变形导致的锁止失效。构件端部的阶梯轴结构，是整个部件的安装回转基准，轴段的直径差形成的轴肩用于限定构件的轴向安装位置，最端部的小孔为弹性圆柱销安装孔，用于与配套的驱动拨杆连接，传递触发动作的扭矩，安装时该轴段与基座上的滑动轴承配合，保证构件绕轴转动时的同轴度，转动间隙控制在0.02mm以内，避免触发动作出现虚位。主体侧面的通孔为复位弹簧安装位，弹簧一端抵接在基座内壁，另一端卡入该孔内，为构件提供复位力矩，保证触发动作完成后构件能自动回到初始锁止位置，孔的深度经过精确计算，既保证弹簧有足够的安装空间，又不会穿透主体壁厚影响结构强度。构件的弧形外表面做了平滑过渡处理，没有尖锐棱角，

　　一方面是减少动作过程中与相邻部件的刮擦，另一方面也能降低应力集中系数，提升构件的抗疲劳强度，在承受反复冲击载荷的工况下，平滑过渡的结构能将应力分散到更大的面积上，避免棱角处出现裂纹萌生。从安装边界来看，该构件的回转中心到弧形最远端的距离为构件的最大回转半径，安装时需要在基座上预留对应半径的回转空腔，空腔内壁与构件外表面的间隙控制在1mm左右，既保证构件转动时无卡滞，又避免间隙过大导致杂物进入机构内部。上部卡槽的位置精度直接决定锁止行程，卡槽的对称度公差控制在0.05mm以内，保证两侧锁止销能同步卡入，不会出现单侧受力的情况。端部阶梯轴的同轴度公差为0.03mm，避免安装后出现转动卡滞、磨损不均的问题。在实际工况中，

　　该构件承受的载荷主要为触发瞬间的冲击载荷与锁止状态下的静载荷，因此结构设计时在卡槽与主体连接的位置做了局部加厚处理，提升该位置的抗弯强度，避免长期受载后出现卡槽断裂的问题。弧形主体的壁厚经过受力仿真优化，在保证整体强度满足1000N静载荷要求的前提下，尽可能减小壁厚，降低构件整体重量，减少触发动作需要的驱动力，适配小型驱动机构的出力范围。这类触发构件的设计核心在于平衡动作行程、锁止可靠性与安装空间的矛盾，弧形构型的选择正是为了在有限的安装空间内，获得足够的锁止行程，同时保证动作过程中力的传递方向始终处于构件的强度最优方向，避免出现侧向分力过大导致的构件变形。在实际装配调试时，需要先将复位弹簧装入侧面通孔，再将端部阶梯轴压入基座的轴承孔内，装入弹性圆柱销连接驱动拨杆，最后手动拨动构件测试转动顺畅度，确认卡槽与锁止销的对位精度，调整弹簧预紧力，保证触发力度处于合适区间，既不会因为预紧力过大导致触发需要的力过大，也不会因为预紧力过小导致锁止不可靠、受振动时意外解锁。
