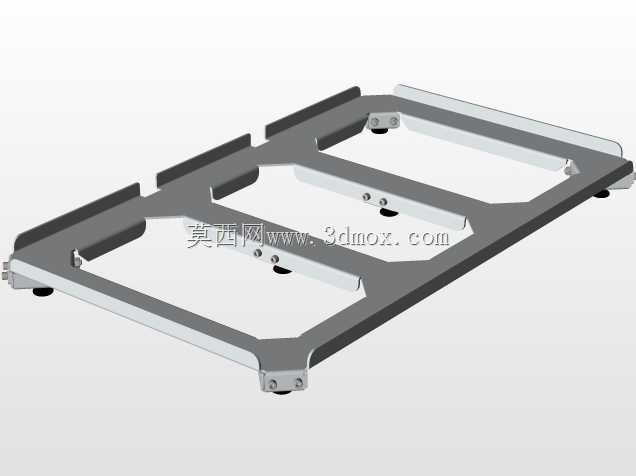

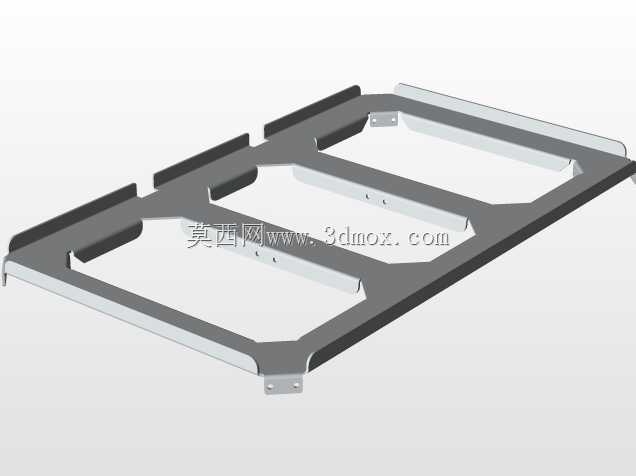

三槽式金属安装承载框架结构设计

　　这款三槽式金属承载框架，在工业现场的应用场景覆盖多类电子设备内置安装、工控模组承载、精密部件定位固定等环节，常见于需要对多块同规格板状部件进行并排限位安装的设备内部，比如工业控制机箱内的功能板卡固定、检测设备内的样件承载工位、通讯设备内的模块安装基座等场景，能够同时为三块独立的板状部件提供稳定的安装基准与侧向防护。从实际用途来看，该框架并非独立的功能设备，而是作为设备内部的配套支撑构件存在，核心作用是为被承载部件提供统一的安装定位基准，同时通过自身的结构强度分散部件安装后的受力，避免板状部件在设备运输、运行振动过程中出现移位、形变，框架边缘设置的黑色缓冲条，能够在部件装入后填充框架与部件侧边的间隙，吸收振动能量，

　　同时避免金属框架边缘的锐边划伤被承载部件的表面涂层或线路。从功能特性上分析，框架采用一体化钣金折弯后焊接成型的结构，整体为扁平矩形构型，三个贯通的矩形槽位尺寸统一，槽位之间的加强筋与框架外边框为等厚金属板材加工而成，保证三个安装位的结构强度一致，不会出现单侧受力形变的问题；框架边角处做了切角避让处理，能够适配机箱内部的安装立柱、走线槽等周边结构，避免安装时出现干涉；框架底部设置的几个小型定位凸点，能够卡入安装基座的对应定位孔内，不需要额外打过多的固定螺丝就能完成框架本身的预定位，降低装配时的对位难度。设计思路上，这款框架优先考虑了装配效率与长期使用的可靠性，没有采用复杂的拼接结构，而是用整块板材通过激光切割下料后，

　　折弯出侧边的安装挡边，再对挡边与主面板的连接位置做满焊处理，焊接后整体打磨平整，保证框架的平面度公差控制在合理范围内，避免因为框架平面度超差导致装入的板状部件出现翘曲；三个槽位的开设一方面是为了减轻框架自身的重量，减少金属材料的用量，另一方面能够让被承载的板状部件背面暴露在设备内部的通风路径中，提升部件工作时的散热效率，避免热量在框架与部件之间积聚；边缘的缓冲条采用嵌入式安装方式，在框架侧边的挡边上预开了安装槽，缓冲条卡入后不会因为反复拆装部件出现脱落，缓冲条的材质选用耐老化的弹性橡胶，长期在设备内部的温湿度环境下不会出现硬化、脱落的问题。关于外形尺寸与安装边界，这款框架的整体长宽尺寸适配标准19英寸机箱内部的横向安装空间，

　　厚度控制在较薄的区间内，不会占用过多的机箱内部纵深空间，三个槽位的内尺寸匹配常规工业板卡的外形尺寸，槽位边缘到框架外边框的距离预留了螺丝安装的操作空间，装配时可以从框架正面直接将板状部件沿槽位推入，到位后通过侧边的固定点完成锁紧；框架安装到设备基座时，底部的定位凸点高度不超过2mm，不会额外增加整体的安装高度，框架侧边的挡边高度略高于被承载部件的厚度，能够对部件的侧边形成全高度的防护，避免部件在受到侧向冲击时直接从框架内脱出。在实际建模过程中，需要重点关注折弯处的圆角处理，避免折弯时出现板材开裂的问题，同时焊接位置的焊缝要做内凹处理，打磨后不能突出框架的安装平面，否则会导致框架安装后与基座之间出现间隙，影响安装的稳定性；槽位的边角处做了小圆角过渡，避免应力集中导致框架在长期受力后出现裂纹，缓冲条的安装槽尺寸要匹配橡胶条的压缩量，保证卡入后有足够的抱紧力，不需要额外涂胶就能固定。
