管式框架结构小型载人代步车架结构

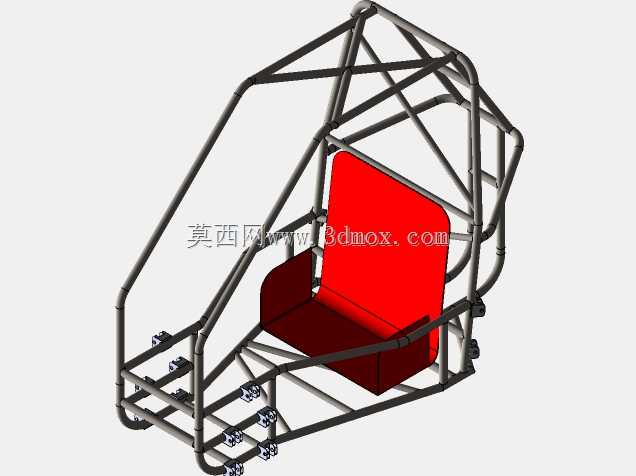

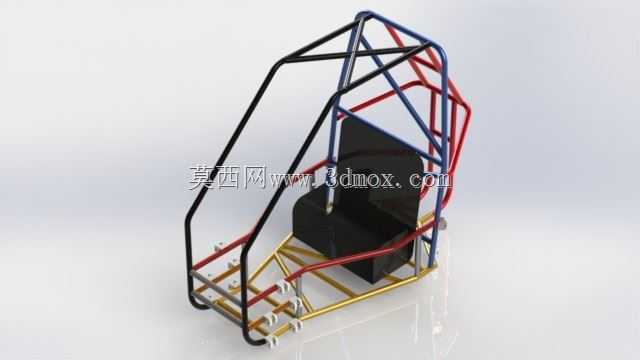

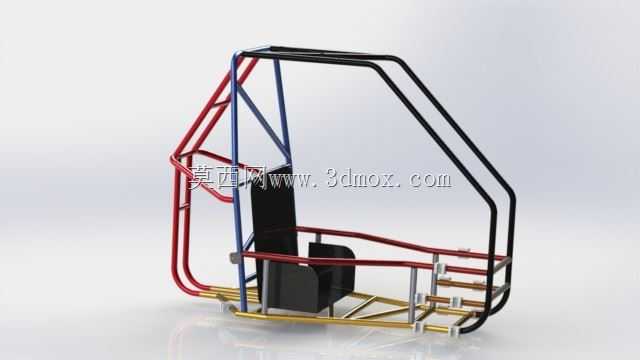

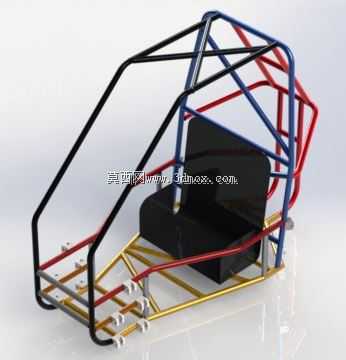

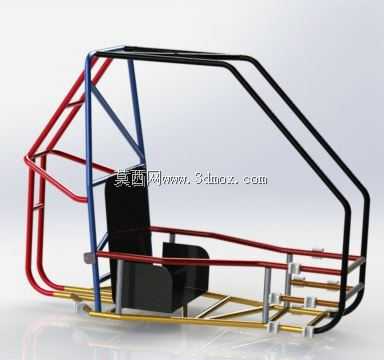

　　该管架式车架结构主要面向小型场地代步、短途接驳类低速载人载具开发，常见应用场景覆盖园区巡检、厂区内部转运、景区短途观光、休闲娱乐类小型载具的底盘承载主体，区别于传统冲压焊接式乘用车车架，该结构采用圆管弯折拼接的空间桁架形式，在控制整体自重的前提下实现足够的扭转刚度与碰撞防护能力。从实际使用需求出发，这类车架不需要适配高速行驶的复杂工况，核心承载需求集中在单人驾乘的重量承载、低速碰撞下的结构防护、以及上部覆盖件、行走机构、动力单元的安装接口预留。设计过程中首先确定驾乘人员的坐姿人机边界，以成年男性95百分位人体尺寸为基准，预留足够的腿部伸展空间、座椅安装位置以及侧向安全间隙，驾乘区域的侧向管架高度刚好覆盖人体躯干侧面，

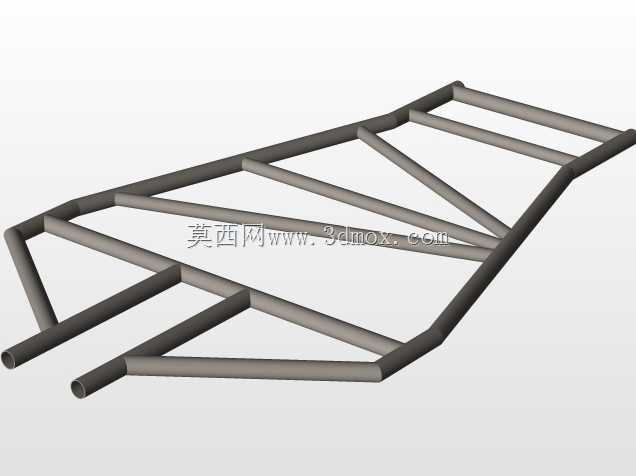

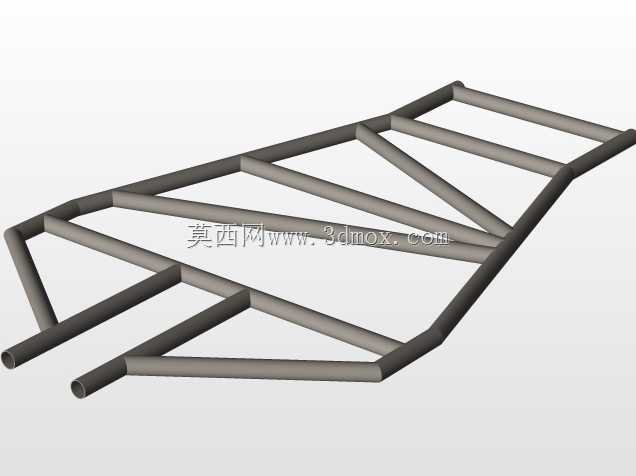

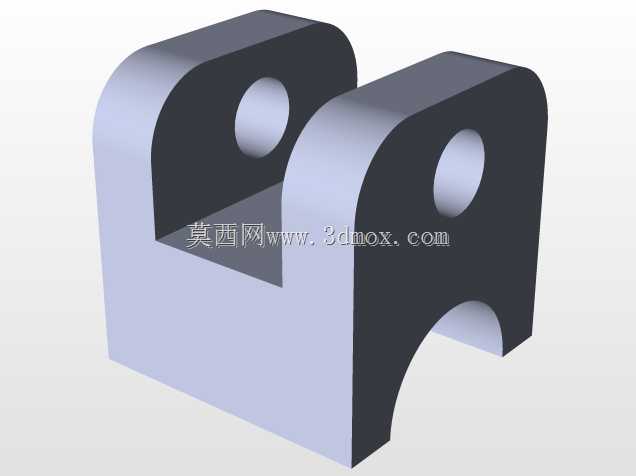

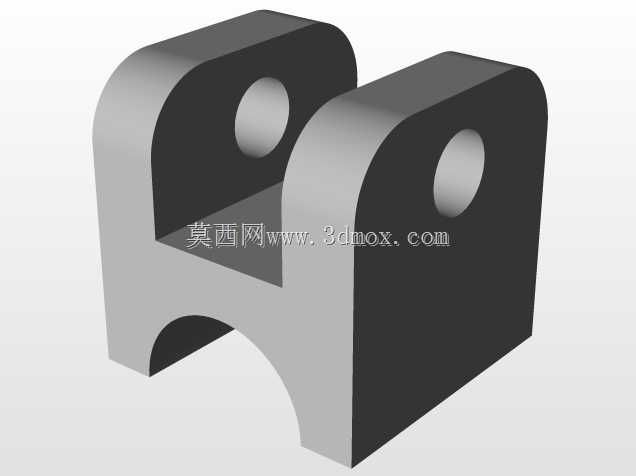

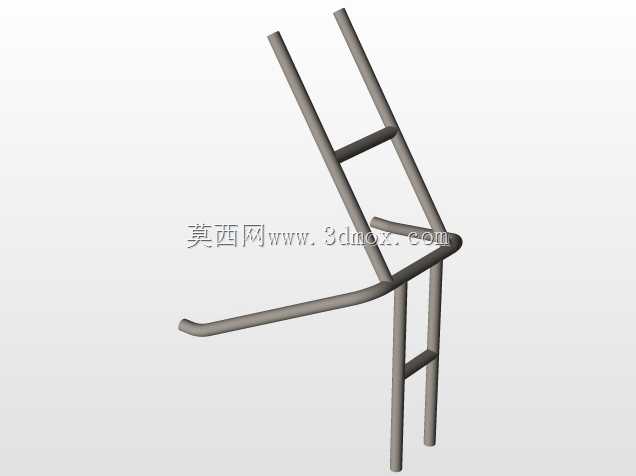

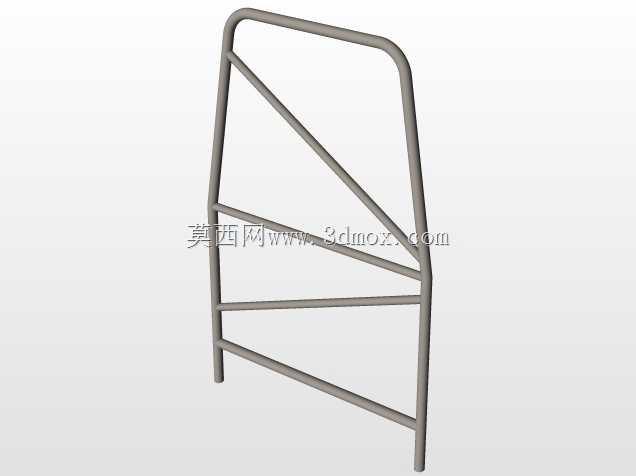

　　在发生侧倾或低速碰撞时能够形成有效防护，避免人员直接接触外部障碍物。车架的主承力管采用大直径圆管沿纵向布置，从前端的行走轮安装位一直延伸到后端的动力轮安装区域，形成连续的纵向承力梁，侧向通过多组斜向布置的圆管形成三角形稳定结构，抵消行驶过程中产生的侧向扭转力矩，避免车架在颠簸路面出现形变。上部的防滚架结构与主车架采用一体化焊接设计，不需要额外加装防护构件，管架的弯折半径统一匹配常用弯管设备的加工参数，减少定制弯折工装的投入，所有管段的连接节点都采用相贯线切割处理，保证拼接时的贴合面积，提升焊接连接强度。车架底部预留了标准的动力单元安装位，可适配小型电动驱动桥或者小排量燃油动力单元，安装孔位采用通用化间距设计，

　　方便后续根据不同的动力配置调整安装方案，前端的转向机构安装位预留了足够的转向行程空间，避免转向过程中杆件与车架管发生运动干涉。座椅安装区域设计了下沉式承托结构，相比平板式安装结构能够降低整车重心，提升行驶过程中的稳定性，同时座椅固定点直接与主纵向承力管连接，将驾乘人员的重量直接传递到主承力结构上，避免局部应力集中。车架的整体外轮廓尺寸控制在小型载具的通行边界内，宽度满足单人驾乘同时预留侧向操作空间，长度覆盖前后轮安装距以及驾乘区域，高度满足人员坐立时的头部空间同时避免整体重心过高，所有外露的管架端部都设计了封堵结构，防止使用过程中进入积水、杂物造成管内壁锈蚀。从装配角度考虑，该车架的所有管段都可以在完成弯折、

　　切割后通过工装定位一次性焊接成型，不需要复杂的多工序拼接，焊接完成后整体进行抛丸、喷塑处理即可完成表面防护，适配小批量生产的加工条件。在结构强度校核层面，针对常见的满载颠簸、低速正面碰撞、侧向倚靠等工况，通过调整斜向支撑管的布置位置与管径参数，在控制整体重量的前提下将关键节点的应力控制在材料许用应力范围内，避免出现局部应力过大导致的开裂问题，车架的前后端都预留了外覆盖件的安装孔位，可根据不同的外观需求加装塑料或者金属外壳，不需要对主体管架结构进行改动。
