工业条缝式锥形过滤篮结构设计

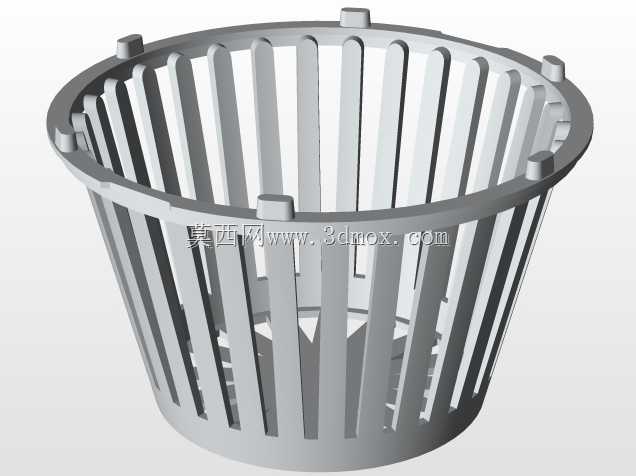

　　在固液分离、物料筛分类工业设备的核心功能段，这类锥形条缝结构的过滤构件是决定筛分精度与处理效率的核心接触部件，日常在离心脱水设备、重力式溜槽筛分装置、管道前置过滤单元、食品加工原料沥水工段都能见到同结构构件的应用，区别于平面滤网的平铺式过滤逻辑，锥形结构的设计本身就自带物料导流属性，进入筛篮内部的待处理物料会顺着锥面的倾斜角度自然向底部滑移，不会在筛面局部形成堆积堵料的死区，能大幅降低连续作业过程中的人工清网频次。从结构细节来看，整个筛篮采用等宽竖向条缝作为过滤通道，条缝的间隙尺寸直接对应筛分精度等级，设计时需要根据待分离物料的最小截留粒径确定缝宽，所有竖向筛条采用等间距排布，上下两端分别与顶部、底部的环形支撑圈做刚性连接，

　　顶部支撑圈的外径尺寸需要匹配设备安装位的密封槽边界，安装时通过压圈或者快拆卡箍实现端面密封，避免未经过滤的物料从筛篮与设备腔体的间隙处短路流出。筛条的截面采用梯形设计，也就是面向进料侧的缝口宽度略小于出料侧的缝宽，这种结构能有效避免颗粒物料卡在缝道内部造成堵塞，颗粒一旦穿过进料侧的窄缝就会顺着梯形的扩口通道直接排出，不会在缝内形成卡滞。锥度的取值是这类构件设计的核心参数之一，锥度过大时物料下滑速度过快，会缩短物料在筛面的停留时间，导致筛分不充分；锥度过小则物料滑移动力不足，容易在筛面堆积造成过载，设计时需要结合物料的安息角、设备的处理量要求综合核算，常规工况下锥角取值在15度到30度区间适配大多数散状物料的筛分需求。

　　顶部环形圈上均匀分布的凸台是定位限位结构，安装时凸台卡入设备腔体对应的定位槽内，能避免作业过程中筛篮受物料冲击发生周向转动，保证结构的稳定性。整个构件的受力路径也经过了针对性优化，竖向筛条同时承担过滤与结构支撑的双重作用，不需要额外增加内部支撑筋，既减少了构件本身的重量，也避免了内部支撑件对物料流动造成的阻挡，降低了物料挂壁残留的概率。在不同应用场景下，这类筛篮的材质选择也有明确区分，处理腐蚀性物料时采用316L不锈钢材质，普通工矿作业场景采用304不锈钢即可，针对磨琢性较强的矿浆类物料，还可以在筛条表面做硬化处理提升耐磨性能，延长构件的使用寿命。安装边界方面，筛篮的总高度需要匹配设备腔体的有效安装深度，

　　底部收口的直径要对应设备出料口的通径，保证筛分后的物料能顺利进入出料通道，不会在底部形成积料区。实际建模过程中，需要重点保证所有条缝的间隙一致性，避免局部缝宽超标导致筛分精度下降，同时要校核环形支撑圈与筛条连接位置的焊接强度，因为设备作业过程中尤其是离心筛分工况下，筛篮会承受较大的径向载荷，连接位置的强度不足很容易出现筛条脱落、结构变形的问题。另外，筛条的边缘需要做倒钝处理，避免安装和维护过程中划伤操作人员，也能减少纤维类物料挂在锐边上造成的筛面堵塞。这类结构相比冲孔板筛网，有效开孔率更高，相同筛分面积下的处理量能提升30%以上，而且条缝的缝隙精度更容易控制，适合对筛分精度要求较高的作业场景，在工业废水预处理、果蔬加工沥水、矿山煤泥脱水、化工原料分级等工段都有非常广泛的适配性。
