在工业流体输送、液压控制、气动调节类管路系统中,隔水管类部件是保障介质隔离、流道规整、管路对接精度的核心配套结构,这款调节器配套隔水管的设计,完全围绕调节器安装工况下的介质分隔、装配适配、长期运行稳定性需求展开。从实际应用场景来看,这类隔水管多配套在压力调节类阀组、流体参数调节器的安装工位,承担不同压力区间介质的物理分隔作用,避免不同腔室的介质出现串流、渗漏问题,同时为调节器内部的运动部件提供规整的流道边界,减少介质流动过程中的紊流、压损异常问题。

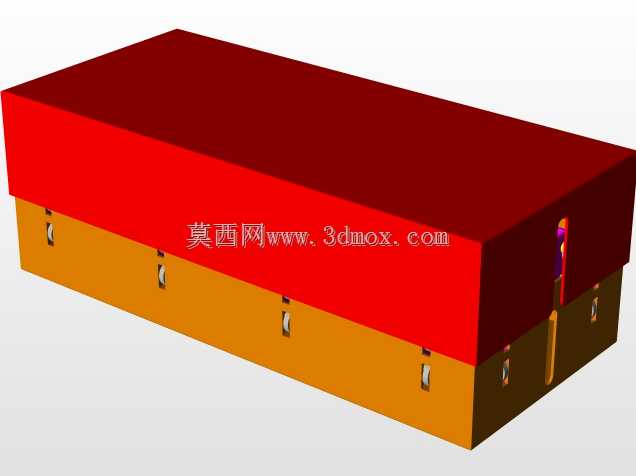

从结构设计思路来看,这款部件采用上下分层的组合式长方体构型,上层为密封承压段,下层为对接安装段,整体没有多余的异形曲面,所有棱边均做了工艺倒角处理,既方便加工过程中的装夹定位,也能避免安装过程中锐边划伤密封件或者作业人员。上层的密封段采用平整的顶面设计,能够和调节器的上盖密封面完全贴合,配合密封垫片即可实现端面的静密封,侧面预留的开槽结构,是专门为调节器内部的调节杆、阀芯运动预留的避让空间,开槽的宽度和深度完全匹配对应型号调节器的运动件行程范围,既不会因为间隙过大导致密封失效,也不会因为间隙过小造成运动件卡滞。下层的安装段沿长度方向均匀布置了多组定位卡槽,这些卡槽的位置和尺寸完全匹配调节器底座的安装凸台,安装时直接卡入即可完成径向定位,不需要额外设计定位销结构,大幅降低了装配复杂度,同时卡槽的深度经过反复校核,能够保证安装后上下层的同轴度偏差控制在0.1mm以内,避免因为安装错位导致的密封面受力不均问题。
从安装边界尺寸来看,整体采用规整的长方体构型,长度方向的尺寸完全适配对应规格调节器的内腔长度,宽度方向和调节器内腔的宽度保持0.2-0.3mm的间隙,既方便装配时的顺利推入,也不会因为间隙过大导致部件在腔体内出现窜动;高度方向的尺寸经过精准计算,安装后上层顶面和调节器上盖的压缩量保持在密封垫片的合理压缩区间内,既保证密封比压满足承压要求,也不会因为压缩量过大导致垫片永久变形失效。在材料选型的适配性上,这种结构设计可以兼容多种工程塑料、金属材质的加工需求,如果是低压气动调节场景,可以采用改性尼龙材质注塑成型,成本低重量轻,同时具备不错的耐介质腐蚀性能;如果是中高压液压或者水工调节场景,可以采用黄铜或者不锈钢材质机加工成型,承压能力更强,长期使用不会出现形变。
在实际工况运行中,这款隔水管的结构设计还考虑了介质流动的平顺性,内部流道的转角位置均做了圆弧过渡处理,避免直角转角造成的介质冲蚀、噪音增大问题,同时隔水管的壁厚经过强度校核,在额定工作压力下不会出现鼓胀、开裂问题,壁厚的均匀性控制在±0.05mm以内,避免因为壁厚不均导致的受力变形差异。和传统的一体式隔水管结构相比,这种分层卡装的设计还有一个明显的优势,就是后期维护拆卸更加方便,当调节器需要清理内部杂质、更换密封件的时候,不需要借助专用工具就可以将隔水管取出,清理完成后直接卡装复位即可,大幅降低了设备维护的时间成本。另外,部件表面的粗糙度要求也根据不同工位做了区分,密封面位置的粗糙度控制在Ra1.6以内,保证密封贴合的紧密性,安装卡槽和流道内壁的粗糙度控制在Ra3.2以内,既满足介质流动的顺滑要求,也不会过度提高加工成本。在和调节器其他部件的配合上,这款隔水管的设计完全规避了和调节弹簧、阀芯组件的运动干涉,所有可能和运动件接触的位置都做了让位处理,保证调节器在全行程调节过程中,运动部件都不会和隔水管发生剐蹭、卡滞,保障调节动作的顺畅性。
