快装式十字定位工装夹具结构设计

　　在工装夹具的实际应用场景里，这类带十字槽的定位块常被用于小型工件的快速装夹工位，尤其是在流水线旁的手动装配、小批量零件的铣削定位工序中，能够替代复杂的多螺栓压紧结构，实现工件的快速对位与固定。从结构设计逻辑来看，主体采用圆角过渡的块状基体，边缘做了大圆弧倒角处理，一方面是为了避免工装在搬运、安装过程中出现锐边划伤操作人员的情况，另一方面也能减少工装与安装基座之间的应力集中，提升反复装夹后的结构耐用性。基体上的六个通孔分为两组对称排布在十字槽的两侧，每组三个孔的孔距经过公差匹配，能够适配M6规格的内六角安装螺栓，安装时可以通过对角预紧的方式将定位块固定在工装台的T型槽或者专用基板上，安装边界的孔位设计预留了足够的扳手操作空间，

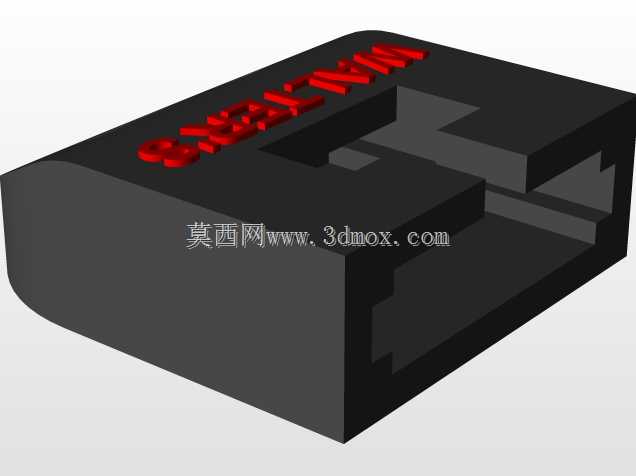

　　不需要额外加工沉头避让位，现场装配时普通内六角扳手即可完成锁紧操作。中间的十字槽结构是整个工装的核心功能区，槽宽尺寸匹配标准十字形定位销的外径公差，槽深控制在定位销有效配合长度的三分之二位置，既能够保证定位销插入后不会出现径向晃动，又能避免槽深过大导致的销子卡滞、排屑困难问题，槽体的四个内角做了微小的圆角过渡，消除铣削加工时的刀具清角残留，同时也能减少定位销反复插拔后的内角磨损，延长工装的使用寿命。基体表面的红色标识区域采用凹刻填漆工艺，在实际车间使用场景中，操作人员可以快速识别工装的定位方向，避免反向装夹导致的工件定位偏差，这类标识在多工位轮换的工装组里作用尤为明显，能够大幅降低换型时的出错概率。

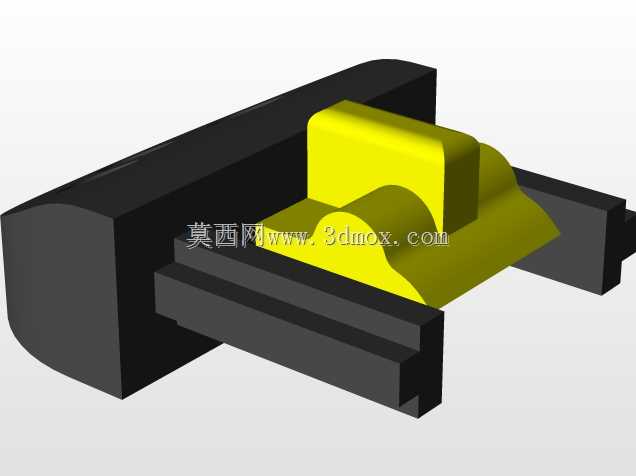

　　黄色的十字定位块采用与基体不同的材质，一般选用耐磨性更好的铜合金或者工程塑料制作，作为易损件可以单独更换，不需要整体报废整个定位基体，日常维护时只需要将磨损的十字块从槽中取出替换即可，维护成本远低于整体式定位工装。从安装适配性来看，整个定位块的底面做了平面度公差控制，安装后与基板的贴合间隙不超过0.02mm，能够保证定位精度的稳定性，不会因为底面翘曲导致定位销倾斜，进而影响工件的装夹同轴度。在实际使用过程中，这类定位工装不需要额外的压紧组件，配合对应的十字头工件，只需要将工件的十字凸台对准槽位插入，依靠配合公差即可实现周向与径向的完全定位，装夹时间相比传统螺栓压板结构缩短70%以上，非常适合小批量多品种的柔性生产工位，

　　尤其是在教学实训、小型机加工坊的日常作业中，这类结构简单、维护方便的定位工装往往比复杂的液压、气动夹具拥有更高的投入产出比。设计过程中也充分考虑了加工工艺性，整个基体的外形可以通过普通铣床一次装夹完成铣削加工，六个安装孔可以采用钻模批量钻孔，十字槽的加工只需要选用对应宽度的键槽铣刀走十字路径即可完成，不需要特殊的定制刀具，普通机加工车间都能完成制造，加工成本控制在较低区间。同时基体的厚度设计兼顾了刚性与重量，整体重量不到一公斤，操作人员可以单手完成搬运与换型安装，不需要借助起重设备，换型效率更高。在长期使用的磨损补偿方面，十字槽的侧壁预留了0.1mm的修磨余量，当长期使用出现槽宽磨损超差时，可以通过铣削侧壁加装镶套的方式修复工装，进一步延长工装的全生命周期使用寿命，减少生产现场的工装备件库存压力。
