带侧锁止结构圆柱定位工装组件

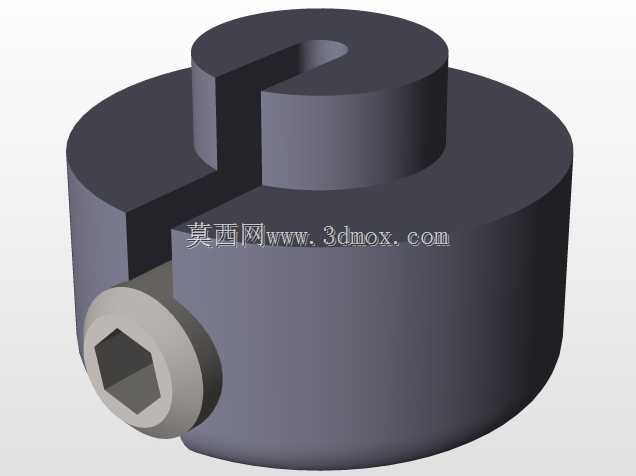

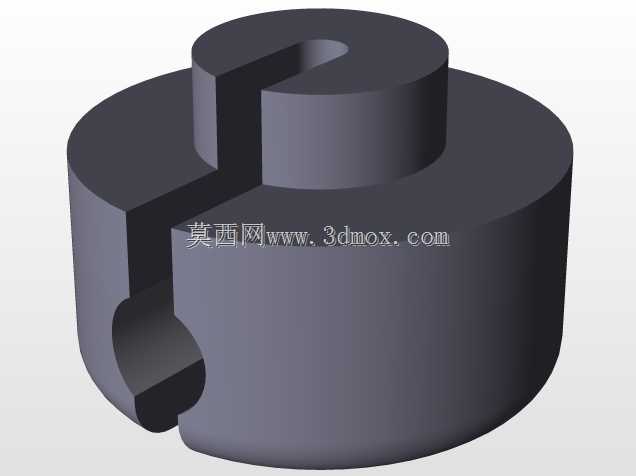

　　螺丝端部会直接顶紧定位件的柄部侧壁，既能限制定位件的轴向窜动，也能避免定位件在卡槽内转动，锁止后的刚性足够应对普通装配、检测场景下的侧向受力，不会出现定位偏移的问题。侧面的锁止螺丝采用内六角圆柱头结构，对应的安装孔做了沉头设计，螺丝拧紧后头部完全沉入基座侧壁内，不会突出基座外圆面，这样基座嵌入安装孔的时候，不会因为螺丝头部突出出现卡滞，也能避免螺丝头部被工位上的工件、工具磕碰导致变形，后续拆卸维护时不会因为螺丝头损坏无法拧动。设计这类组件的时候，首先要确认的是基座的外径尺寸，这个尺寸需要和安装工位的预留孔径做间隙配合，间隙量控制在0.02-0.05mm之间，既保证安装时能顺利嵌入，也不会因为间隙过大导致基座安装后出现晃动。在工装夹具设计、小型工位定位单元搭建的场景里，这类带侧置锁止的圆柱定位组件是很常见的功能件，多数时候用在需要快速拆装定位销、活动挡块的工位上，比如小型装配线的工件预定位、检具的可换定位模块，或是工装台面上需要临时固定辅具的安装位。从结构上看，主体采用圆柱基座设计，圆柱外形的优势在于加工时可直接通过棒料车削成型，同轴度容易控制，安装时如果是嵌入台面的圆孔安装位，不需要额外做防转的平位加工，靠侧面的锁止螺丝就能完成周向固定，安装效率比方形基座更高。基座顶部开的偏心卡槽是核心功能区，卡槽的宽度和深度是按照配套定位件的柄部尺寸设计的，卡槽的开口方向和侧面锁止螺丝的轴线呈垂直布局，当配套的定位件插入卡槽后，拧紧侧面的内六角锁止螺丝，

　　基座的高度尺寸要匹配安装台面的厚度，一般基座嵌入台面后，顶部高出台面的高度要和配套定位件的插入深度匹配，保证定位件插入后有足够的接触长度，不会因为接触长度过短导致锁止后受力倾斜。顶部卡槽的加工位置要严格控制偏心距，偏心距的尺寸直接决定了定位件安装后的位置精度，加工时需要以基座外圆为基准找正，保证卡槽的侧壁和基座轴线平行，避免定位件插入后出现倾斜。侧面的锁止螺丝孔要做攻丝处理，螺纹深度要比螺丝拧入深度深2-3个螺距，避免螺丝拧到底后顶死，同时螺丝孔的轴线要和基座轴线垂直相交，保证螺丝拧紧时的顶紧力正对定位件的柄部中心，不会因为顶紧力偏斜导致定位件被顶歪。在实际使用场景中，这类组件可以根据工位需求更换不同的顶部插入件，比如换成定位销、

　　挡块、支撑柱甚至是小型气动元件的安装座，只需要保证插入件的柄部尺寸和卡槽匹配，就能通过侧面锁止螺丝快速固定，不需要针对不同功能件重新加工基座，能大幅降低工装的制造成本和换型时间。比如在小型零件的焊接工装上，需要不同高度的支撑柱来适配不同型号的工件，只需要提前加工好不同高度的支撑柱柄部尺寸统一，换型时松开侧面螺丝更换支撑柱再拧紧即可，整个换型过程不需要拆卸基座，也不需要重新校准基座的位置，能把换型时间压缩到十几秒。另外这种圆柱基座的结构也适合在回转式工装上使用，因为外圆是整圆结构，需要调整定位件的周向角度时，只需要松开侧面锁止螺丝，转动基座到需要的角度再拧紧，就能完成角度调整，不需要重新加工安装孔，适配性比方形安装座灵活很多。

　　加工这类零件的时候，基座的材质一般选用45号钢，表面做发黑处理就能满足普通工装的使用需求，如果是用在有腐蚀性的工位，比如焊接工位有焊渣飞溅、或是清洗工位有切削液喷淋，可以换成不锈钢材质，表面做钝化处理，提升使用寿命。锁止螺丝一般选用12.9级的内六角螺丝，保证足够的锁止力，不会因为反复拧紧出现螺纹滑牙。需要注意的是，侧面螺丝的顶紧端不要做尖锐处理，最好是平端结构，如果需要更大的顶紧摩擦力，可以在平端加工滚花，避免顶紧时在定位件柄部压出太深的凹痕，影响后续定位件的插拔顺畅度。在安装边界上，这类组件的安装孔只需要在台面上加工对应尺寸的通孔即可，孔的深度要和基座高度一致，不需要额外加工其他固定结构，因为靠侧面锁止螺丝顶紧安装孔内壁就能完成基座的固定，如果是需要更高固定强度的场景，可以在基座底部加工螺纹孔，从台面下方用螺丝拉紧基座，双重固定的结构能应对更大的侧向受力，比如用在冲压工位的定位，承受工件送料时的冲击力也不会移位。
