带侧锁紧螺钉的台阶式轴套结构

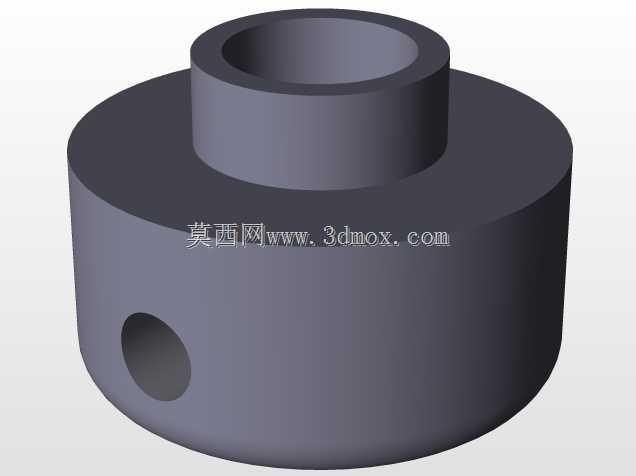

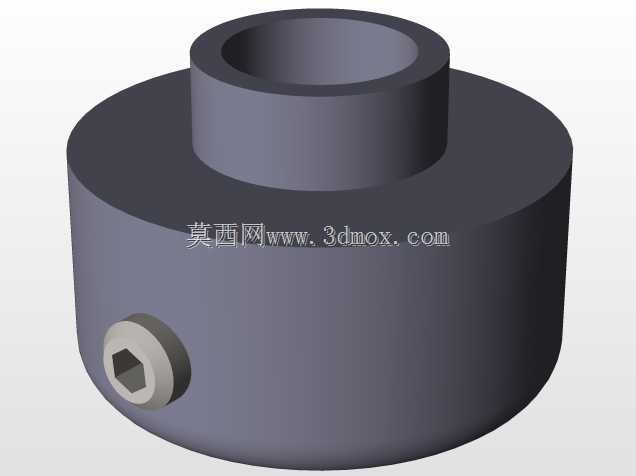

　　这类带侧部紧定螺钉的台阶轴套，在轻工输送线、小型工装夹具、非标自动化设备的转轴定位环节应用十分普遍，很多做设备改造的现场工程师都接触过类似结构，它不需要额外加工复杂的轴肩定位结构，就能快速实现轴上零件的轴向与周向位置固定，大幅降低现场装配的加工难度。从结构功能来看，该零件主体为同轴台阶回转结构，大直径外圆端面可作为轴向定位的贴合面，抵靠在待固定零件的侧壁或者安装基准面上，小直径外圆可穿入待固定零件的安装孔内，实现径向的初步定位，内孔为贯穿的光孔，用于穿装对应直径的转轴，侧部开设的螺纹孔内装配内六角紧定螺钉，拧紧后螺钉端部顶紧在转轴表面，即可限制轴套与转轴之间的相对轴向窜动与周向转动，相比传统的过盈配合轴套，这种结构拆装十分便捷，

　　不需要借助拉马、压床等工装，仅用内六角扳手就能完成装拆，非常适合需要频繁调整位置、定期维护更换的工位。设计这类零件的时候，首先要匹配安装场景的轴径与安装孔尺寸，内孔直径通常按照基孔制间隙配合选取，一般选H7/g6的配合公差，保证轴套能顺畅套入转轴，不会出现卡滞；大外圆的直径要比待固定零件的安装孔直径大2-5mm，保证有足够的定位贴合面积，避免压溃零件表面；小外圆的直径要和待固定零件的安装孔采用小间隙配合，长度要比待固定零件的安装孔深度短0.1-0.2mm，防止装配时出现顶死、无法贴紧基准面的问题。侧部紧定螺钉的位置也有讲究，通常设置在大直径段的侧壁上，这里壁厚更充足，开设螺纹孔后不会影响零件的整体结构强度，

　　螺纹孔的轴线要垂直于内孔轴线，保证螺钉顶紧时受力均匀，不会出现偏载导致轴套歪斜；如果应用在有振动的工况下，还可以在紧定螺钉的螺纹段涂覆少量螺纹锁固胶，防止设备运行过程中螺钉松动移位。从安装边界来看，这类轴套装配后，大直径段的外圆要预留至少3mm的扳手操作空间，方便拧紧侧部的紧定螺钉，轴套的轴向总长度要根据安装位置的空间确定，不能超出相邻零件的运动边界，避免和运动部件发生干涉；如果是用在有防锈要求的食品输送、户外设备场景，材质可以选用304不锈钢，普通车间工况下用45号钢调质处理即可，表面做发黑或者镀锌处理提升防锈能力，紧定螺钉的强度等级建议选12.9级，保证顶紧力足够，不会因为受力过大出现螺钉滑牙、断裂的问题。

　　很多新手设计这类零件的时候容易踩几个坑，比如把小外圆的长度做的和安装孔深度一致，装配时因为零件端面的平面度误差，导致轴套无法贴紧基准面，出现定位松动；还有的把侧部螺纹孔开在小直径段，导致小直径段壁厚过薄，拧紧螺钉时出现侧壁开裂的问题；另外内孔的边缘要做0.2mm左右的倒角，既方便穿入转轴，也能去除加工毛刺，避免装配时刮伤转轴表面。这类结构相比开口型的锁紧轴套，加工成本更低，只需要普通车床就能完成全部加工工序，不需要线切割开缝，适合批量加工使用，在很多低速、轻载的转轴定位场景下完全能满足使用要求，比如输送线的导轮定位、小型气缸的行程限位套、工装夹具的定位挡套等场景都能看到这类结构的应用，实际使用时只要根据负载大小调整紧定螺钉的数量和轴套的壁厚，就能适配不同的载荷需求，单螺钉结构适合扭矩小于5N·m的轻载场景，如果负载更大，可以在对称位置增设第二个紧定螺钉，提升锁紧的可靠性。
