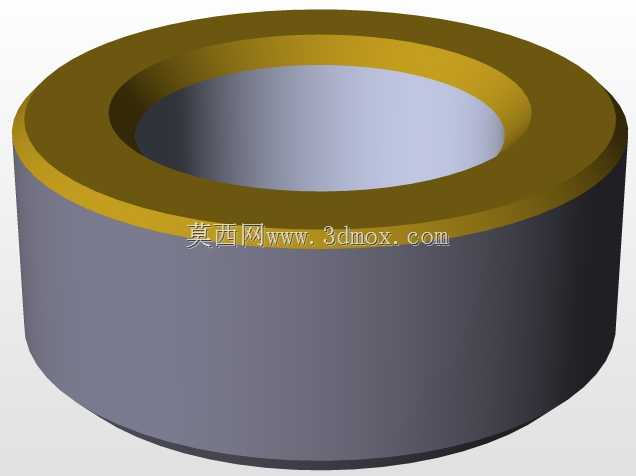

带内槽金属衬套式帽型密封结构件

　　这类带内槽的帽型金属构件，常作为液压管路端头、气动执行机构端部的密封衬套使用，在低压流体输送回路、小型工装夹具定位端也能见到它的身影，核心作用是封堵轴端或管端的同时，为内部运动件提供耐磨的导向支撑边界。从结构设计逻辑来看，构件采用双层材质复合结构，外层选用灰铸铁类耐磨基材，表面做磨砂质感的硬化处理，降低与安装座孔壁的摩擦系数，同时提升外层的抗磕碰能力，避免装配过程中出现边缘崩缺影响配合精度；内层嵌套黄铜材质的衬圈，黄铜质地偏软且自润滑性能优异，与内部往复运动的杆件接触时，不会刮伤杆件表面镀层，还能在缺少定期润滑的工况下维持较低的运动阻力。内孔壁设计的三段式内槽，并非随意设置的减重结构，靠近端口的第一处环槽用于安装O型密封圈，

　　阻断流体从构件与杆件的配合间隙渗漏；中间段的内槽为储油槽，可留存少量润滑脂，长期维持配合面的润滑状态，减少干磨损耗；最内侧的内槽为卡簧限位槽，装入孔用弹性挡圈后，可限制内部杆件的轴向窜动行程，避免杆件脱出造成设备故障。外形尺寸设计上，构件整体为短圆柱结构，外径与安装座的孔位采用H7/h6的间隙配合公差，装配时可轻松压入座孔，不会出现卡滞或装配后松动的问题；总高度控制在适配常规端盖安装空间的范围内，不会额外占用过多的轴向安装空间，外层铸铁段的高度占总高度的三分之二，保证与座孔的配合长度足够，承受径向载荷时不会出现偏摆。黄铜衬圈的厚度经过反复校核，既保证足够的耐磨寿命，又不会因过厚造成材料成本浪费，

　　衬圈与外层铸铁基体采用过盈压装的工艺结合，压装前对铸铁基体内孔做滚花处理，提升两者的结合力，避免长期受温度变化影响出现衬圈松脱移位的问题。端口处的黄铜衬圈高出铸铁基体端面一小段，装配时可与端盖的密封面直接贴合，无需额外加装调整垫片，就能实现端面的静密封，减少装配时的零件数量，降低现场装配的工作量。在实际工况应用中，这类构件可适配1.6MPa以下的液压、气动回路，工作温度范围覆盖-20℃到120℃，能满足大部分通用工业设备的端封需求，相比单一材质的端帽结构，复合材质的设计在耐磨性能、密封可靠性、成本控制三者间找到了更优的平衡点，不会出现全铜构件成本过高、全铁构件易刮伤运动件的问题。建模过程中需要重点关注内外层的配合公差、

　　内槽的位置精度，尤其是卡簧槽的宽度与深度尺寸，必须符合对应规格弹性挡圈的安装要求，槽口的倒角要控制在0.2mm以内，避免挡圈装入后出现卡滞无法完全卡入槽内的问题；内孔的同轴度公差要控制在0.02mm以内，保证杆件穿入后不会出现偏磨，延长构件的实际使用寿命。外层铸铁的外圆表面不需要做过高的光洁度处理，Ra3.2的粗糙度即可满足装配需求，过高的光洁度反而会降低与座孔的摩擦力，容易出现构件在座孔内转动移位的问题；内层黄铜的内孔表面需要达到Ra1.6的光洁度，减少与运动杆件的摩擦阻力，降低运动过程中的噪音与磨损量。
