单槽式垂直夹持工装夹具结构设计

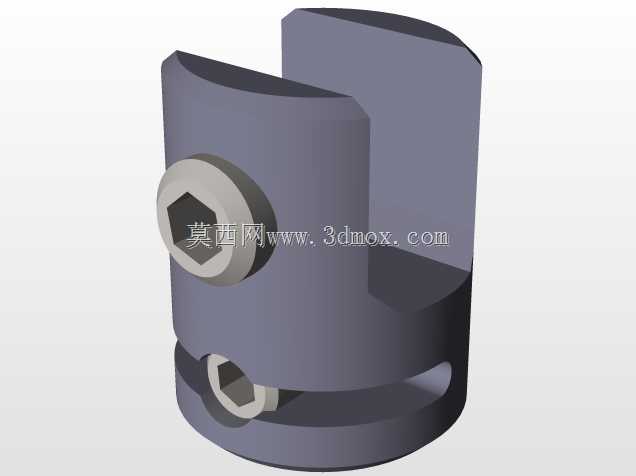

　　在工装夹具、非标自动化生产线以及小型检测设备的工位设计中，这类单垂直夹是十分常见的定位夹紧元件，主要承担垂直方向的工件限位与夹紧功能，适配轴类、杆类以及带扁位的小型零件装夹需求，常见于电子元器件组装工位、小型五金件二次加工工装、实验室测试夹具台等场景，相比双槽对称夹具体积更紧凑，适合安装空间局促、仅需单侧施力夹紧的工位。从结构设计来看，整体采用圆柱基体作为安装主体，底部预留的环形槽是安装定位的核心结构，装配时可直接嵌入工装板的对应圆孔内，通过环形槽卡入卡簧或者锁紧环实现轴向固定，不需要额外设计法兰安装边，能最大程度压缩安装占用的平面空间，圆柱基体的外径可根据工位安装孔的通用规格做适配，常规适配12-20mm直径的安装孔，

　　安装后基体上端面与工装板表面的高度差控制在合理范围，不会与周边送料、检测机构产生运动干涉。夹头部分采用单侧开口的叉型结构，开口槽的宽度根据常见被夹持工件的直径设计，槽口边缘做了小倒角处理，一方面方便工件快速导入槽内，另一方面避免槽口锐边划伤工件表面，槽深设计兼顾了夹持稳定性与工件取放的便捷性，过深会导致工件取放阻力大，过浅则会在夹紧时出现工件翘起、定位偏移的问题。侧面设置的内六角紧定螺钉是夹紧施力的核心部件，螺钉轴线垂直于开口槽的对称面，拧紧螺钉时螺钉端面直接抵靠在工件侧面，将工件压向槽体的另一侧内壁，实现无间隙夹紧，螺钉孔的位置经过反复校核，既保证螺钉端面有足够的行程适配不同直径公差的工件，又避免螺钉孔过深削弱基体的结构强度，

　　螺钉采用标准内六角圆柱端紧定螺钉，圆柱端的接触面积更大，夹紧时不会在工件表面压出明显凹痕，适合表面质量要求较高的零件装夹。基体下部开设的横向通槽，主要作用是为夹体提供一定的弹性变形余量，当拧紧侧面紧定螺钉时，开口槽两侧的壁体可以产生微小的弹性形变，让夹紧力更柔和，避免刚性夹紧导致的工件变形或者夹具体开裂，同时这个通槽也可以作为排屑通道，加工或者装配过程中产生的细小切屑、灰尘可以通过通槽排出，不会堆积在夹具体内部影响夹紧精度。设计这类夹件时，首先要明确工位的安装边界，圆柱基体的直径必须匹配工装板的标准安装孔尺寸，基体总高度要结合工件的装夹高度以及周边机构的运动行程确定，避免夹体过高阻挡检测传感器的光路，

　　或者过低导致工件装夹后伸出量过大出现晃动。开口槽的宽度公差需要控制在合理范围，槽宽过大时工件与槽壁之间的间隙过大，定位精度无法保证，槽宽过小则会导致工件无法顺利放入，甚至在温度变化出现热胀时出现工件卡滞在槽内的情况。侧面紧定螺钉的位置选择也十分关键，螺钉的压紧点要落在工件被夹持段的中心高度位置，压紧点过高会导致工件下端翘起，压紧点过低则会导致工件上端歪斜，影响后续加工或者检测的精度。材质选择上常规工况采用45号钢调质处理即可满足强度要求，表面做发黑处理提升防锈能力，若应用在有腐蚀性的工况环境，可更换为304不锈钢材质，若需要频繁夹紧拆卸、对耐磨性要求较高，可在开口槽的内壁以及紧定螺钉接触位置镶嵌硬质合金贴片，大幅提升夹件的使用寿命。在实际装配调试时，需要先将夹体通过底部环形槽固定在工装板上，使用百分表打表校正夹体开口槽的对称度，保证槽的对称面与工件送料方向平行，避免工件送料时与槽口出现卡滞，调试夹紧力时要根据工件的材质调整紧定螺钉的拧紧力矩，针对铝件、塑料件等软质工件，要控制拧紧力矩避免夹伤工件，针对钢件等硬质工件可适当增大拧紧力矩保证夹紧可靠，避免加工过程中工件出现移位。这类单垂直夹相比复杂的气动夹紧元件，结构简单、成本低廉、维护方便，不需要接入气路或者电路，纯机械结构的可靠性更高，在小批量生产、简易工装设计中应用十分广泛，设计时只要把控好安装尺寸、槽体公差、压紧点位置这几个核心要素，就能满足绝大多数工位的装夹需求。
