可伸缩防水布线中板支撑走轮组件

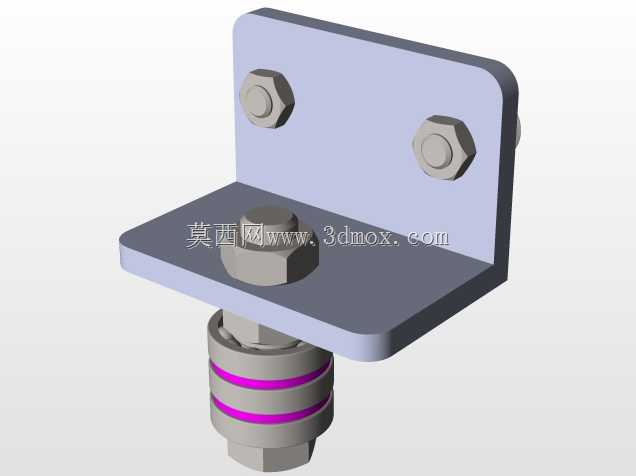

　　该组件主要应用于可伸缩防水布线系统的中段承载与导向场景，常见于户外移动作业设备、伸缩式管线输送装置、可展开作业平台的布线支撑环节，承担中部线缆的承托、行走导向以及伸缩过程中的位置保持作用，避免伸缩动作过程中线缆出现弯折、磨损、卡滞问题，同时适配户外潮湿、多尘的使用工况，保障布线结构在伸缩全程的防护完整性。从结构组成来看，主体承载板采用异形折弯成型的板式结构，作为整个组件的安装基体，上部预留方管插接位，用于和伸缩段的方形主梁配合，插接配合面设置有侧向顶紧螺钉，可根据实际安装的伸缩行程需求调整插接深度，顶紧后可消除配合间隙，避免伸缩过程中出现晃动异响。主体板下部对称布置两组走轮单元，每个走轮单元通过L型折弯安装支架固定在主体板侧面，

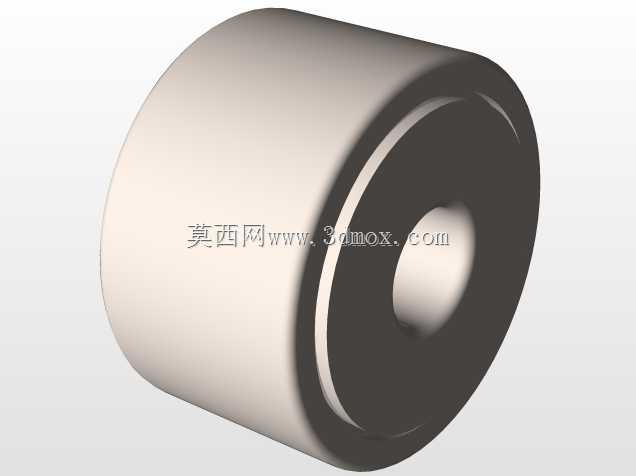

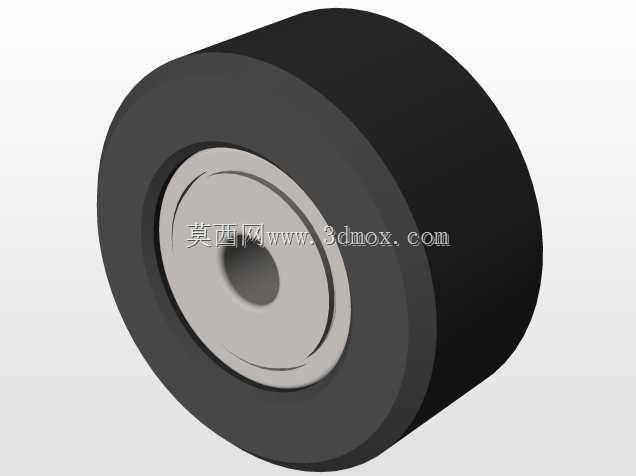

　　支架上设置有腰型调节孔，可调整走轮的伸出高度与侧向位置，适配不同规格的导向轨道安装需求，走轮采用包胶材质，既可以降低行走过程中的噪音，也能在潮湿环境下避免金属轮与轨道锈蚀卡滞，同时包胶层具备一定的缓冲能力，可抵消伸缩过程中的小幅振动冲击。主体板上部两侧对称设置有两组横向限位螺钉组件，螺钉端部采用圆头结构，在伸缩动作过程中可与两侧的导向面形成滑动配合，限制组件的横向窜动，避免走轮出现偏磨、脱轨问题，同时圆头结构可降低滑动过程中的摩擦阻力，减少部件磨损。组件上的所有安装紧固件均采用标准件，外露的连接位置设置有防水垫片，配合整体结构的折弯挡边设计，可避免户外使用时雨水、灰尘进入配合间隙，保障伸缩动作的长期可靠性。

　　设计过程中优先考虑了安装维护的便捷性，所有走轮、限位螺钉、顶紧螺钉均可从外侧直接拆装，无需拆解整个组件即可完成易损件的更换，走轮的安装位置预留了足够的操作空间，日常维护时可快速调整轮体压力，保障轮体与轨道的接触压力处于合理区间，既不会因为压力过大导致行走阻力过高，也不会因为压力过小出现行走打滑问题。从安装边界来看，上部方管插接位适配标准规格的方形型材，插接深度可在0至80mm范围内调整，组件整体宽度控制在适配常规布线槽的尺寸范围内，下部走轮的轮距可通过支架腰型孔在30mm范围内调整，可适配不同宽度的内嵌式导向轨道，组件整体安装后，上部承载面与布线槽的底面保持齐平，线缆铺设时可直接顺着承载面排布，不会出现局部凸起导致的线缆弯折问题。

　　在实际使用过程中，该组件作为伸缩布线系统的中段移动支撑，随伸缩臂的展开与收回同步沿轨道行走，始终对中部悬空的线缆形成稳定承托，避免线缆因为自重下垂出现过度弯折，同时侧向的限位结构可保障组件在伸缩全程保持对中状态，不会因为伸缩速度变化出现偏斜卡滞，防水结构设计可满足雨天户外作业、车间潮湿环境下的长期使用需求，无需频繁做防锈维护。结构设计上充分考虑了加工工艺性，主体承载板采用常规板材激光切割后折弯成型，无需复杂的机加工工序，安装支架采用标准板材折弯即可，所有配合孔位均采用标准孔径，可适配常规规格的标准紧固件，加工成本可控，适合批量生产应用。针对不同的负载需求，还可通过调整主体板的板材厚度、走轮的承载规格来适配不同重量的线缆布设需求，当布设大直径重型线缆时，可更换承载能力更高的包胶走轮，同时增加顶紧螺钉的数量，提升方管插接位的连接可靠性，整体结构具备较强的适配性，可在多种伸缩式布线、伸缩式输送场景中做适配调整后应用。
