可伸缩防水布线系统前后板总成结构

　　这套前后板总成结构，是可伸缩防水布线系统里的核心承载导向部件，日常在户外伸缩遮阳篷、移动仓储伸缩雨棚、大型场馆可开合屋面布线、户外临时展架伸缩供电走线这类场景里承担核心作用，解决伸缩类设备移动过程中线缆拖拽磨损、防水密封失效、走线卡滞的常见工程问题。

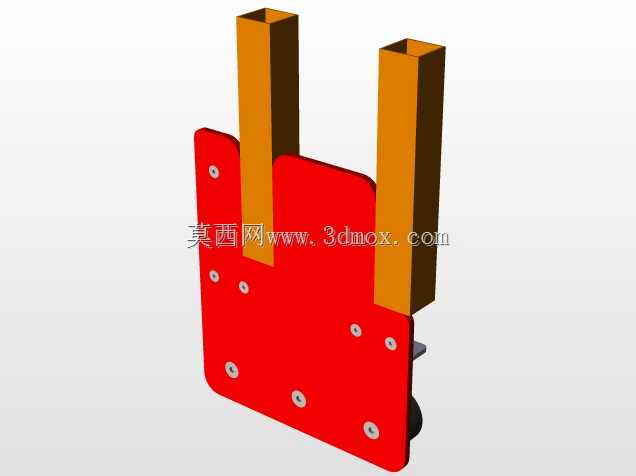

　　从实际使用场景来看，这类总成多安装在伸缩机构的固定端与移动端衔接位置，两个立式方管结构是和伸缩臂架的对接安装位，方管采用标准矩形截面型材，内壁预留了穿线空间，线缆可以从方管内部穿过，避免外露被雨水浸泡、被落尘杂物覆盖，也能防止伸缩过程中线缆被周边结构剐蹭。方管的安装端面做了铣平处理，和臂架对接时可以保证贴合面的平面度，减少安装应力，避免长期受力后焊缝开裂。

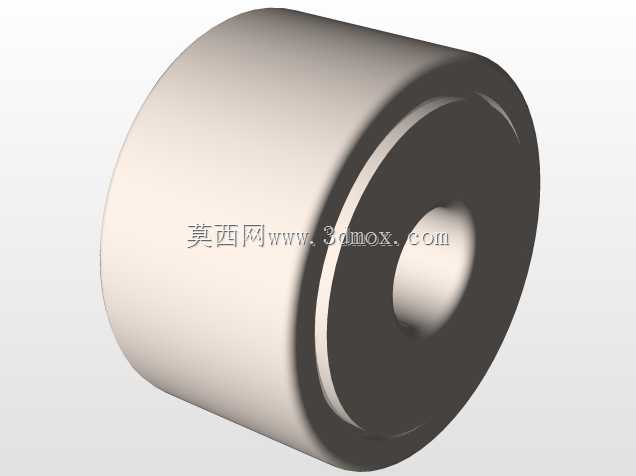

　　底部的三组滚轮组件是整个结构实现顺畅伸缩的关键，滚轮采用耐磨橡胶材质，硬度控制在邵氏65-70度之间，既可以在导向轨道上滚动时降低运行噪音，也能提供足够的摩擦力，避免伸缩过程中出现打滑偏移。每个滚轮都通过独立的L型安装座固定在主板体上，安装座上预留了腰型调节孔，现场安装时可以根据轨道的实际安装公差调整滚轮的前后位置，保证三个滚轮都能和轨道面均匀接触，避免单个滚轮受力过大出现过早磨损。滚轮的转轴采用不锈钢销轴，配合自润滑衬套，不需要定期加注润滑脂就能在户外潮湿多尘的环境下长期稳定运行，减少后期维护工作量。

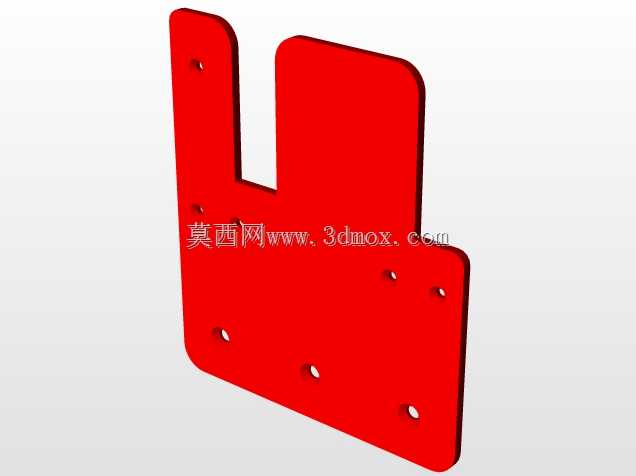

　　主板体采用一体化折弯成型的钣金结构，折弯处做了圆角过渡，避免应力集中，板体表面做了喷塑防锈处理，能适应户外日晒雨淋的腐蚀环境。板体上的安装孔位都做了去毛刺处理，安装螺丝时不会刮伤螺丝表面的防锈层，也能保证安装定位的精度。侧边的锁止拨杆结构，是用来在伸缩机构调整到指定位置后实现位置锁定的，拨杆采用偏心凸轮结构，扳动拨杆时可以通过凸轮的偏心距推动锁止块压紧轨道面，实现无间隙锁止，避免伸缩机构在受外力时出现滑移，锁止力的大小可以通过端部的调节螺母调整，适配不同厚度的轨道安装场景。

　　设计过程中，首先考虑的是户外使用的防水需求，所有的走线通道都做了连续的密封结构设计，方管和主板体的衔接位置打了密封胶，线缆穿出的位置预留了防水格兰头的安装位，能达到IP65的防护等级，暴雨天气下也不会出现雨水渗入线管内部造成线路短路的问题。其次是伸缩运行的顺畅性，滚轮的排布采用前二后一的布局，两个滚轮在前端承担主要的垂直载荷，后端单个滚轮承担防倾覆的侧向力，不管是伸出还是收回过程中，整个板体都不会出现卡滞、翘头的问题。安装边界上，两个立式方管的中心距是根据常规伸缩臂的标准间距设计的，可以直接和市面上主流的伸缩臂型材对接，不需要额外做转接件，底部滚轮的跨距适配常见的C型、H型导向轨道，安装时只需要将滚轮卡入轨道，调整好滚轮间隙就能完成装配，大幅降低现场安装的调试难度。

　　在结构强度校核上，整个板体采用3mm厚的冷轧钢板折弯成型，立式方管采用2mm厚的矩形管焊接在主板体上，焊接位置都做了满焊处理，焊后做了打磨整平，整体可以承受50kg的垂直载荷不出现塑性变形，完全满足常规户外伸缩布线系统的载荷要求。锁止机构的锁止力可以达到800N，在八级大风的工况下也能保证伸缩机构不会出现自行滑移，提升户外使用的安全性。滚轮的设计寿命达到5万次伸缩循环，按照日常每天伸缩10次计算，可以连续使用13年以上，满足户外设备的长寿命使用需求。
