内燃机用带法兰空心活塞销塞结构设计

　　在往复式内燃机的曲柄连杆机构装配场景中，活塞销塞是承担活塞销端部限位、防止销体轴向窜动、避免销端刮蹭缸壁的关键配套零件，其结构合理性直接影响发动机运行的可靠性与缸套使用寿命。日常做动力总成结构校核时，这类零件看似尺寸小巧，却需要匹配活塞销孔的加工公差、活塞销的端面间隙、连杆小头的摆动空间做协同设计，稍有尺寸偏差就可能出现销塞脱落、销体窜出刮伤缸壁的严重故障。

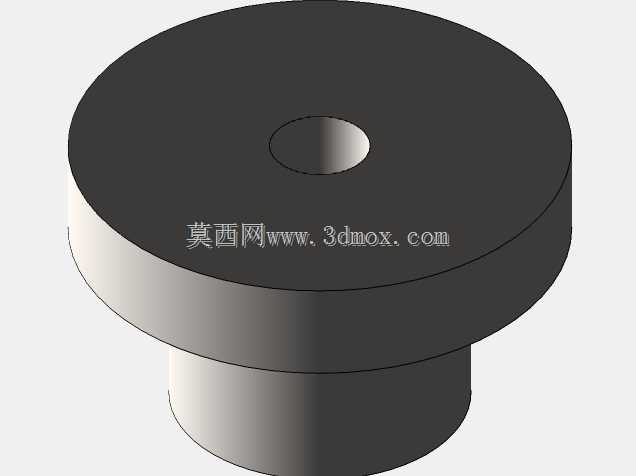

　　从结构功能来看，这款带一体法兰的空心活塞销塞，采用台阶式轴段设计，大直径法兰端的外径略大于活塞销座的销孔内径，装配后法兰端面紧密贴合在活塞销座的外侧端面，形成轴向定位止挡，小直径的轴段则采用过盈配合压入活塞销的内孔端部，既可以封堵活塞销的中空内腔，避免润滑油在高速往复运动中从销端甩出造成机油过量消耗，也能对活塞销的端部形成径向支撑，抵消活塞销在交变载荷下的端部微变形。空心的内腔设计并非单纯减重，而是可以在装配时预留微小的弹性变形空间，避免过盈压装时销塞外圆出现胀裂，同时也能减少活塞组件的往复运动惯量，对于高转速发动机来说，每克往复质量的降低都能明显减小曲柄连杆机构的惯性载荷，降低曲轴的扭转振动幅度。

　　设计这类零件时，首先要确认的是安装边界尺寸：法兰端的厚度需要匹配活塞销座外侧到缸套内壁的最小间隙，通常要预留0.3-0.5mm的安全距离，避免发动机运行过程中活塞热膨胀后法兰边缘接触缸套造成拉缸；小直径轴段的长度要略短于活塞销内孔的端部深度，压装后轴段端面不能突出活塞销的内孔台阶，防止干涉连杆小头的润滑油路；轴段与活塞销内孔的配合过盈量需要根据材料的弹性模量计算，过盈量太小会在高频往复冲击下出现松脱，过盈量太大则会压裂活塞销的端部薄壁，通常采用H7/u6的过盈配合公差，表面粗糙度控制在Ra1.6以内，保证压装时的同轴度。

　　实际选型应用中，这类销塞多用于中小排量的汽油机与高速柴油机，相比传统的卡簧式活塞销限位结构，法兰式销塞的轴向承载能力更强，在爆压较高的增压发动机场景中，不会出现卡簧脱出、断裂的失效问题，同时一体加工的结构没有装配缝隙，能更好地阻挡燃烧室积碳进入活塞销与销座的配合间隙，减少销座的异常磨损。建模过程中需要注意法兰与轴段的过渡圆角处理，圆角半径不能小于0.2mm，避免应力集中在交变载荷下出现根部断裂，外圆的倒角采用15度小角度引导结构，方便压装时快速对中，不会刮伤活塞销的内孔表面。

　　从装配工艺角度考虑，销塞的法兰端面需要做平面度管控，平面度误差不超过0.02mm，保证压装后与销座端面完全贴合，不会出现局部翘曲导致的应力集中；空心内腔的壁厚要保持均匀，壁厚差控制在0.1mm以内，避免高速往复运动中因为质量偏心产生附加惯性力，加剧活塞的敲缸异响。在做发动机耐久测试时，这类零件需要经过1000小时全速全负荷工况验证，不能出现松脱、变形、裂纹等失效形式，同时要匹配活塞的热膨胀系数，通常采用与活塞销同材质的低碳合金钢加工，表面做渗碳淬火处理，硬度达到HRC58-62，保证足够的耐磨性与抗冲击性能，避免长期运行中法兰边缘被活塞销座撞击出现卷边变形。
