法兰式带安装孔曲柄连接转接件结构

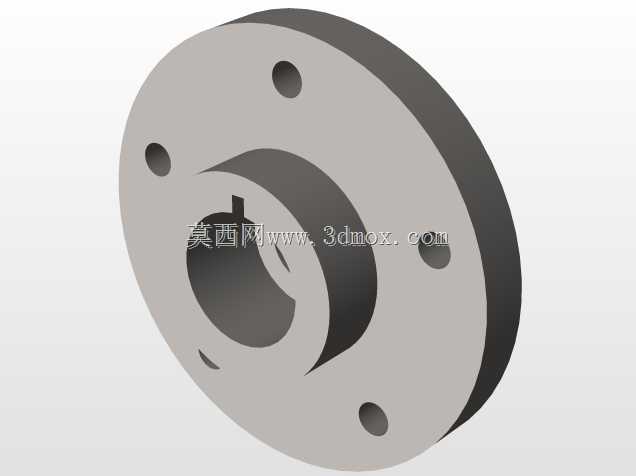

　　该转接类曲柄零件主要应用于需要实现回转运动传递、轴系间扭矩转接的工业传动场景，常见于轻工自动化输送线、小型内燃机辅助传动组、通用机床进给机构的动力衔接部位，用来解决不同轴径、不同安装端面规格的传动部件无法直接匹配装配的问题。从结构功能上看，零件采用一体化法兰盘加同轴凸台轴套的组合构型，法兰端面上均匀分布的六个沉头安装孔，可通过标准内六角螺栓与配套的动力输出端面完成刚性锁紧，孔位的分度精度直接决定装配后整体的回转同轴度，设计时孔位公差需控制在IT7级以内，避免高速回转时出现偏心振动。中心的凸台轴套部分设置有贯通的阶梯内孔，大直径内孔段用于与主动轴的轴端形成间隙配合定位，小直径内孔段可穿入锁紧销钉或者紧定螺钉，实现轴与零件的周向固定，保证扭矩传递过程中不会出现相对打滑。

　　在设计思路上，这类零件优先考虑装配兼容性与载荷承受能力，法兰盘的厚度根据额定传递扭矩的大小核算，常规工况下厚度取法兰外径的八分之一到六分之一，既保证足够的抗弯刚度，避免螺栓锁紧后法兰端面出现翘曲变形，又不会造成不必要的材料浪费。凸台轴套的伸出长度需要匹配被连接件的安装沉孔深度，保证装配后轴套端面能完全贴合被连接件的定位止口，消除轴向窜动的间隙。零件的所有棱边都做了0.5mm的倒角处理，一方面避免装配时锐边划伤操作人员、刮损配合零件的表面镀层，另一方面也能去除机加工过程中产生的毛刺，减少应力集中点，提升零件的疲劳使用寿命。

　　从安装边界来看，法兰盘的外圆直径决定了该零件的最大安装回转半径，选型时需要确认安装位置的周边预留空间大于法兰半径至少3mm，避免回转过程中与周边的机架、管线部件发生运动干涉。中心内孔的尺寸公差采用H7级精度，与对应配合轴的h6级轴径形成过渡配合，既保证装配时的顺畅度，不需要额外的敲击工装就能完成套装，又能控制配合间隙在合理范围内，减少回转过程中的偏心量。法兰端面上的安装孔采用沉孔设计，沉孔深度刚好容纳螺栓头部的高度，保证螺栓锁紧后头部不会突出法兰端面，不会对后续的外接零件安装造成干涉。零件的材质常规选用45号钢调制处理，表面做发黑防锈处理，在有腐蚀介质的工况下也可更换为304不锈钢材质，对应调整轴套部分的壁厚来保证同等的强度表现。实际装配过程中，需要先将凸台轴套对准主动轴的轴端推入到位，再依次对角拧紧法兰端面上的固定螺栓，螺栓的锁紧扭矩按照对应螺栓规格的额定扭矩施加，避免单个螺栓受力过大造成法兰变形或者螺栓断裂。这类零件在传动链路中属于基础衔接部件，虽然结构不复杂，但是其加工精度、装配精度直接影响整个传动组的运行平稳性，一旦出现孔位偏差或者同轴度超差，会直接导致传动过程中出现异响、振动，严重时甚至会造成相连的轴类零件、轴承部件的过早磨损。
