带接头连接板的工业铝型材支撑框架结构

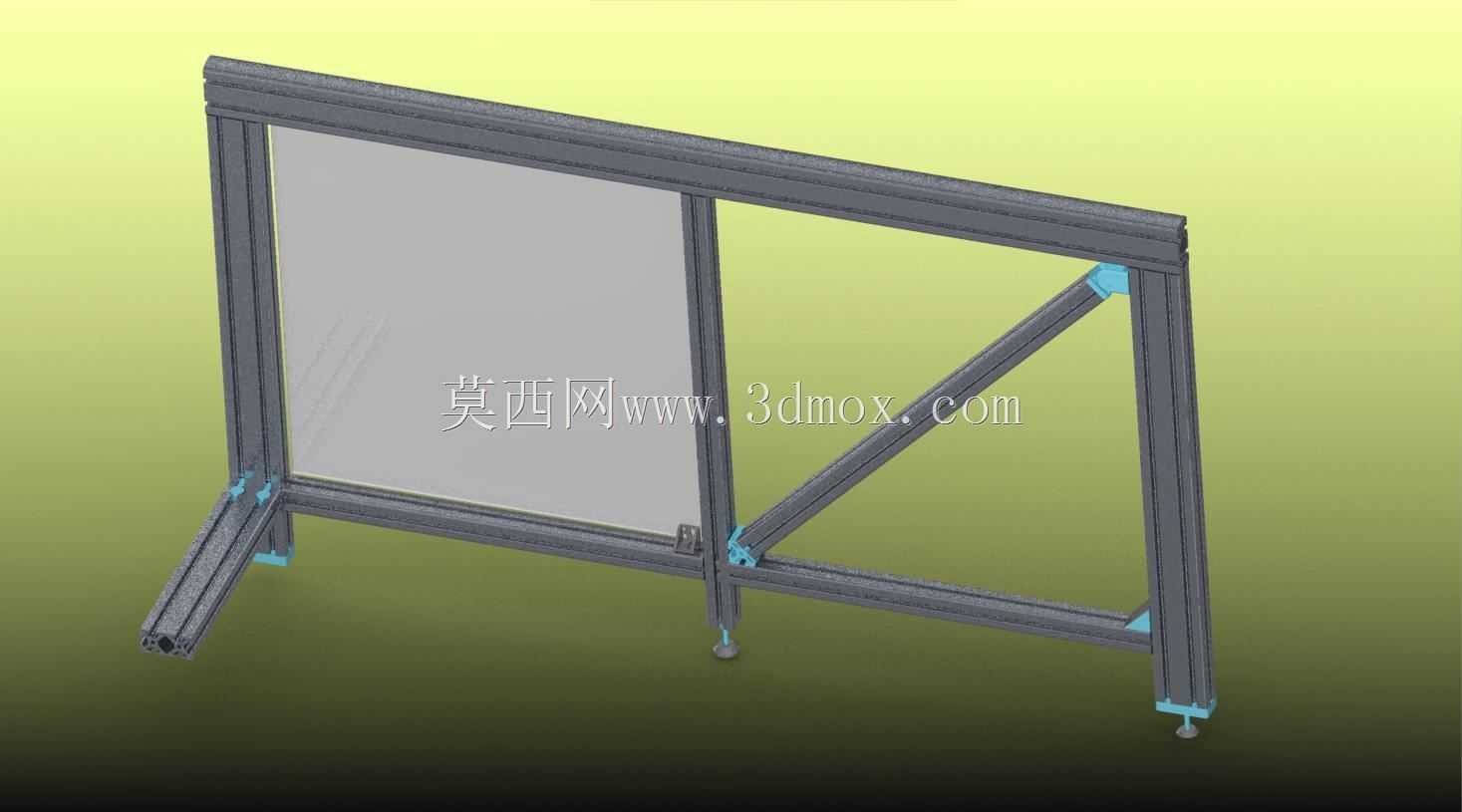

　　这套铝型材组合结构在车间现场的应用场景十分广泛，小到单机设备的旁侧防护围挡、工位操作挡板，大到生产线边的物料隔断、小型设备的安装承载支架，都能见到这类结构的实际落地。不同于整焊的钢制框架，这类铝型材搭建的结构不需要做表面喷涂防锈处理，型材本身的阳极氧化层就能应对常规车间的温湿度环境，后期调整布局时只需要松开紧固件就能拆解重组，不会像焊接框架那样切割改动后留下焊疤、需要重新做表面处理。从结构功能来看，这套组合包含了标准欧标铝型材本体、内置式角槽连接件、端面连接板、斜向加强撑以及配套的嵌装透明挡板，其中斜向支撑的设计是整个结构稳定性的关键，常规单排立柱加横梁的铝型材框架在承受侧向推力时，立柱根部的连接点会承受较大的弯矩，

　　很容易出现型材槽口变形、紧固件松动的问题，增加斜向撑杆之后，整个框架形成了稳定的三角形受力结构，侧向受力会通过斜撑直接传导到地面支脚处，大幅降低了连接节点的应力集中。设计这套结构的时候，首先要明确安装边界的限制，常规车间内的这类防护挡板高度一般控制在1.2米到1.5米之间，刚好能遮挡设备运转部位的飞溅物，同时不会遮挡操作人员观察设备运行状态的视线，单段框架的宽度不会超过1.8米，过长的话横梁中部会因为自重产生下挠，嵌装的挡板也容易出现晃动。型材选型上，这类轻载防护结构一般选用4040系列的标准铝型材，槽宽8mm可以适配标准的M6 T型螺栓，不需要额外做打孔攻丝处理，所有连接点的紧固件都可以从型材槽口内预装，

　　安装时只需要用内六角扳手锁紧即可，不需要焊接设备，现场两个操作人员配合就能完成整段框架的组装。透明挡板一般选用5mm厚的亚克力板或者PC耐力板，通过嵌条固定在两根立柱的槽口内，不需要额外打孔固定，后期如果挡板出现刮花或者破损，只需要抽出嵌条就能更换板材，维护成本远低于钢制框架的焊接钢板挡板。底部的支脚选用可调式脚杯，能够适应车间地面不平整的情况，调节范围一般在±15mm左右，安装时先把框架大致摆放到预定位置，调整四个脚杯的高度让框架保持垂直，锁紧脚杯的锁紧螺母之后就能完成固定，不需要在地面打膨胀螺栓，不会破坏车间的环氧地坪，后期移位的时候也不会留下安装孔洞。接头部分的设计要注意，斜撑和主框架连接的位置用的是三维角连接件，

　　这种连接件可以同时连接三个方向的型材，不需要在型材端面做复杂的铣削加工，只需要在型材对应位置的槽口内装入T型螺母，就能把连接件和型材锁紧，相比传统的打孔连接方式，这种连接方式的装配效率能提升60%以上，而且连接强度完全能满足轻载防护的需求。端面连接板主要用在型材需要和其他设备面板连接的位置，连接板上预留的安装孔位可以和设备框架的预留孔直接对接，不需要在铝型材端面上做攻丝处理，避免了因为攻丝深度不足导致的螺纹滑牙问题。实际使用中，这类铝型材框架的承载冗余量设计一般会留到1.5倍以上，也就是如果实际需要承受100N的侧向推力，结构设计时会按照150N的载荷做校核，避免因为人员倚靠、物料意外撞击导致框架变形。另外在型材的拼接位置，会预留0.2mm左右的装配间隙，抵消型材加工时的长度公差，避免因为型材尺寸超差导致组装时出现强行敲击装配的情况，也能给后期的热胀冷缩留出变形余量，不会因为车间温度变化导致框架出现内应力变形。
