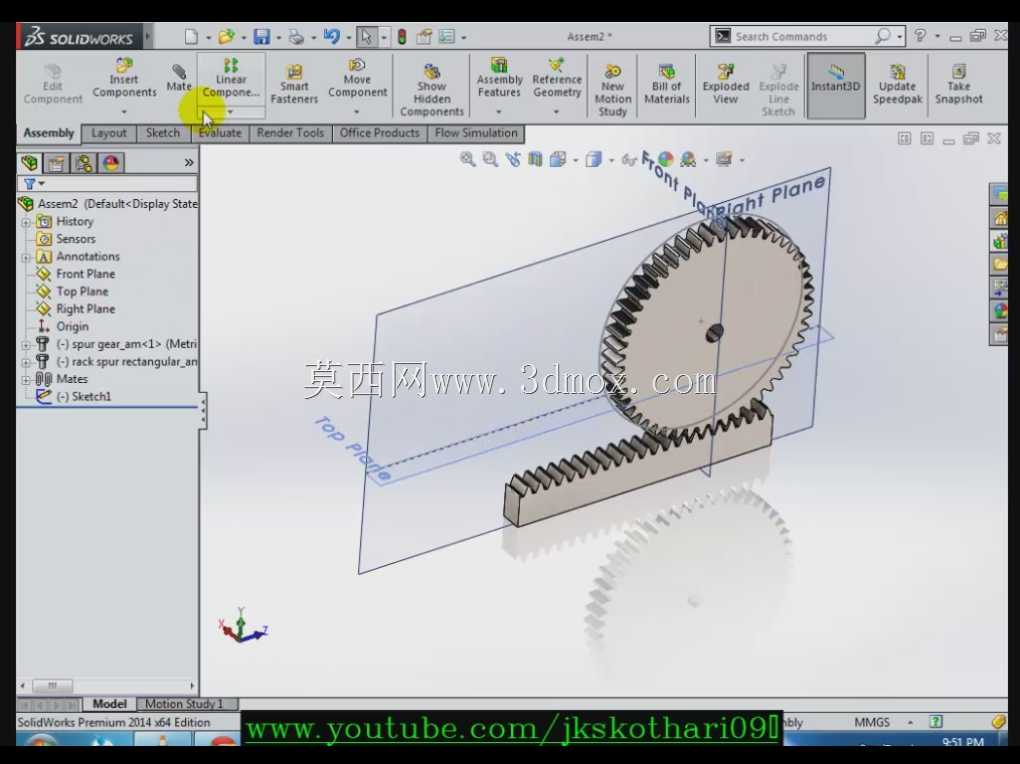

齿轮齿条啮合传动机构三维建模

　　齿轮齿条传动是将旋转运动与直线运动相互转换的经典机械结构，在各类工业设备中应用场景十分广泛，从数控机床的进给轴传动、自动化生产线的工位平移机构，到升降设备的动力传递、物流分拣线的推送装置，都能见到这类传动副的身影。不同于丝杠传动的高精度但行程受限，也不同于同步带传动的大行程但负载能力有限，齿轮齿条传动可以在较长行程下保持稳定的动力传递，同时兼顾较高的传动效率与负载能力，适合中高速、中等精度的直线运动场景。

　　这套齿轮齿条机构的设计，首先从传动参数匹配入手，小齿轮采用渐开线直齿齿形，齿距与齿条齿距完全匹配，保证啮合过程中齿面接触均匀，不会出现卡滞或侧隙过大的问题。建模过程中先确定齿轮的模数、齿数、压力角等核心参数，通过参数化生成渐开线齿廓，再完成齿根圆角、轮毂结构的细节设计，保证齿轮既满足传动强度要求，又兼顾轻量化需求，轮毂处预留的轴孔与键槽结构，可直接与动力输出轴配合安装，无需额外做结构适配。齿条部分采用标准直齿齿条结构，齿形为直线型齿廓，与齿轮渐开线齿廓可实现完美共轭啮合，齿条的安装基准面做了平面度约束设计，安装时可直接贴合设备安装面，通过侧面的定位凸台保证齿条安装的直线度，避免因安装偏差导致啮合过程中出现偏载、磨损加剧的问题。

　　从安装边界来看，齿轮的分度圆与齿条的分度线保持相切的安装位置，这是保证零侧隙（或设计侧隙）啮合的核心前提，建模时特意保留了安装基准参考面，方便设计人员在装配时快速对齐基准，减少装配调试的工作量。齿轮的轴向定位尺寸与齿条的宽度做了匹配设计，保证齿轮全齿宽都能与齿条齿面接触，避免出现局部啮合导致的应力集中问题。在功能特性上，这套传动机构可实现双向传动，既可以通过齿轮旋转带动齿条做直线往复运动，应用在推送、升降、平移类工位；也可以通过齿条的直线移动驱动齿轮旋转，应用在动力输入为直线运动的发电、检测类装置中。

　　设计过程中也充分考虑了实际使用的磨损补偿问题，齿轮与齿条的啮合侧隙预留了合理的调整空间，可通过调整齿轮与齿条的中心距来补偿长期使用后的齿面磨损，延长整套机构的使用寿命。齿面的建模精度满足常规机加工的要求，齿形公差、齿向公差都参考通用机械传动的精度等级设定，不需要过高的加工精度就能满足大部分工业场景的使用需求，有效控制加工制造成本。另外，整套机构的结构十分简洁，没有多余的复杂结构，日常维护时只需要定期在齿面添加润滑脂即可，不需要复杂的维护操作，适合在各类通用工业设备中批量应用。在实际选型搭配时，可根据负载大小、运行速度调整齿轮模数与齿条长度，这套基础模型可直接通过参数调整衍生出不同规格的传动副，大幅缩短同类型结构的设计周期，减少设计人员重复建模的工作量。
