波浪形弹性垫圈参数化结构设计

　　这类波浪形弹性垫片常被用在轴向空间受限的螺纹连接场景中，相比平垫圈，它能依靠自身波形结构的弹性变形补偿连接副的轴向间隙，在受振动、冲击载荷的工况下持续提供轴向张紧力，避免螺纹连接出现松动滑移。在低压电气柜的接线端子排固定、小型电机端盖与机壳的连接、消费电子内部结构件的螺接固定场景里，这类垫片的使用频率很高，它不需要搭配额外的防松结构，就能在小预紧力工况下维持连接可靠性，同时不会像弹簧垫圈那样在安装时刮伤被连接件表面，也不会产生开口弹簧垫圈常见的氢脆断裂风险。

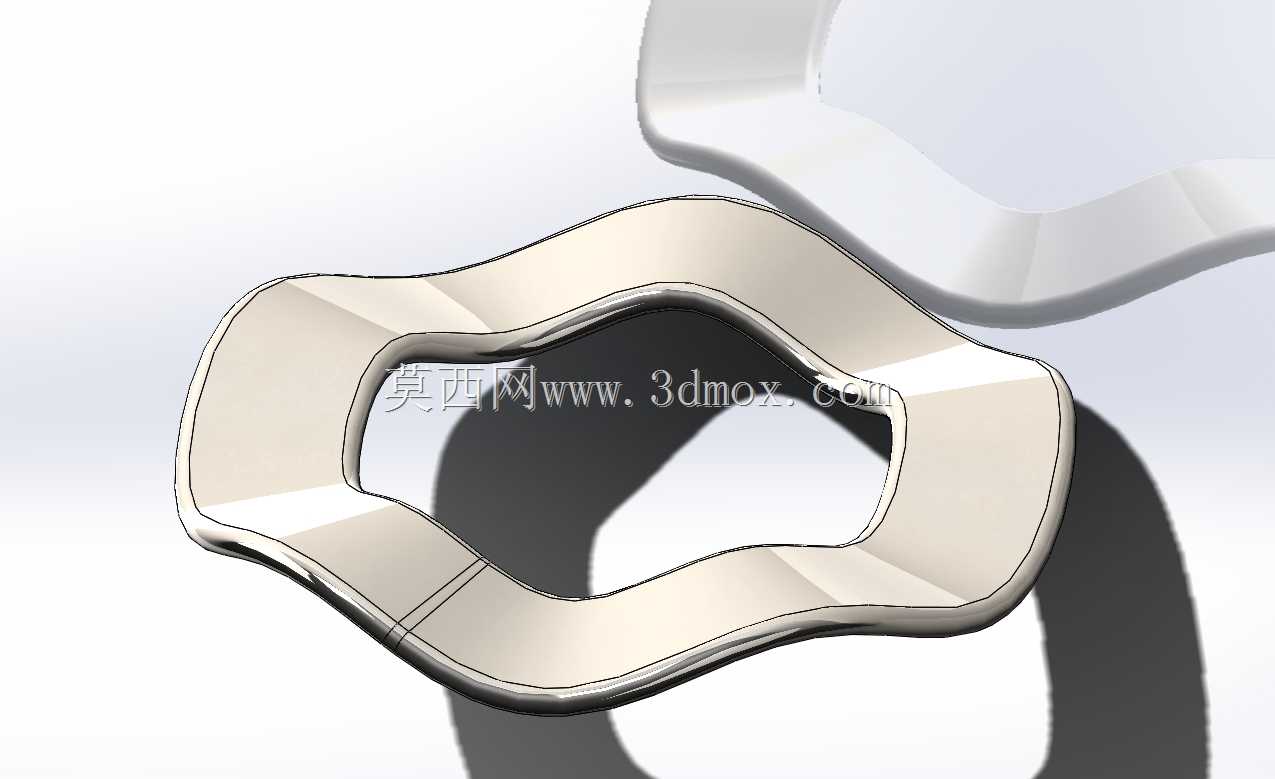

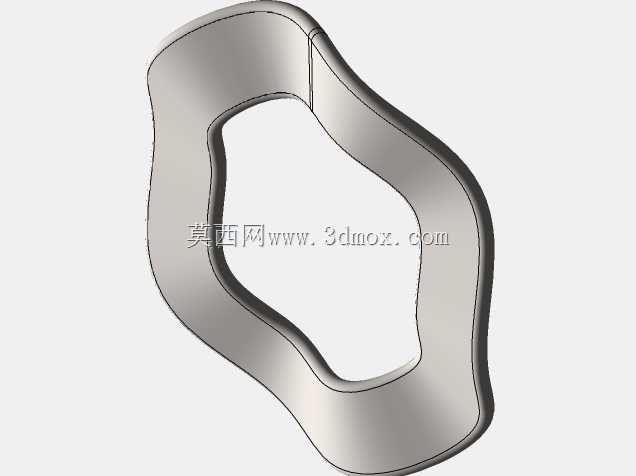

　　从结构设计逻辑来看，这个波形垫片采用闭合式环形结构，内孔与外圆的轮廓随波形起伏做连续顺滑过渡，没有尖锐的棱角或突变的截面，整个零件的截面厚度保持均匀一致，这种设计能保证冲压成型时材料流动均匀，不会出现局部应力集中导致的成型开裂，也能让载荷在整个环形接触面上均匀分布，避免局部压应力过大压伤铝合金、工程塑料这类低硬度被连接件表面。波形的波峰数量选择三波结构，相比两波结构，三波结构在受压时的弹性变形更线性，不会出现两波结构受压到一定行程后刚度突变的问题，相比更多波数的结构，三波结构在相同压缩量下能提供更适中的弹力，不会因为刚度过大导致小规格螺钉拧紧时预紧力超标，也不会因为刚度过小起不到防松补偿作用。

　　在安装边界的适配性上，这类垫片的内孔尺寸通常比配套使用的螺钉公称直径大0.2-0.5mm，既保证安装时能顺利套入螺杆，又不会因为间隙过大导致垫片偏心，安装后出现局部接触的问题；外圆尺寸则控制在对应螺钉配套平垫圈的外径范围内，不需要额外扩大被连接件的安装沉孔或接触面尺寸，能直接替换原有平垫圈实现防松功能，不需要对原有连接结构做任何改动。垫片的自由高度通常控制在1.5-3倍的材料厚度区间，压缩到工作高度时的变形量大概为自由高度的30%-50%，这个区间内垫片的弹力输出最稳定，长期使用后的残余变形量能控制在5%以内，满足多数工业场景下的连接寿命要求。

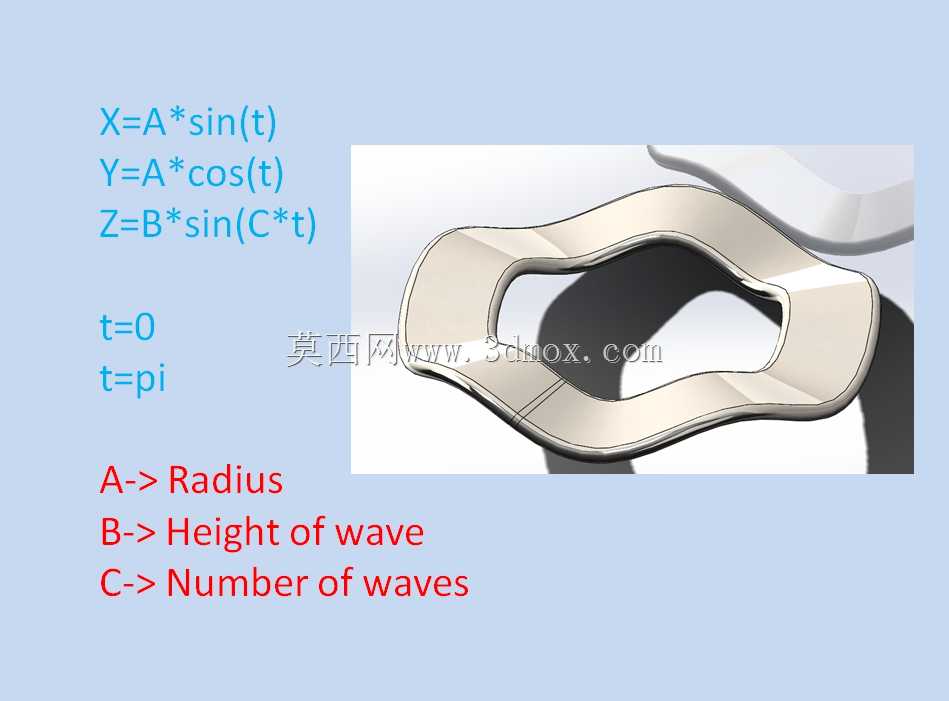

　　从建模逻辑来看，这个零件采用参数化方程驱动波形轮廓生成，只需要调整内孔直径、外圆直径、材料厚度、波峰高度、波数这几个核心参数，就能快速生成不同规格的波形垫片模型，不需要逐段绘制曲线，能保证每个波峰的高度、曲率完全一致，避免手动绘制曲线时出现的轮廓误差，导致后续冲压成型的模具加工出现偏差，生产出的垫片弹力不均。在实际选型时，需要注意这类垫片不适合用在大预紧力的高强度螺栓连接场景，它的适用工况是预紧力较小、存在持续微幅振动、轴向安装空间不足的连接位置，比如小型传感器的安装固定、塑料壳体的螺接装配、薄壁钣金件的连接等场景，在这些场景下它的防松缓冲表现远优于普通平垫圈，同时占用的轴向空间比碟形弹簧更小，安装也更便捷。

　　在接触设计上，垫片的上下两个波峰表面都做了微小的圆角过渡，没有锋利的冲切毛刺边，安装拧紧时不会在被连接件表面压出明显的压痕，也不会因为边缘切削作用破坏被连接件的表面涂层，对于有表面防腐要求的户外设备连接场景，这种设计能避免安装位置出现涂层破损导致的锈蚀问题。同时整个环形结构是连续闭合的，没有开口或缺口，不会像开口弹簧垫圈那样在受侧向力时出现卡滞、断裂脱落的问题，在有一定侧向载荷的连接位置也能稳定工作，不会因为连接副出现微小的侧向错位就丧失防松能力。
