光纤光束传输运动仿真结构设计

　　在光通信、激光加工以及光学检测领域，光束在光纤介质内的传输状态直接决定整套系统的运行稳定性，很多现场调试阶段出现的光功率损耗过大、光路偏移、耦合精度不足问题，本质上都是前期设计阶段没有对光束的动态传输过程做具象化推演导致的。这套结构的设计核心，就是把抽象的光传输过程转化为可直观观测的动态结构演示，帮设计人员在方案阶段就排查出光路走向、介质匹配、动态偏移带来的各类隐患。

　　从实际应用场景来看，这类仿真结构可覆盖多个工程领域：在光纤通信链路搭建中，可用来模拟不同弯折角度、不同对接错位量下的光束传输损耗，给现场布线的最小弯曲半径、光纤对接的公差范围提供具象参考；在工业激光传输设备设计中，可模拟激光光束在光纤内的传输路径，验证不同入射角度下的光束出射质量，避免激光能量在光纤壁面过度耗散引发的设备过热、加工功率不足问题；在光学传感设备的开发中，还能用来推演外界振动、结构形变对光束传输路径的干扰，给传感器的抗结构干扰设计提供直观的验证依据。

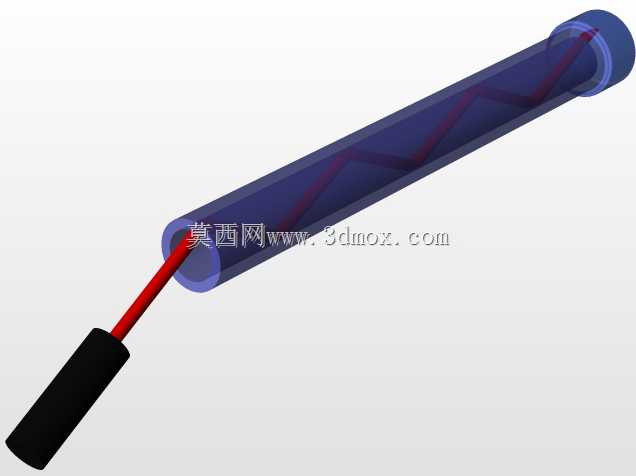

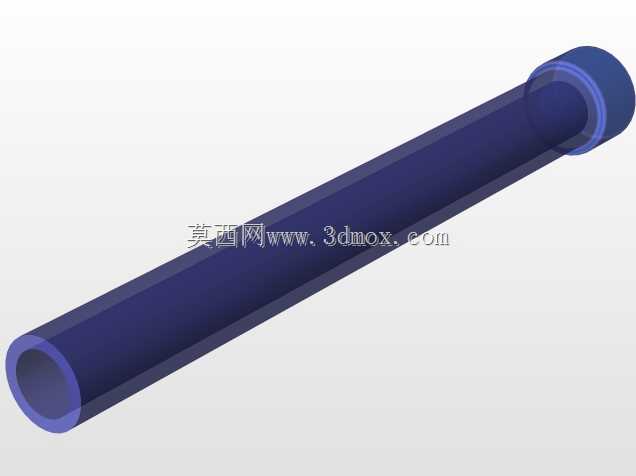

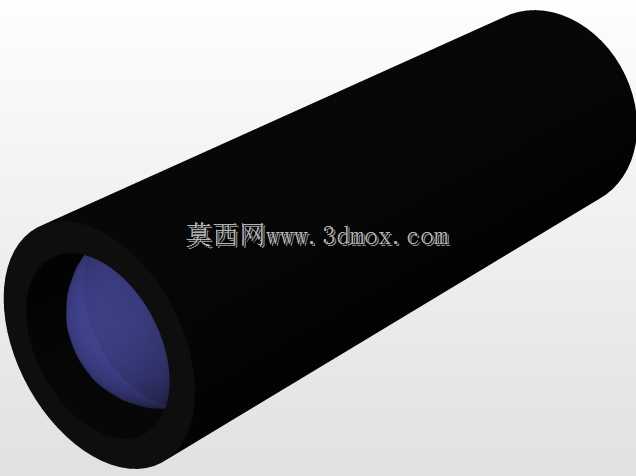

　　整个结构的设计思路没有追求复杂的外形堆砌，而是完全围绕光束传输的核心逻辑搭建：首先还原了光纤传输的核心通道结构，采用柱形腔体模拟光纤的纤芯与包层边界，腔体的内径尺寸参考常规通信用多模光纤的纤芯与包层比例设置，既保证演示过程中光束的全反射传输逻辑符合真实物理规律，也不会因为尺寸比例失衡导致演示效果失真。配套的入射端结构预留了标准的光束入射接口，可匹配不同入射角度的光束输入，用来模拟不同耦合条件下的传输状态；出射端则做了平齐的端面处理，可直观观测光束出射后的发散角度与偏移量。

　　在安装边界的考量上，整个结构的固定点位设置在柱形腔体的两端支撑位置，支撑结构的高度统一，可直接固定在标准光学实验平台的螺纹孔位上，不需要额外加工转接件；结构整体的径向尺寸控制在常规光学组件的安装尺寸范围内，可直接和现有的准直镜、耦合镜、光功率检测组件搭配组装，不需要调整现有实验平台的布局。结构上预留的角度调节余量，可支持柱形腔体在±15°范围内做小角度倾斜，用来模拟实际安装中出现的结构倾斜、布线弯折对光束传输的影响，不需要额外拆解结构重新组装。

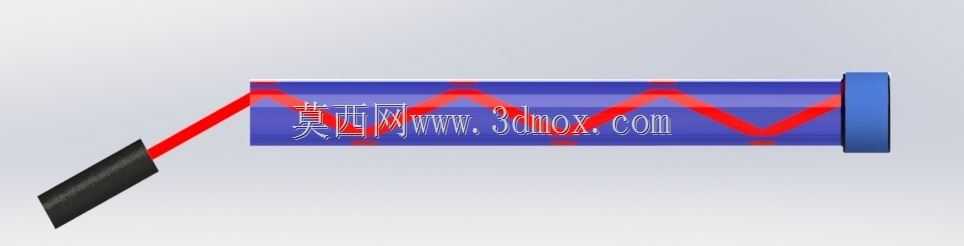

　　从功能特性上看，这套结构没有冗余的装饰性设计，所有结构特征都服务于光束传输过程的动态演示：柱形腔体的壁面做了半透明的处理，可直接从外部观测到光束在腔体内部的全反射传输路径，不需要额外增设内窥观测结构；入射端的接口做了公差适配设计，可匹配不同直径的入射光束模拟件，覆盖从通信级小光斑到工业加工级大光斑的模拟需求；结构的运动逻辑完全贴合真实的光传输物理规律，不会出现违背光学原理的演示偏差，能给设计人员提供符合工程实际的参考。

　　很多光学结构设计人员在做光纤相关方案时，往往只关注静态的参数匹配，忽略了动态过程中光束的传输偏移，比如设备运行时的振动带来的光纤微弯、安装时的对接错位、长期使用后的结构形变，这些动态因素带来的光损耗很难通过静态参数计算完全预判。这套结构的存在，就是把这些动态的传输过程具象化，让设计人员能直观看到不同工况下的光束走向，提前调整结构的固定方式、公差范围、安装余量，避免后期样机调试阶段反复修改结构，大幅缩短光学类设备的开发周期。在实际的结构验证过程中，还可以通过调整入射光束的角度、腔体的弯折程度、对接端的错位量，逐一测试不同工况下的传输状态，给光纤选型、固定结构设计、耦合结构的公差设置提供更直观的依据，比单纯的公式计算更贴合工程实际的调试需求。
