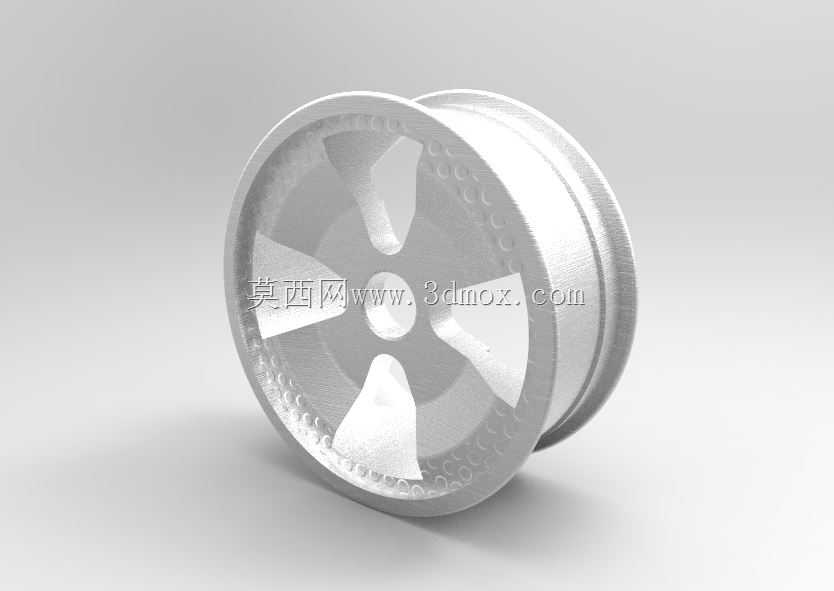

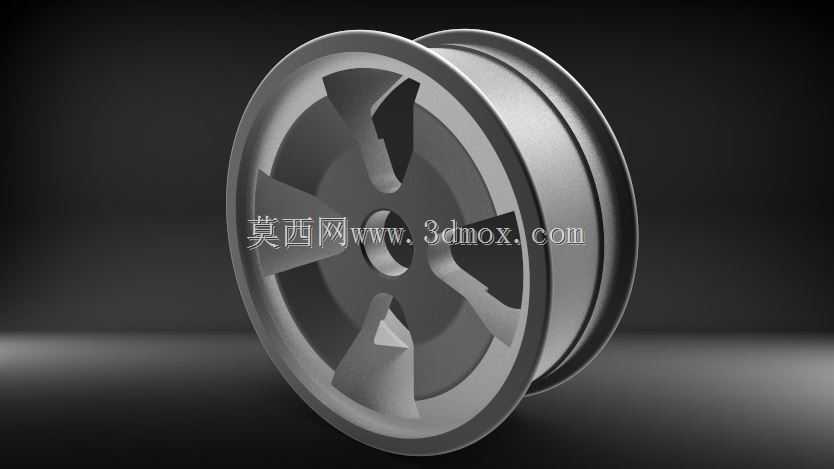

五辐式乘用车铝合金轮毂结构设计

　　这款铝合金轮毂的设计首先围绕乘用车行驶的核心工况展开，日常铺装路面行驶时，轮辐需要承担整车垂直载荷传递，同时在过弯、制动过程中承受横向、纵向的交变冲击力，五辐式的结构布局并非单纯追求视觉效果，每根轮辐的截面渐变设计是从安装盘位置向轮辋方向逐步收窄，靠近中心安装座的位置做了加厚过渡，避免螺栓预紧力作用下出现应力集中，轮辐边缘的切角处理既可以减少铸造过程的热节缺陷，也能在行驶过程中引导气流穿过，带走制动系统工作产生的热量，降低制动片热衰减的概率。轮辋部分的胎圈座尺寸严格匹配常规乘用车子午线轮胎的安装标准，轮缘的凸起高度经过校核，能够在轮胎充气后牢牢卡合胎圈，即使在低胎压高速过弯的极端工况下，也能避免轮胎脱圈的风险，

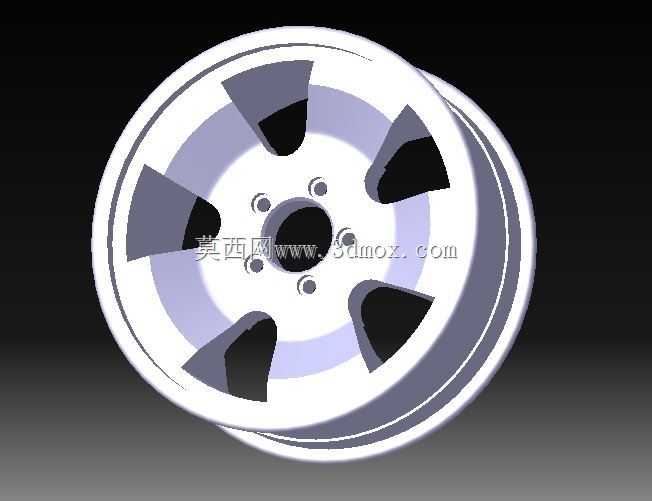

　　气门嘴的安装位置预留了标准的通孔，边缘做了倒角处理，防止安装气门嘴时割伤橡胶密封件。从安装边界来看，中心孔的直径适配多数家用前驱车型的轴头尺寸，螺栓孔的节圆直径按照常规五孔轮毂的通用规格设计，孔位周边的凸台结构可以分散螺栓锁紧时的压应力，避免长期使用后安装面出现压溃变形。设计过程中需要兼顾减重与结构强度的平衡，铝合金材料本身的密度远低于传统钢制轮毂，在轮辐非受力的背面区域做了均匀的减薄处理，同时通过有限元仿真反复验证，确保在13度冲击、径向疲劳、弯曲疲劳三项台架测试的标准工况下，结构变形量控制在安全阈值内，不会出现裂纹或者断裂问题。轮辐表面的造型过渡全部采用大圆角衔接，没有尖锐的棱角，一方面是降低铸造脱模的难度，

　　减少后续机加工的工序量，另一方面也能避免应力集中点的产生，延长轮毂的疲劳寿命。实际装车场景中，这类轮毂适配16到17寸的常规家用轿车轮胎，既可以满足日常城市通勤的行驶需求，也能应对偶尔非铺装路面的碎石冲击，轮辋的槽底深度经过优化，更换轮胎时不需要使用过大的撬力就能完成胎圈的拆装，降低售后维护的操作难度。设计时还考虑了动平衡的配重需求，轮辋内外侧都预留了平衡块的安装位置，不会因为轮辐造型的遮挡导致平衡块无法固定，确保高速行驶时车轮的运转平稳性，减少方向盘抖动的问题。和传统钢制轮毂相比，这款铝合金轮毂的散热性能更优，连续制动时轮辋能够更快将制动盘的热量传导到空气中，避免制动液温度过高导致制动失效，同时铝合金材料的加工精度更高，

　　轮辋的圆度、端面跳动量都能控制在更小的公差范围内，提升行驶的平顺性，减少轮胎的异常磨损。轮辐的造型设计还考虑了空气动力学效应，辐条的倾斜角度可以在车轮转动时形成一定的导流效果，减少轮拱内部的乱流，一定程度上降低整车的行驶风阻，对于家用车型的燃油经济性或者纯电车型的续航表现都有正向帮助。在结构细节上，中心安装面的平面度公差要求控制在0.05mm以内，确保轮毂和轴头能够完全贴合，避免高速行驶时出现车轮摆动，螺栓孔的位置度公差经过严格校核，安装时不需要强行撬动轮毂就能对准螺栓，减少安装过程中对螺栓螺纹的损伤，也能保证每个螺栓的受力均匀，避免个别螺栓过载断裂。
