圆柱类零件解剖特征结构三维设计

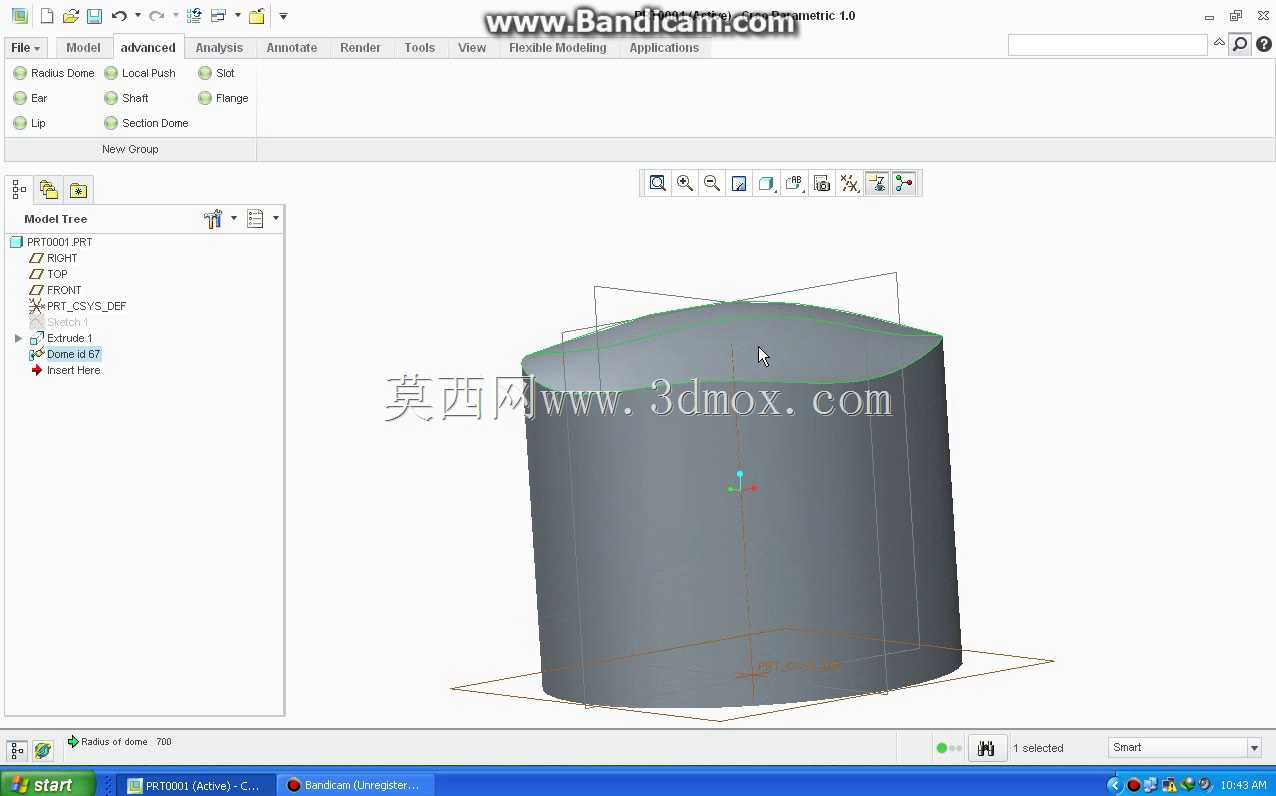

　　在常规机械结构设计环节中，带内部腔体的圆柱类零件是承压、储料、流体输送类设备的核心构成单元，这类零件的内部特征往往无法通过外部观测直接判断结构逻辑，解剖特征的建模表达就成了结构评审、工艺交底、装配校验环节必不可少的技术载体。这类带解剖展示的圆柱结构，常见于化工罐体的局部取样段、液压油缸的缸筒剖面样件、流体管路的转接腔体教学演示件，也会用于新员工结构培训时的实体参照，帮助一线装配、加工人员快速理解内部流道、壁厚变化、台阶定位的设计意图，避免加工时出现壁厚偏差、装配时出现密封面错位的问题。做这类解剖特征建模的时候，首先要明确零件的实际安装边界，常规同规格的工业圆柱承压段，外径多根据通径需求匹配对应标准，比如DN100通径的承压缸筒，

　　外径通常控制在114mm左右，壁厚根据承压等级在6-10mm区间调整，轴向长度根据安装空间预留，两端的法兰连接位要提前预留密封槽的加工余量，解剖剖面的选取不能随意切在应力集中的区域，要避开密封面、螺纹连接位、焊缝区域，通常选择过轴线的纵向半剖或者局部阶梯剖，既能够完整展示内部的台阶、倒角、流道过渡结构，又不会破坏外部安装基准的完整性。建模过程中要注意解剖面的显示处理，剖面位置的实体切面要和保留的外部实体做布尔运算的完全贴合，不能出现面重叠、缝隙的问题，否则后续出工程图的时候会出现剖面线错乱、轮廓线缺失的情况。内部结构的设计上，这类圆柱零件的内壁过渡圆角要根据介质流动特性调整，输送含颗粒介质的腔体内壁圆角要做大，避免物料堆积，

　　承压类的缸筒内壁要保证圆柱度公差，和活塞配合的段面粗糙度要求要在建模时通过特征备注标注清楚，解剖展示的时候可以通过不同的面颜色区分加工面和非加工面，让看模型的人一眼就能区分不同区域的工艺要求。实际生产场景里，这类解剖后的结构模型还能直接用于数控加工的刀路校验，编程人员可以通过剖面直观看到内部的余料分布，避免加工时出现撞刀、过切的问题，尤其是带内部环形槽、径向通孔的圆柱零件，半剖模型能清晰展示孔和槽的相交位置，提前预判加工时的让刀风险。安装边界的考量上，这类圆柱零件的两端通常和端盖、管路法兰配合，建模时要提前预留螺栓孔的位置度公差，解剖剖面不要切到螺栓孔的安装区域，保证外部安装尺寸的完整展示，方便现场安装人员核对配合尺寸。另外，解剖特征的建模还要兼顾后续的仿真分析需求，剖面位置的网格划分可以做局部细化，方便做承压变形、流体流速分布的仿真计算，不用再单独剖切模型做前处理。很多刚入行的结构工程师做这类解剖模型的时候，容易直接把实体切去一半就完事，忽略了剖面位置的工艺倒角、壁厚均匀性校验，实际上真正用于生产指导的解剖模型，切面上的每一条轮廓线都要和实际加工后的截面完全一致，比如内壁的退刀槽宽度、深度，端部的焊接坡口角度，都要在剖面上准确体现，不能只做示意性的剖切。这类结构在流体设备里应用的时候，解剖模型还能用来展示内部流道的变径位置，帮助工艺人员判断流阻大小，优化流道的过渡曲线，减少介质输送过程中的压力损失。在装配场景下，

　　通过解剖特征可以直观看到内部密封件的安装位置、压缩量，提前判断装配时密封件是否会被剪切，有没有足够的安装空间放入工装，比如O型圈的安装槽深度、宽度是否匹配，装配时导向段的长度是否足够，这些问题在全实体模型上很难发现，通过合理的剖切展示就能提前规避很多装配风险。做这类建模的时候还要注意，解剖后的模型要保留完整的基准坐标系，轴线、端面基准都要和原零件保持一致，不能因为剖切就丢失了设计基准，后续出工程图、做装配配合的时候才能直接调用，不用重新匹配基准。对于带夹层的保温类圆柱罐体，解剖特征还能同时展示内层筒体、保温层、外层保护壳的三层结构，清晰标注各层的厚度、材料分界位置，比二维图纸的剖面线表达更直观，现场施工人员不用反复对照多张图纸就能看懂结构层次，减少施工出错的概率。
