偏心放大机钣金结构三维设计

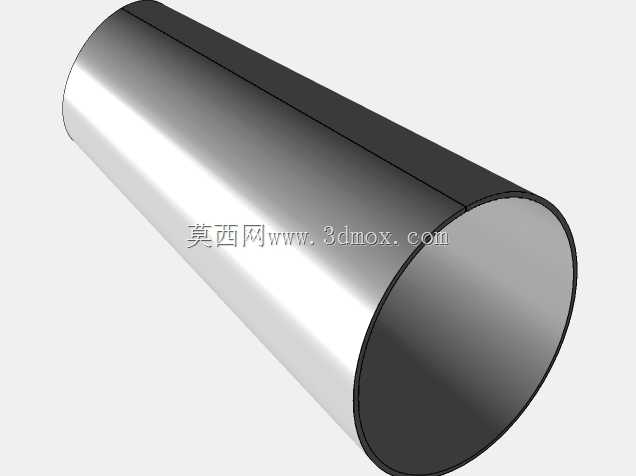

　　在轻工物料输送、粉体分级、小流量流体扩径导流的作业场景里，偏心放大结构是兼顾流向引导与通径渐变需求的常用构件，这类构件不同于同轴扩径结构，其偏心设置的进出口可以适配上下游设备错位安装的现场工况，避免额外增加转接弯头带来的流阻损失与安装空间占用，在小型粮食加工的出料导流、实验室通风系统的变径对接、小型除尘设备的进风扩口环节都有广泛应用。本次设计的偏心放大机采用钣金工艺成型，整体为截顶锥形结构，小口径端作为进料或进风接口，大口径端作为出料或出风接口，两个端面的中心存在固定偏心距，这个偏心距的取值是结合现场常见的设备错位量确定的，既能够覆盖多数常规安装场景的偏移补偿需求，又不会因为偏心距过大导致锥面斜率突变，

　　造成物料滞留或者风阻陡增的问题。从结构设计逻辑来看，整个构件采用等壁厚钣金折弯卷制工艺加工，没有额外的拼接焊缝以外的多余结构，锥面的母线斜率经过反复校核，确保物料在重力作用下可以沿锥面顺畅滑落，不会出现积料死角，针对通风场景使用时，锥面的顺滑过渡可以减少气流涡旋的产生，降低通风过程的噪音与能耗。在安装边界的考量上，小口径端的外径尺寸适配常规快装卡箍的连接规格，不需要额外加工转接法兰就可以直接和上游的管道、出料口对接，大口径端的边缘做了卷边处理，既可以提升端口的结构刚度，避免钣金件端口受力变形，也可以方便对接下游的软连接或者 larger 规格的管道，整个构件的轴向长度控制在合理范围内，不会因为长度过大造成安装时的空间干涉，

　　也不会因为长度过短导致通径变化过于急促，影响导流效果。设计过程中针对钣金成型的工艺性做了充分优化，锥面的展开下料尺寸经过精确计算，卷制成型后两个端口的圆度公差控制在钣金件常规允许范围内，偏心距的公差匹配现场安装的调整余量，不需要额外的精加工工序就可以满足使用要求，构件整体没有复杂的曲面或者特殊结构，普通的钣金卷板设备就可以完成加工，加工成本低，成型后结构刚度满足常规工况的使用需求，不需要额外增加加强筋就可以承受常规的物料冲击或者风压载荷。在实际选型适配时，需要结合上下游的通径尺寸、现场安装的错位距离、输送物料的安息角或者通风的风速要求来确认偏心距与锥长的匹配关系，本次设计的参数适配多数中小流量的作业场景，

　　若用于大流量或者高磨蚀性物料的输送，只需要调整钣金壁厚就可以直接沿用整体结构，不需要重新做整体结构的拓扑优化。不同于铸造或者机加工的放大结构，钣金成型的偏心放大机重量更轻，安装时不需要额外的承重支撑，单人就可以完成对接安装，后期维护更换也十分便捷，针对有防腐要求的使用场景，只需要更换对应材质的钣金板材，比如不锈钢板或者镀锌板，就可以适配不同的腐蚀环境，不需要调整整体的成型工艺与结构尺寸。在结构细节处理上，锥面的拼接焊缝设置在偏心结构的非工作面一侧，避免焊缝凸起对物料流动或者气流走向造成干扰，焊缝打磨平整后和锥面顺滑过渡，不会出现挂料或者风阻增大的问题，两个端口的卷边宽度统一，既保证端口刚度，也不会因为卷边过宽占用额外的安装空间，整个构件的重心经过校核，安装后不会因为偏心结构造成额外的偏载力矩，对上下游连接部位的载荷影响控制在常规管件允许的范围内。
