活塞式曲柄滑块运动机构结构分析模型

项目分类:通用机械零部件 发布时间:2021-11-01 ID:354076
  • 活塞式曲柄滑块运动机构结构分析模型

  在往复式动力机械、冲压设备、流体输送泵类产品的开发流程中,曲柄滑块类传动结构的运动学验证是结构设计阶段无法跳过的核心环节,这套可直接用于运动干涉校验的曲柄机构三维结构,完整还原了活塞式曲柄传动的全部运动副约束关系,能为同类传动结构的设计迭代提供可靠的运动逻辑参考。从实际应用场景来看,这类曲柄传动结构广泛覆盖了从家用空气压缩机、小型内燃动力单元到工业级冲压机床、往复式计量泵的核心传动链路,不同应用场景下的结构尺寸差异极大,但核心的运动逻辑完全一致:通过曲柄的连续回转运动,带动连杆驱动滑块做规律的直线往复运动,或是反向通过滑块的直线动力输入驱动曲柄输出回转扭矩,这套模型在建模阶段就按照实际工程中的装配约束逻辑完成了运动副定义,

  没有多余的冗余约束,导入常用的三维运动仿真环境后即可直接运行动态分析,不需要设计人员再反复调整约束关系、排查过约束或欠约束问题。做过传动结构设计的工程师都清楚,曲柄机构的设计难点从来不是把各个零件拼合到一起,而是要在有限的安装空间内,平衡曲柄回转半径、连杆长度、滑块行程三者的匹配关系,同时还要预留足够的运动安全间隙,避免机构高速运行时出现运动干涉、零件碰摩的问题。这套模型在构建时就考虑了实际装配的边界限制,将曲柄的回转中心、滑块的运动导轨轴线、连杆两端铰接点的同轴度公差都按照常规机械加工的精度等级做了基准对齐,整个机构的外轮廓包络尺寸完全贴合常规小型往复式动力设备的安装腔体边界,设计人员在做同类型产品开发时,

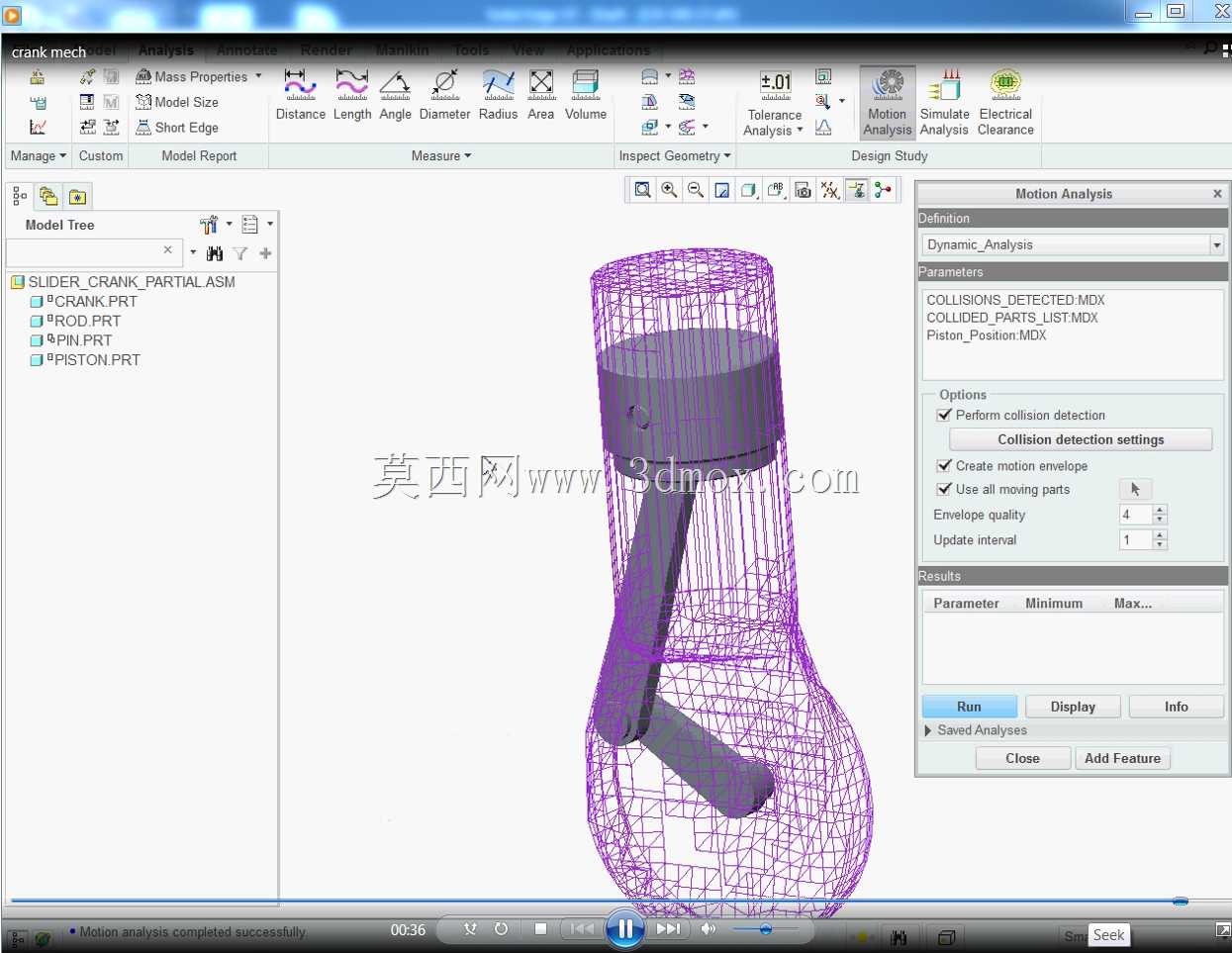

  可以直接参考这套模型的尺寸比例关系,根据自身项目的行程需求、动力输入参数调整各零件的尺寸参数,不需要从零开始搭建运动骨架。从结构细节来看,这套模型完整包含了曲柄本体、传动连杆、活塞式滑块、铰接销轴四个核心传动零件,每个零件的配合面都按照实际工程中的配合公差做了结构预留:曲柄与动力输入轴的配合段设置了标准的平键安装位,连杆两端的铰接孔预留了滑动轴承的安装壁厚,滑块的外圆柱面按照活塞与缸体的配合间隙设置了合理的公差带,甚至连铰接位置的润滑通道预留位都做了结构体现,不是仅做外观示意的简化模型。在做运动分析时,这套模型可以直接输出滑块的位移、速度、加速度随曲柄转角的变化曲线,也能通过干涉检测功能排查整个运动周期内所有零件的最小安全间隙,

  帮助设计人员在方案阶段就发现潜在的结构碰撞问题,避免后续加工出物理样机后才发现运动卡滞、零件碰摩的问题,大幅缩短产品的开发验证周期。很多刚接触传动结构设计的技术人员容易忽略曲柄机构的死点位置对设备运行的影响,这套模型在运动仿真过程中可以直观展示死点位置的机构姿态,帮助设计人员针对性地添加飞轮配重、或是调整多组曲柄的相位角来抵消死点对运行平稳性的影响,不管是用于教学演示、方案验证还是同类型产品的结构参考,都能提供非常直观的结构逻辑支撑。
