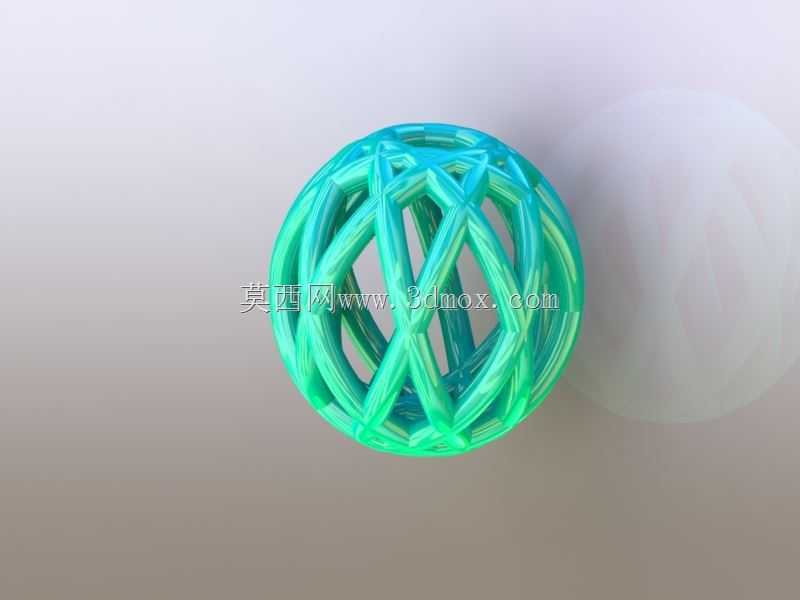

镂空编织结构球形装饰构件三维数模

这类镂空编织球形构件，在实际工程应用中常作为装饰性结构件出现在公共艺术装置、室内软装陈设、文创产品结构骨架、展会展陈道具的设计场景中，部分经过表面处理强化的版本也可作为设备通风端的防护格栅、流体管路中的匀流构件使用，依靠自身通透的镂空结构兼顾结构支撑与介质流通、视觉通透的双重需求。从结构设计逻辑来看，该构件采用对称式三角编织肋条布局，所有肋条沿球面经纬方向做等曲率延伸，相邻肋条在交汇节点处做圆滑过渡融合，不存在尖锐的应力集中棱角，既保证了整体球形轮廓的规整度，也让结构受力能够沿肋条均匀传导，避免局部应力过载导致的结构变形。在建模过程中，首先需要确定球体的基准直径，根据实际使用场景的安装边界调整球面半径，常规装饰用途的构件直径可根据安装空间在100mm到800mm区间灵活调整，肋条的截面直径通常取球体直径的1/20到1/15，这个比例区间既能保证肋条自身的结构强度，也不会因为肋条过粗导致镂空通透感下降，过细则容易在运输、安装过程中出现磕碰断裂。肋条的排布遵循正二十面体的几何拆分逻辑，将球面等分为20个正三角区域，每个区域的边界作为肋条的走向基准，再通过扫掠命令将圆形截面沿基准路径生成实体肋条，所有交汇节点处做半径不小于肋条截面半径的圆角过渡，消除建模过程中产生的尖锐边线，避免后续3D打印或者注塑开模过程中出现应力开裂的问题。从安装适配性来看，该球形构件为完全对称结构，不存在定向安装的要求，可根据实际安装需求在任意肋条节点处预留安装螺孔或者焊接凸台，不需要额外调整构件的整体姿态，适配吊装、座装、夹持固定等多种安装方式。如果作为通风防护构件使用时，可在肋条表面做钝化处理，增大镂空区域的通风面积占比，实测该结构的镂空率可达65%以上，在保证结构抗冲击强度的同时，能够让气流均匀穿过球面，避免直吹产生的紊流问题；如果作为装饰陈设件使用，可在建模阶段调整肋条的截面形状，将圆形截面替换为椭圆或者多边形截面，配合不同的表面渲染材质，实现金属光泽、半透明透光、哑光磨砂等不同的视觉效果，适配不同的设计风格需求。在结构强度校核层面，由于所有肋条呈空间桁架式排布，整体结构的抗径向压缩能力远高于同直径、同材料用量的实心薄壳球体，在承受外部径向压力时，载荷会沿肋条向多个方向分散传导，不会出现薄壳结构常见的局部失稳凹陷问题，即使单根肋条出现局部损伤，剩余结构仍能保持整体形态的完整性，不会发生瞬间的结构坍塌。针对不同的加工工艺，建模时需要做对应的工艺适配：如果采用FDM3D打印加工，需要将肋条的最小截面尺寸控制在1.5mm以上，避免打印过程中出现断丝、结构松散的问题；如果采用金属铸造工艺加工，需要在肋条交汇节点处预留微小的工艺出气孔，避免铸造过程中出现砂眼、气孔等缺陷；如果采用注塑工艺批量生产，需要沿球体的分型面对肋条做拔模斜度处理，斜度控制在1°到1.5°之间，保证开模时构件能够顺利脱出，不会出现肋条拉断的问题。在实际选型应用时，需要根据使用场景的载荷条件调整肋条的截面尺寸与排布密度，若用于人流密集区域的公共装置，需要适当增大肋条截面直径，提升整体结构的抗冲击能力，避免外力撞击导致构件破损；若用于轻量化的文创产品，可适当减小肋条截面，降低整体构件的重量，减少材料用量。该结构的对称特性也让其在做动平衡调校时更加便捷，不需要额外添加配重块即可实现较高的动平衡精度，部分旋转装饰装置也会采用这类结构作为旋转主体，运转过程中不会出现偏心抖动的问题。
