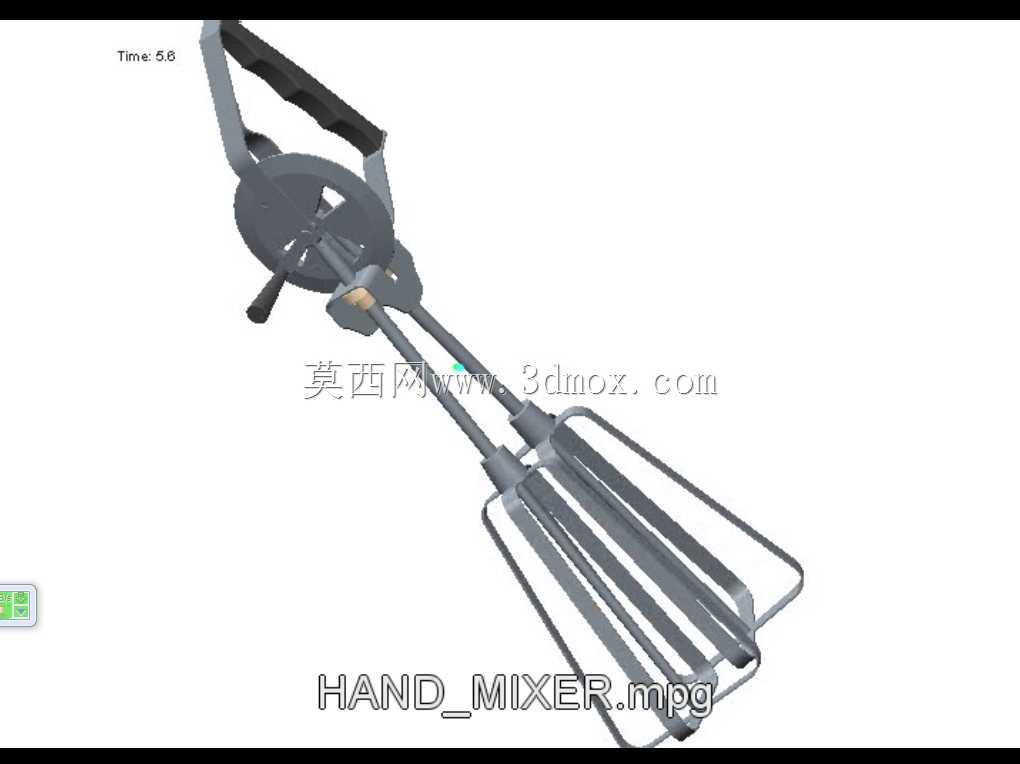

手摇式双搅拌头厨房料理搅拌器具结构

　　这款手动搅拌器具的核心应用场景覆盖家庭厨房料理、小型烘焙作坊的轻量搅拌作业，也可作为户外无供电场景下的食材混合工具，无需外接电源即可完成蛋液打发、稀面糊搅拌、奶油混匀等常见料理操作，相比电动搅拌器具更适合短时、小批量的食材处理需求，也不存在电机过热、电源线牵绊的使用限制。从实际功能逻辑来看，该器具通过手摇轮输入动力，经内部齿轮组完成传动换向与转速匹配，最终带动两组平行布置的网状搅拌头做反向回转运动，相比单头搅拌结构能在容器内形成更紊乱的料液流场，减少搅拌死角，提升混匀效率，握持手柄做了贴合手掌的弧度设计，长时间操作时能降低腕部受力，手摇轮的摇柄做了偏心布置，转动时的力臂长度适配普通人手部施力范围，

　　不需要过大的握力即可驱动搅拌头达到足够的作业转速。从设计思路层面拆解，该结构优先考虑了纯机械传动的可靠性，所有传动部件都内置在手持段的壳体内，避免料理过程中食材渗入传动缝隙造成卡滞，搅拌头与输出轴采用快拆式的卡扣连接，作业完成后可直接拆下搅拌头做清洁，不需要对主体传动部分做水洗，降低了日常维护的难度。整体外形采用细长型手持布局，主体握持段的直径控制在45mm以内，成年人单手握持即可完成所有操作，前端搅拌头的展开直径为70mm，可适配绝大多数口径在80mm以上的料理杯、搅拌碗，不会出现搅拌头刮蹭容器内壁的问题，整体长度控制在320mm左右，操作时搅拌头伸入容器后，手摇轮的位置刚好处于人体小臂自然弯曲的舒适操作区间，

　　不需要抬臂或者过度屈腕即可完成摇转动作。安装边界方面，该器具为一体式手持结构，不需要额外的固定安装基座，使用时仅需保持手持稳定即可，传动部分的齿轮采用直齿圆柱齿轮啮合结构，传动比设置为1:4.2，手摇轮转动一圈即可带动搅拌头转动4.2圈，兼顾了施力手感与搅拌转速，不会出现转速过低混匀效率差、或者转速过高需要频繁施力的问题。搅拌头采用不锈钢丝弯折成型的网状结构，钢丝直径为1.8mm，既有足够的刚度抵抗搅拌时的料液阻力，不会出现搅拌头变形弯折的问题，又能在接触较稠的面糊时通过适当的弹性形变卸力，避免传动齿轮承受过大的冲击载荷。手柄部分的外包覆层采用防滑纹理设计，即使手上沾有少量水渍或者油污也能保持稳定握持，不会出现器具滑脱的问题。

　　在结构细节上，手摇轮的转轴处设置了耐磨衬套，长时间反复转动也不会出现轴孔磨损导致的晃量过大问题，输出轴与壳体的配合位置设置了简易的挡油密封圈，既可以阻挡内部润滑脂溢出污染食材，也能避免外部的液体、食材碎屑进入壳体内部磨损传动部件。该结构的设计没有做冗余的功能叠加，所有结构都服务于手动搅拌的核心需求，整体重量控制在300g以内，长时间手持操作也不会产生明显的负重感，适合对轻量化、无电操作有需求的使用场景，其传动结构的设计逻辑也可作为小型手持手动工具的结构参考，在需要纯机械动力输入的小型作业器具设计中，这种手摇齿轮传动的布局具备很高的复用价值，尤其是在需要将手部的圆周转动转化为作业端回转运动的场景下，该结构的力臂匹配、传动比设置、人机尺寸设计都具备实际参考意义。
