伸缩式杆类配套锁紧定位机构结构设计

　　在各类需要长度调节、工位锁定的杆类传动与支撑场景中，这类伸缩式锁紧机构是应用频次极高的基础功能部件，常见于可调工位工装支架、伸缩式操作杆、医疗器械调节支臂、户外装备伸缩杆、小型设备升降支撑腿等场景，核心作用是在杆体伸缩到指定位置后，快速完成轴向与周向的位置锁止，避免受载后杆体出现滑移、转动错位，保障调节后的位置精度与结构承载稳定性。

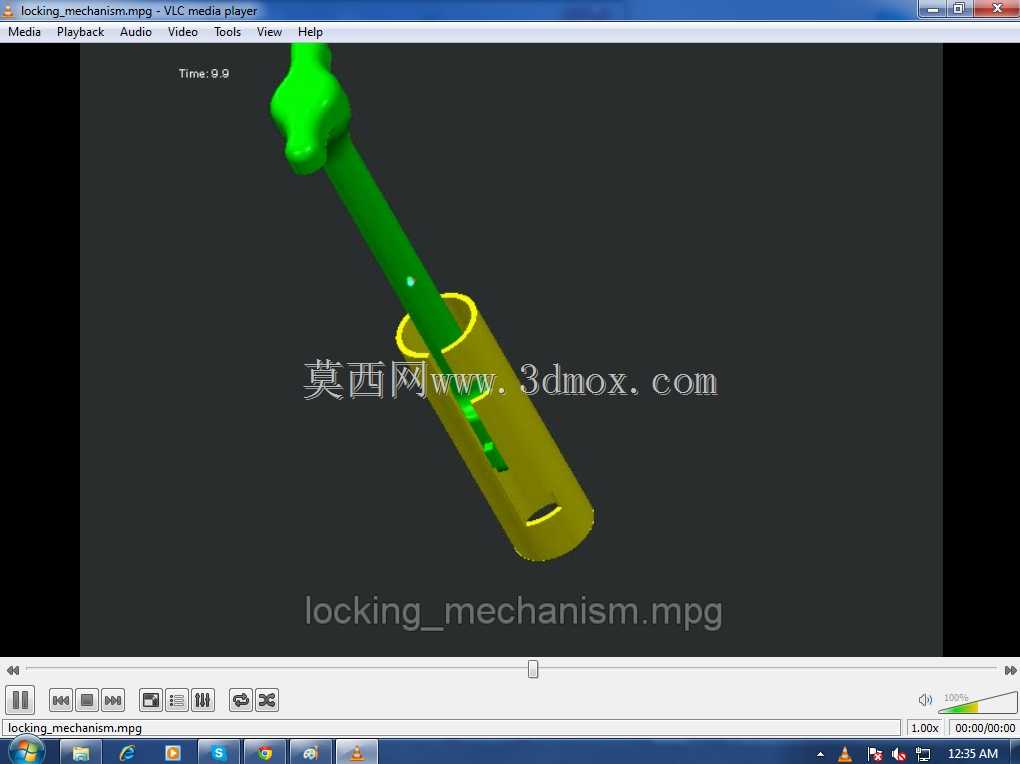

　　从结构功能逻辑来看，这套锁紧机构采用了套环配合弹性锁销的经典设计思路，外侧的套筒作为固定基座端，内侧的杆体作为活动伸缩端，套筒内壁开设有对应不同调节档位的定位卡槽，杆体端部集成了弹性顶出的锁止凸头，当杆体在套筒内滑动到对应档位位置时，锁止凸头在内部弹性件的推力下自动卡入套筒的定位卡槽内，此时杆体既无法沿轴向继续滑动，也不会绕自身轴线发生转动，完成位置锁定；需要解锁调节时，只需按压外露的解锁端头，带动锁止凸头压缩弹性件退回杆体内部，即可解除卡槽对凸头的限位，杆体可在套筒内自由滑动调整长度，调整到目标位置后松开解锁端头，凸头自动卡入对应卡槽完成锁止，整个操作过程无需额外工具，单手即可完成解锁与锁止动作，操作响应速度快，适合需要频繁调节长度的作业场景。

　　在设计细节上，这套机构充分考虑了实际装配与使用的边界限制，套筒的外径、杆体的直径匹配常规圆杆类零件的安装尺寸，可直接与同直径的金属圆管、工程塑料杆体配合装配，不需要额外加工复杂的连接接口；套筒端部设置有导向倒角，方便杆体初次装配时快速导入套筒内部，同时避免杆体滑动过程中出现卡滞、刮蹭表面的问题；锁止凸头的卡入端做了圆弧过渡处理，一方面在解锁滑动时不会刮伤套筒内壁的卡槽边缘，提升长期使用的耐磨性能，另一方面在接近卡槽位置时可以顺滑导入，不会出现卡滞顶死的情况；内部弹性件的预紧力经过匹配设计，既不会因为预紧力过小导致受载时凸头从卡槽中脱出，也不会因为预紧力过大导致解锁按压力度过大，提升操作的手感舒适度。

　　从安装边界来看，整套机构的径向尺寸紧凑，不会因为加装锁紧结构导致杆系的整体外径过大，适合对安装空间有严格限制的小型设备场景；套筒外壁预留有安装固定位，可通过紧定螺钉、粘接、焊接等方式与固定端支架连接，活动杆体的端部同样预留有接口，可直接连接作业端头、支撑脚垫等功能部件，不需要额外设计转接结构；机构的滑动配合间隙控制在合理范围内，既保证杆体滑动顺畅无卡顿，又避免间隙过大导致锁止后出现晃动，保障调节后的结构刚性。

　　在实际工况适配方面，这套锁紧机构可根据使用场景的载荷需求调整各部件的材质，轻载场景下可采用工程塑料制作套筒与杆体，降低整体重量与生产成本，适合民用消费类产品使用；中重载场景下可采用铝合金、不锈钢等金属材质制作核心受力部件，提升锁止后的承载能力与抗磨损性能，适合工业工装、机械设备调节部位使用；卡槽的数量与间距可根据实际调节行程的需求灵活调整，满足不同档位的长度调节需求，不需要大幅改动整体结构框架，具备较强的场景适配性。

　　不同于螺纹锁紧、抱箍锁紧等需要多圈旋转操作的锁紧结构，这种卡销式锁紧机构的调节效率更高，锁止位置的一致性更好，不会出现螺纹锁紧长时间使用后磨损滑牙、抱箍锁紧应力不均导致杆体变形的问题，长期使用的可靠性更优；同时结构组成零件数量少，加工工艺简单，没有复杂的曲面与高精度配合面，常规的机加工、注塑工艺即可完成生产，制造成本可控，适合批量配套应用。在结构设计过程中，还需要考虑锁止状态下的受力传递路径，外部载荷作用在杆体上时，力通过锁止凸头传递到套筒的卡槽侧壁，再通过套筒传递到固定端结构，因此卡槽侧壁的厚度、凸头的剪切强度需要匹配额定载荷要求，避免受载时出现凸头剪断、卡槽开裂的失效问题；同时滑动配合面的表面粗糙度需要控制在合理范围，降低滑动过程中的摩擦阻力，提升操作的顺滑度，减少长期滑动造成的磨损量，延长机构的整体使用寿命。
